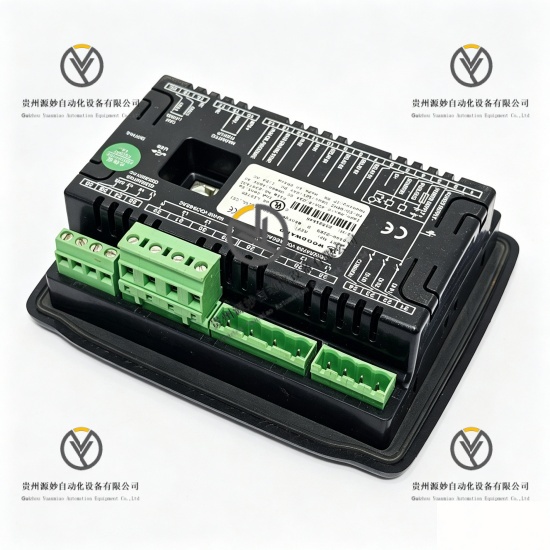

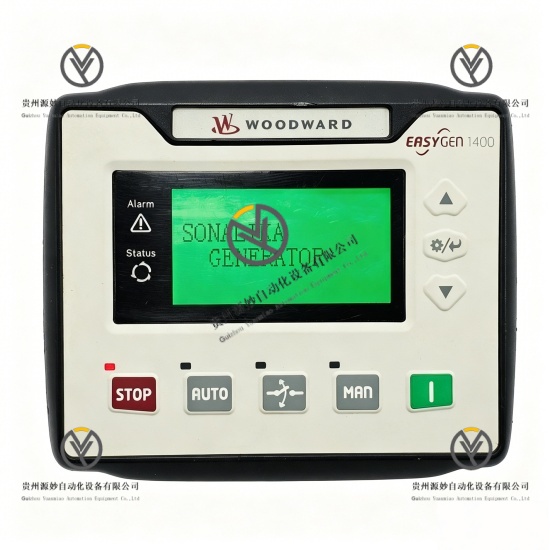

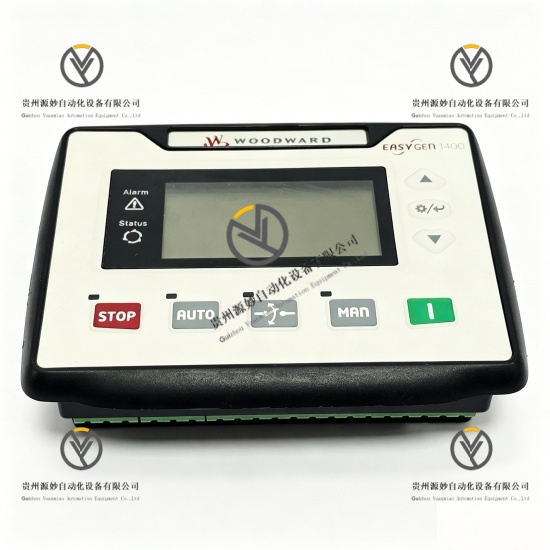

WOODWARD 8440-2269 发电机组控制器

产品说明

WOODWARD 8440-2269是伍德沃德EASYGEN 1400系列自动市电故障切换（AMF）发电机组控制器，专为三相交流发电机组的自动启停、市电监测与故障切换、发电机保护及数据监测设计，是实现备用电源与应急电源系统自动化运行的核心组件。产品采用先进的微处理器控制技术与FlexRange™真有效值测量技术，集成全面的电气参数测量、故障诊断、事件记录与多协议通信功能，适配建筑楼宇、数据中心、医院、工业生产等领域的备用电源系统，通过精确的市电监测与快速切换响应，保障关键负载在市电故障时的不间断供电。

具体参数

设备类型 EASYGEN 1400系列自动市电故障切换（AMF）发电机组控制器

电源输入 8-32V DC，功耗≤8W，建议串联5A慢熔保险丝

电压测量范围 0-600V AC（三相线电压/相电压，真有效值测量）

电流测量范围 0-5A AC（通过CT输入，真有效值测量，支持三相测量）

功率测量精度 有功/无功功率测量精度±1.0%

频率测量范围 40-85Hz，精度±0.05Hz

市电监测参数 电压、频率、相位、相序，支持三相/单相市电监测

切换响应时间 ≤200ms（市电故障检测与发电机组启动信号输出）

模拟输入通道 4路通用输入（可配置为0-10V或4-20mA），用于远程设定与传感器信号采集

模拟输出通道 2路4-20mA，用于调速器/AVR控制与状态反馈

离散输入通道 8路干触点输入，用于模式切换、状态监测与外部触发

离散输出通道 6路可编程继电器输出，额定8A@250VAC/8A@30VDC，含2路大功率发动机启动继电器

通信接口 1路RS485（Modbus RTU），1路CAN总线（SAE J1939），1路USB服务接口

工作温度范围 -20℃至+70℃

存储温度范围 -40℃至+85℃

相对湿度 5%至95%RH非冷凝

防护等级 IP40（面板），适配IP54机柜安装

安装方式 标准面板安装（嵌入式）

设备尺寸 137×137×90mm（5.4×5.4×3.5英寸）

设备重量 约0.8千克（1磅12盎司）

显示界面 128×64像素图形LCD显示屏，支持多语言显示与参数设置

事件记录 可存储250条事件记录，内置电池备份（至少5年）

认证标准 符合UL、CE、cUL工业安全标准，IEC 60947-5-1电气安全标准，ISO 9001质量认证

产品性能

真有效值测量性能，采用FlexRange™技术，准确测量含谐波与瞬态的电压/电流信号，提供精确的电气参数数据。

高精度市电监测性能，频率精度达±0.05Hz，保障市电故障准确检测。

快速切换响应性能，切换响应时间≤200ms，实现市电故障时发电机组快速启动。

灵活输入输出适配性能，4路模拟输入与2路模拟输出，适配各类调速器、AVR、传感器与控制系统。

大功率继电器输出性能，2路大功率发动机启动继电器，满足各类发动机启动需求。

多协议通信连接性能，支持Modbus RTU、CAN总线（SAE J1939）与USB服务接口，实现与PLC、SCADA系统无缝集成与现场调试。

图形化显示交互性能，128×64像素LCD显示屏，支持多语言显示、参数设置与故障诊断信息查询。

宽温度适应性能，-20℃至+70℃工作温度范围，适应恶劣工业现场环境。

标准面板安装兼容性能，嵌入式面板安装，适配各类工业控制柜与发电机组控制箱。

全面故障保护性能，集成过压、欠压、过流、过载、频率异常、相位异常、功率异常、通信故障、市电故障自动切换（AMF）等保护功能，防止设备损坏与系统故障。

事件记录追溯性能，可存储250条事件记录，内置电池备份，断电后数据永久保存，便于故障分析与系统维护。

市电/发电自动切换性能，自动检测市电故障并快速启动发电机组，市电恢复后自动切换回市电并停止发电机组。

灵活模式配置性能，支持手动/自动模式切换，适配不同运行需求。

低功耗运行性能，功耗≤8W，降低系统能耗。

高可靠性设计性能，采用工业级元器件，适应长期连续运行。
