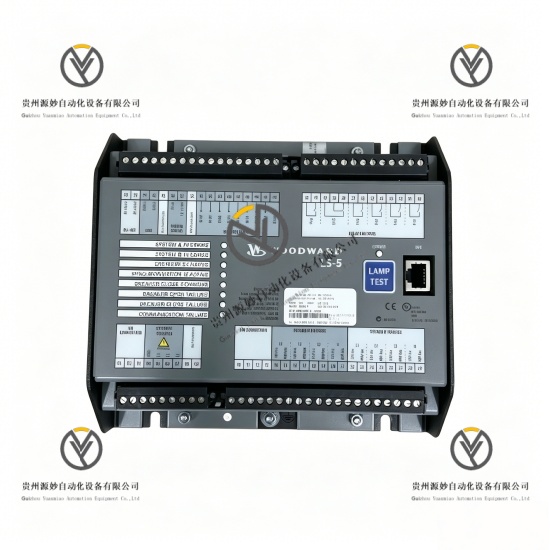

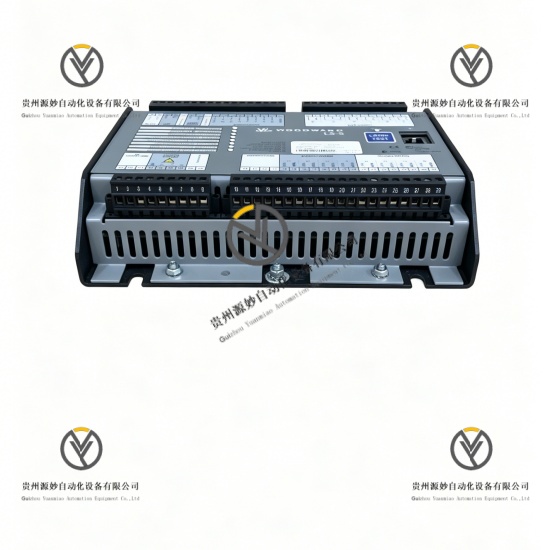

WOODWARD 8440-1946 同步控制器

产品说明

WOODWARD 8440-1946是伍德沃德LS-5系列同步控制器，专为多台发电机组并联运行、市电与发电机切换及电力系统保护设计，集成同步检查、负载分配、市电解耦与全面保护功能，是复杂电力管理系统的核心控制组件。产品采用先进的微处理器控制技术与CAN总线通信架构，支持相位匹配或转差频率同步与电压匹配，适配数据中心、医院、工业生产、商业综合体等领域的备用电源与主电源系统，通过极简CAN总线布线与快速同步响应，保障电力系统的稳定运行与故障安全切换。

具体参数

设备类型 LS-5系列同步控制器（集成市电解耦与保护功能）

电源输入 24V DC（±20%），功耗≤10W，建议串联5A慢熔保险丝

电压测量范围 0-600V AC（三相线电压/相电压，真有效值测量）

频率测量范围 45-65Hz，精度±0.02Hz

同步控制模式 相位匹配同步，转差频率同步（0.02-0.1Hz可调）

并网时间 ≤10秒（标准工况）

负载分配精度 并联机组间负载不平衡度≤2%

模拟输入通道 4路通用输入（可配置为0-10V或4-20mA）

模拟输出通道 2路4-20mA（用于电压/频率参考信号输出）

离散输入通道 6路干触点输入（用于模式切换、状态监测）

离散输出通道 6路可编程继电器输出（额定8A@250VAC/8A@30VDC）

通信接口 1路CAN总线（SAE J1939/CANopen），1路RS-232（服务接口）

网络容量 单个网络支持16台LS-5单元，32台easYgen-3400/3500XT控制器

工作温度范围 -20℃至+70℃

存储温度范围 -40℃至+85℃

相对湿度 5%至95%RH非冷凝

防护等级 IP40（面板），适配IP54机柜安装

安装方式 标准面板安装（嵌入式）

设备尺寸 137×137×90mm（5.4×5.4×3.5英寸）

设备重量 约0.8千克（1磅12盎司）

显示界面 128×64像素图形LCD显示屏，支持多语言显示与参数设置

事件记录 可存储300条事件记录，内置电池备份（至少5年）

保护功能 过压、欠压、过频、欠频、逆功率、过负载、df/dt（ROCOF）、相移保护

认证标准 符合UL、CE、cUL工业安全标准，IEC 60947-5-1电气安全标准，ISO 9001质量认证

产品性能

高精度同步控制性能，频率测量精度达±0.02Hz，转差频率控制0.02-0.1Hz，并网时间≤10秒，确保发电机组精确并联。

高效负载分配性能，并联机组间负载不平衡度≤2%，保障电力系统稳定运行。

全面保护性能，集成过压、欠压、过频、欠频、逆功率、过负载、df/dt（ROCOF）、相移等保护功能，防止设备损坏与系统故障。

极简布线性能，单CAN总线连接所有LS-5和easYgen控制器，无需硬接线交流测量信号或离散I/O，大幅降低工程实施成本。

灵活通信适配性能，支持CAN总线（SAE J1939/CANopen）与RS-232服务接口，实现与PLC、SCADA系统无缝集成与现场调试。

图形化显示交互性能，128×64像素LCD显示屏，支持多语言显示、参数设置与故障诊断信息查询。

宽温度适应性能，-20℃至+70℃工作温度范围，适应恶劣工业现场环境。

标准面板安装兼容性能，嵌入式面板安装，适配各类工业控制柜与发电机组控制箱。

事件记录追溯性能，可存储300条事件记录，内置电池备份，断电后数据永久保存，便于故障分析与系统维护。

多模式同步控制性能，支持相位匹配同步与转差频率同步两种模式，适配不同运行需求。

大容量网络扩展性能，单个网络支持16台LS-5单元与32台easYgen控制器，满足复杂电力系统扩展需求。

灵活输入输出适配性能，4路模拟输入与2路模拟输出，适配各类传感器与控制系统。

大功率继电器输出性能，6路可编程继电器输出，额定8A@250VAC/8A@30VDC，满足各类控制需求。

低功耗运行性能，功耗≤10W，降低系统能耗。

高可靠性设计性能，采用工业级元器件，适应长期连续运行。
