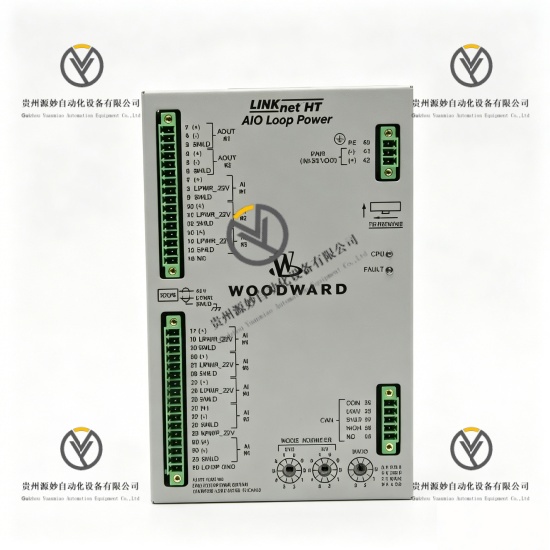

WOODWARD 8200-1203 模拟量输入输出模块

产品说明

WOODWARD 8200-1203是伍德沃德LinkNet-HT系列模拟量输入输出模块，专为扩展控制系统模拟量通道能力设计，提供8路模拟量输入与2路模拟量输出，适配工业控制、发电站、石油化工、天然气处理等领域的过程监控与精确控制应用。产品采用工业级模块化设计，支持LinkNet-HT网络协议，可与伍德沃德SPC伺服位置控制器、505D数字调速器等设备无缝集成，实现数据采集、信号转换与控制指令输出的高效协同。模块具备故障诊断与状态监测功能，确保系统稳定运行与数据传输可靠性。

具体参数

设备类型 LinkNet-HT系列8路AI/2路AO模拟量模块

电源输入 24V DC额定，电压范围18-32V DC，功耗≤15W，建议串联5A慢熔保险丝

模拟量输入通道 8路差分输入，支持4-20mA、0-20mA、0-10V DC信号类型

模拟量输入分辨率 16位，精度±0.1%满量程

模拟量输入采样率 每通道100Hz，同步采样

模拟量输出通道 2路隔离输出，支持4-20mA、0-20mA、0-10V DC信号类型

模拟量输出分辨率 16位，精度±0.2%满量程

模拟量输出负载能力 电流输出：最大500Ω负载，电压输出：最小10kΩ负载

通信接口 1路LinkNet-HT网络接口，支持菊花链连接，通信速率1Mbps

通信协议 LinkNet-HT专有协议，兼容Modbus RTU（通过网关转换）

隔离等级 通道间隔离250V AC，通道与电源隔离250V AC

工作温度范围 -40℃至+70℃

存储温度范围 -40℃至+85℃

相对湿度 5%至95%RH非冷凝

防护等级 IP20（标准外壳），适配IP54机柜安装

安装方式 标准35mm DIN导轨安装，或面板安装

设备尺寸 100×160×60mm（3.94×6.30×2.36英寸）

设备重量 约0.8千克（1.76磅）

软件支持 LinkNet配置软件，用于参数设置与通道校准

故障诊断功能 内置自诊断与通道故障检测，支持故障报警输出

保护功能 过压保护、过流保护、反极性保护、短路保护

认证标准 符合UL、CE、cUL工业安全标准，IEC 61010-1测量控制设备安全标准

产品性能

多通道模拟量采集性能，8路差分输入同步采样，保障数据采集一致性与准确性。

高精度信号转换性能，16位分辨率，输入精度±0.1%满量程，输出精度±0.2%满量程。

多信号类型兼容性能，支持4-20mA、0-20mA、0-10V DC等主流工业信号类型。

LinkNet-HT网络通信性能，1Mbps高速通信，支持菊花链连接，最多可连接32个模块。

系统集成兼容性能，与伍德沃德SPC伺服控制器、505D调速器无缝集成，即插即用。

电气隔离保护性能，通道间与通道电源间250V AC隔离，抗干扰能力强。

宽温度适应性能，-40℃至+70℃工作温度范围，适应恶劣工业现场环境。

DIN导轨安装兼容性能，标准35mm DIN导轨安装，安装便捷，适配各类控制柜布局。

全面故障诊断性能，内置自诊断与通道故障检测，实时监测模块状态与通道健康。

多重保护功能性能，过压、过流、反极性、短路保护，确保模块与系统安全运行。

高可靠性设计性能，采用工业级元器件，耐受振动、温度极端与电气噪声。

安全认证合规性能，符合IEC 61010-1安全标准，适用于工业测量控制应用。

模块化设计性能，支持热插拔（部分型号），便于在线维护与系统扩展。

快速校准性能，通过LinkNet配置软件实现一键校准，提高维护效率。
