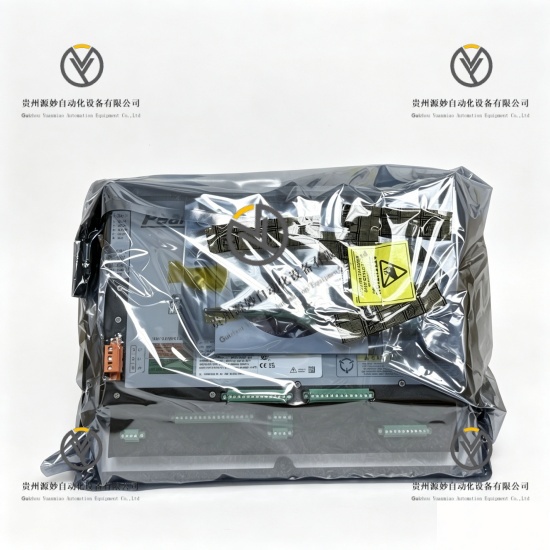

WOODWARD 8200-1504 涡轮控制器

产品说明

WOODWARD 8200-1504是伍德沃德Peak200-HVAC系列专用涡轮控制器，专为暖通空调系统中的涡轮机控制设计，提供直观的操作界面与高效的控制功能，适配机械驱动、泵控制及HVAC系统中的涡轮机精确控制应用。产品采用先进的控制算法与模块化设计，支持独立运行或通过Modbus通信与分布式控制系统（DCS）集成，实现涡轮机速度、负载、压力等参数的精确调节与实时监控。系统具备全面的安全保护机制与故障诊断功能，确保涡轮机在最佳工况下高效稳定运行。

具体参数

设备类型 Peak200-HVAC系列涡轮控制器（机械驱动/泵控制专用）

电源输入 24V DC额定，电压范围18-32V DC，功耗≤25W，建议串联5A慢熔保险丝

模拟量输入 8路差分输入，支持4-20mA、0-10V DC信号，分辨率16位，精度±0.1%满量程

模拟量输出 4路隔离输出，支持4-20mA、0-10V DC信号，分辨率16位，精度±0.2%满量程

数字量输入 12路干触点输入，支持24V DC，响应时间≤10ms

数字量输出 6路继电器输出（SPDT），触点容量5A@250VAC/5A@30VDC

通信接口 1路Ethernet（Modbus TCP/IP），1路RS-485（Modbus RTU），通信速率最高115200bps

速度输入 2路磁电式转速传感器输入，频率范围0-10kHz，测量精度±0.05%满量程

控制算法 内置PID控制算法，支持自定义参数调整与自适应控制

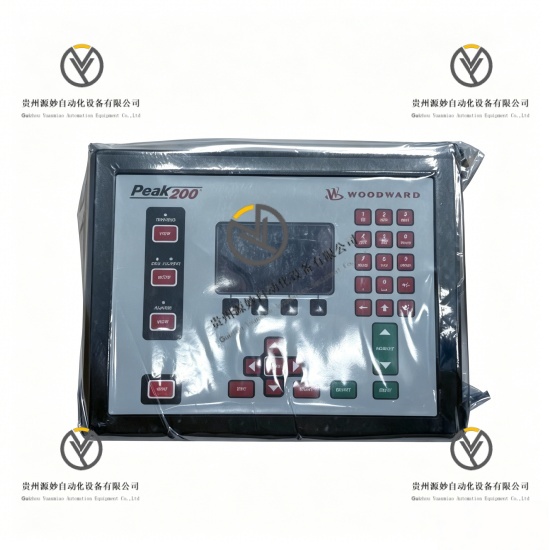

操作界面 4行16字符LCD显示屏，6个功能按键，4个状态LED指示灯

工作温度范围 -20℃至+70℃

存储温度范围 -40℃至+85℃

相对湿度 5%至95%RH非冷凝

防护等级 IP20（标准外壳），适配IP54机柜安装

安装方式 标准35mm DIN导轨安装或面板安装

设备尺寸 140×160×60mm（5.51×6.30×2.36英寸）

设备重量 约1.2千克（2.65磅）

软件支持 Peak200配置软件，用于参数设置、监控与故障诊断

故障诊断功能 内置自诊断与事件记录，可存储500条事件记录

保护功能 超速保护、过压保护、过流保护、温度保护、电源故障保护、传感器故障保护

认证标准 符合UL、CE、cUL工业安全标准，IEC 61508 SIL 2功能安全认证

产品性能

高精度涡轮控制性能，速度控制精度达±0.05%满量程，保障系统高效运行。

多参数综合调节性能，支持速度、负载、压力等参数的精确控制与自动调节。

双通信接口连接性能，通过Ethernet与RS-485实现远程监控、参数配置与数据采集。

丰富I/O通道扩展性能，8路AI、4路AO、12路DI、6路DO满足复杂控制需求。

友好操作界面性能，LCD显示屏与功能按键支持现场参数设置与状态实时查看。

独立运行与集成兼容性能，可独立运行或与DCS系统无缝集成，适配不同应用场景。

宽温度适应性能，-20℃至+70℃工作温度范围，适应恶劣工业现场环境。

DIN导轨安装兼容性能，标准35mm DIN导轨安装，安装便捷，适配各类控制柜布局。

全面故障诊断性能，内置自诊断功能，实时监测系统状态与反馈健康状况。

事件记录追溯性能，可存储500条事件记录，便于故障分析与系统维护。

多重保护功能性能，超速、过压、过流、温度、电源故障、传感器故障保护，确保设备安全运行。

高可靠性设计性能，采用工业级元器件，耐受振动、温度极端与电气噪声。

功能安全认证合规性能，符合IEC 61508 SIL 2功能安全标准，适用于安全关键应用。

模块化设计性能，支持在线维护与故障单元更换，降低停机时间。

自适应控制调节性能，内置PID控制算法，支持参数自定义调整与自适应优化。
