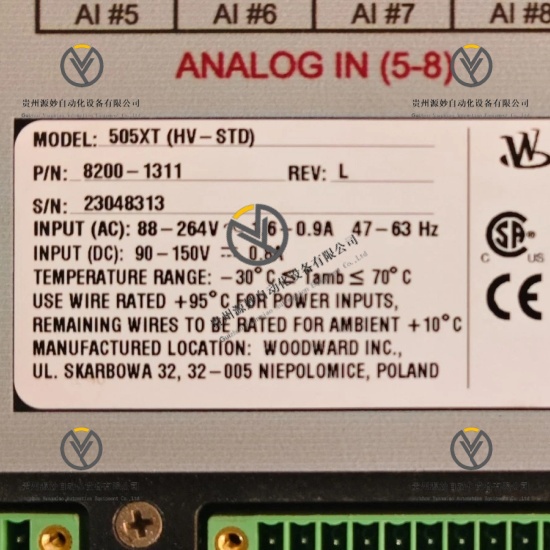

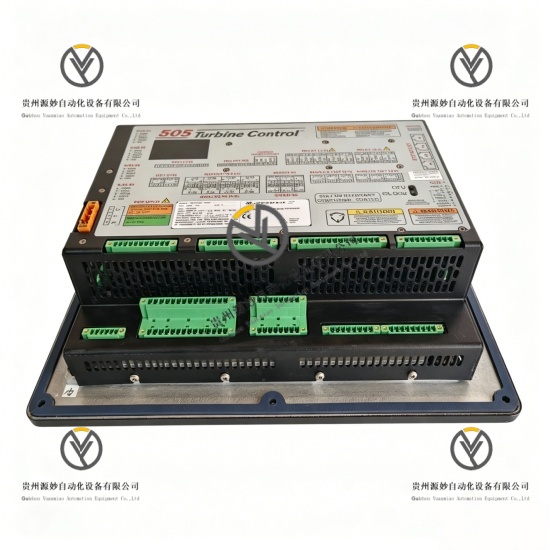

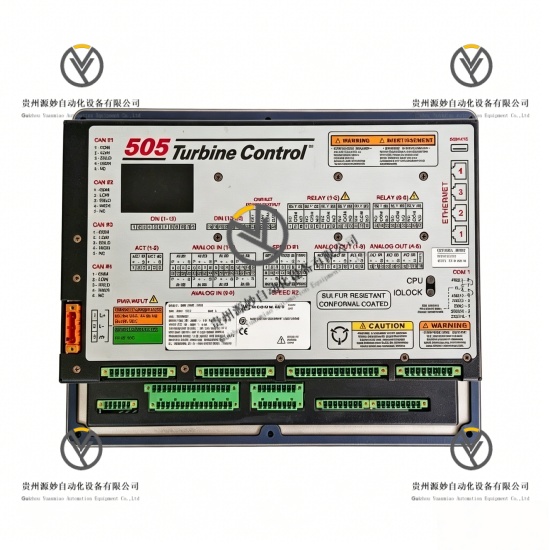

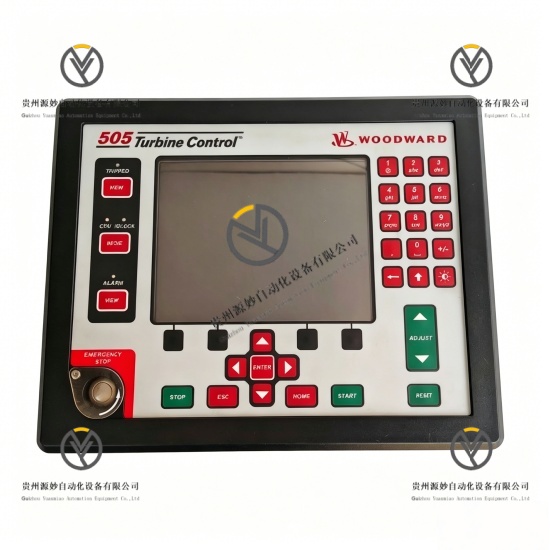

WOODWARD 8200-1311 蒸汽涡轮数字调速器

产品说明

WOODWARD 8200-1311是伍德沃德505XT系列高压标准型（HV-STD）蒸汽涡轮数字调速器，专为高压蒸汽涡轮机组的精确控制与保护设计，提供集成化的控制解决方案，适配发电站、石油化工、天然气处理等领域的蒸汽涡轮机控制应用。产品采用先进的微处理器控制技术与OptiTune自适应PID算法，支持多参数综合调节（速度、负载、抽汽压力等）与临界速度规避功能，集成图形化HMI操作界面与全面的故障诊断系统，可独立运行或通过Modbus/CANopen协议与DCS系统无缝集成，实现涡轮机全生命周期的高效、稳定与安全运行。

具体参数

设备类型 505XT系列高压标准型（HV-STD）蒸汽涡轮数字调速器

电源输入 88-264V AC 或 90-150V DC，额定功率≤30W，建议串联6A慢熔保险丝

模拟量输入 6路差分输入，支持4-20mA、0-10V DC信号，分辨率16位，精度±0.1%满量程

模拟量输出 4路隔离输出，支持4-20mA、0-10V DC信号，分辨率16位，精度±0.2%满量程

数字量输入 16路干触点输入，支持24V DC，响应时间≤5ms

数字量输出 8路继电器输出（SPDT），触点容量5A@250VAC/5A@30VDC

速度输入 2路磁电式转速传感器输入，频率范围0-10kHz，测量精度±0.02%满量程

通信接口 1路Ethernet（Modbus TCP/IP），1路RS-485（Modbus RTU），1路CANopen（执行器连接）

通信速率 Ethernet：10/100Mbps，RS-485：最高115200bps，CANopen：最高1Mbps

控制算法 OptiTune自适应PID算法，支持3个临界速度规避带，加速PID限制超冲

操作界面 集成图形HMI屏幕，4行20字符LCD显示，多语言支持（含中文），6个功能按键

工作温度范围 -40℃至+70℃

存储温度范围 -40℃至+85℃

相对湿度 5%至95%RH非冷凝

防护等级 IP20（标准外壳），适配IP54机柜安装

安装方式 标准35mm DIN导轨安装或面板安装

设备尺寸 132×96×30mm（5.20×3.78×1.18英寸）

设备重量 约0.4千克（0.88磅）

软件支持 505XT配置软件，用于参数设置、监控与故障诊断

故障诊断功能 内置自诊断与事件记录，可存储1000条事件记录，支持振动监测

保护功能 超速保护、过压保护、过流保护、温度保护、反向旋转保护、传感器故障保护

认证标准 符合UL、CE、cUL工业安全标准，IEC 61508 SIL 2功能安全认证

产品性能

高精度速度控制性能，速度测量精度达±0.02%满量程，保障涡轮机稳定运行。

多参数综合调节性能，支持速度、负载、抽汽压力、进气压力等参数精确控制。

自适应控制优化性能，OptiTune PID技术自动优化涡轮机性能设置，提升效率。

临界速度规避性能，3个可配置临界速度规避带，保护涡轮机免受共振损害。

高速数据记录性能，实时监测涡轮机运行和应力，存储1000条事件记录便于追溯。

多通信协议兼容性能，Ethernet、RS-485、CANopen接口支持无缝集成DCS系统。

友好操作界面性能，图形HMI屏幕与多语言支持，便于操作员使用、诊断和控制。

反向旋转保护性能，内置反向旋转感应与报警功能，防止涡轮机反向运行损坏。

宽电压适应性能，88-264V AC 或 90-150V DC电源输入，适配不同工业供电环境。

宽温度适应性能，-40℃至+70℃工作温度范围，适应恶劣工业现场环境。

DIN导轨安装兼容性能，标准35mm DIN导轨安装，安装便捷，适配各类控制柜布局。

全面故障诊断性能，内置自诊断与振动监测，实时监测系统状态与反馈健康状况。

多重保护功能性能，超速、过压、过流、温度、反向旋转、传感器故障保护，确保设备安全运行。

功能安全认证合规性能，符合IEC 61508 SIL 2功能安全标准，适用于安全关键应用。
