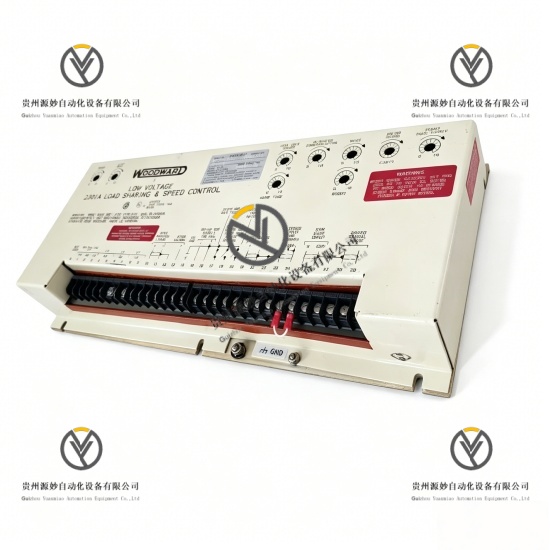

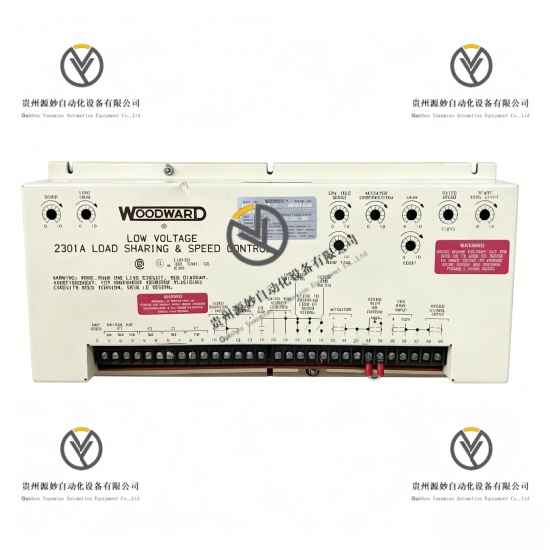

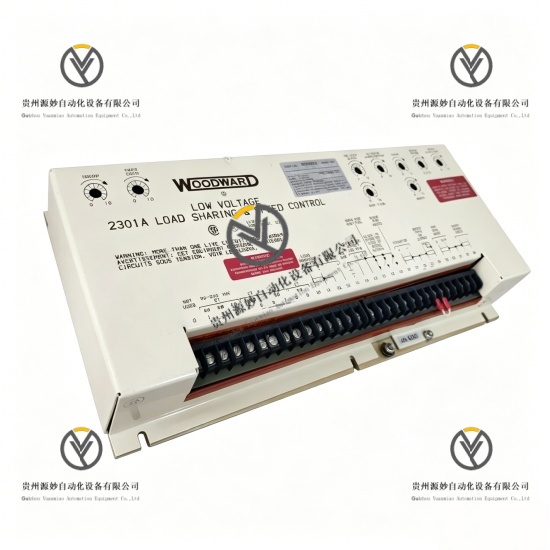

WOODWARD 9905-068 2301A 负载共享与速度控制模块

产品说明

WOODWARD 9905-068是伍德沃德2301A系列负载共享与速度控制模块，专为柴油发动机、燃气发动机、蒸汽涡轮机、燃气涡轮机等原动机设计，提供集成化的速度控制与负载分配解决方案，适配多台发电机组并联运行控制应用。产品采用高精度模拟控制电路与模块化设计，支持零差调节与下垂调节两种工作模式，集成速度传感器输入、远程速度设定、负载分配与故障报警功能，可独立运行或通过模拟信号与分布式控制系统（DCS）集成，实现原动机速度的精确调节与多机组间负载的均衡分配，具备抗干扰能力强、响应速度快、运行稳定可靠等特点。

具体参数

设备类型 2301A系列负载共享与速度控制模块（标准型）

电源输入 24V DC额定，电压范围18-32V DC，功耗≤15W，建议串联3A慢熔保险丝

速度输入 1路磁电式转速传感器输入（MPU），电压范围1.0-30V RMS，频率范围0-10kHz，输入阻抗100-300Ω

远程设定输入 1路4-20mA或1-5V DC信号，用于远程速度设定，精度±0.1%满量程

负载信号输入 1路4-20mA或0-5V DC信号，用于负载分配，精度±0.2%满量程

模拟量输出 1路执行器驱动输出，电流范围0-300mA，电压范围0-24V DC，精度±0.2%满量程

数字量输入 3路干触点输入，支持24V DC，响应时间≤10ms，用于模式切换与故障复位

数字量输出 2路继电器输出（SPDT），触点容量5A@250VAC/5A@30VDC，用于故障报警与状态指示

控制模式 零差调节模式，下垂调节模式，两种模式可通过跳线选择

下垂系数 0-10%可调，用于负载分配比例设置

速度调节范围 100-10000rpm，可通过电位器调整

速度控制精度 ±0.2%满量程

负载分配精度 ±0.5%额定负载，支持最多16台机组并联运行

响应时间 ≤200ms（阶跃输入从10%到90%）

工作温度范围 -40℃至+70℃

存储温度范围 -55℃至+105℃

相对湿度 5%至95%RH非冷凝

防护等级 IP20（标准外壳），适配IP54机柜安装

安装方式 标准35mm DIN导轨安装或面板安装

设备尺寸 180×140×75mm（7.09×5.51×2.95英寸）

设备重量 约1.87千克（4.12磅）

故障诊断功能 内置故障检测电路，实时监测速度传感器、电源与执行器状态

保护功能 超速保护、欠速保护、电源故障保护、传感器故障保护、执行器故障保护

认证标准 符合UL、CE、cUL工业安全标准，IEC 61010-1电气安全标准

产品性能

高精度速度控制性能，速度控制精度达±0.2%满量程，保障原动机稳定运行。

精准负载分配性能，负载分配精度达±0.5%额定负载，支持最多16台机组并联运行。

双控制模式切换性能，零差调节与下垂调节两种模式适配不同负载特性与控制需求。

宽速度调节范围性能，100-10000rpm调节范围，适配多种型号发动机与涡轮机。

快速响应调节性能，≤200ms响应时间，确保负载变化时速度快速恢复稳定。

远程设定控制性能，支持4-20mA或1-5V DC远程速度设定，实现集中控制与自动化调节。

故障诊断监测性能，内置故障检测电路，实时监测系统状态并输出报警信号。

多重保护功能性能，超速、欠速、电源故障、传感器故障、执行器故障保护，确保设备安全运行。

宽电压适应性能，18-32V DC电源输入，适配不同工业供电环境。

宽温度适应性能，-40℃至+70℃工作温度范围，适应恶劣工业现场环境。

DIN导轨安装兼容性能，标准35mm DIN导轨安装，安装便捷，适配各类控制柜布局。

抗干扰能力强性能，采用工业级电路设计，耐受电气噪声与电磁干扰。

模块化设计性能，支持在线维护与故障单元更换，降低停机时间。

低功耗高效性能，功耗≤15W，节能环保，降低运行成本。

模拟信号集成性能，支持与DCS系统通过模拟信号无缝集成，适配现有控制系统。
