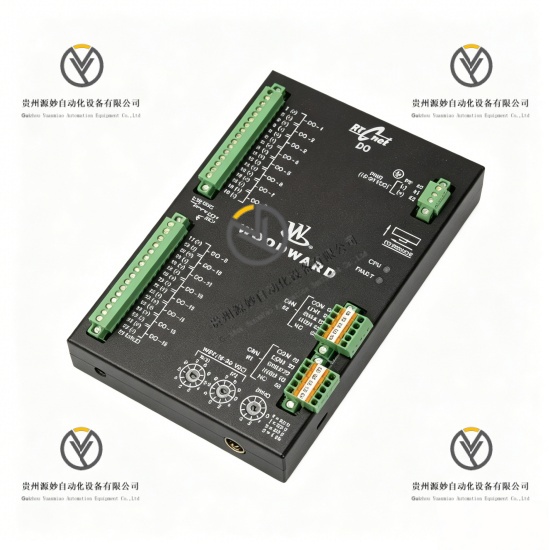

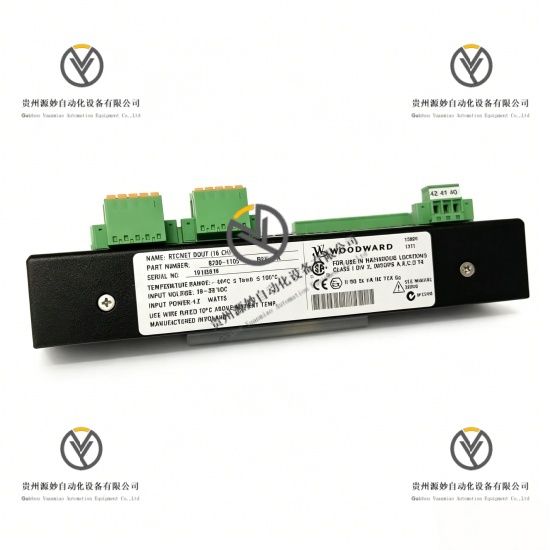

WOODWARD 8200-1105 数字输出模块

产品说明

WOODWARD 8200-1105是伍德沃德RTCnet系列分布式数字输出模块，属于Flex500控制系统的核心组件，专为工业自动化与分布式控制应用设计，提供16通道独立数字输出，适配电磁阀、继电器、接触器等执行机构的开关控制。产品采用RTCnet高速通信协议，支持与Flex500控制器无缝集成，实现集中控制与分布式I/O管理，内置通道级故障诊断与状态监测功能，具备热插拔能力，支持在线维护与更换，采用工业级电路设计，耐受电气噪声与电磁干扰，确保长期稳定运行，适配各类恶劣工业现场环境。

具体参数

设备类型 RTCnet分布式数字输出模块（16通道）

电源输入 24V DC额定，电压范围18-32V DC，功耗≤8W，建议串联2A慢熔保险丝

通信接口 内置RTCnet通信接口，通信速率10Mbps，支持菊花链拓扑结构

数字输出通道 16路独立数字输出通道，每通道额定电流2A@24V DC

输出类型 漏极开路输出，支持二进制开关控制（ON/OFF）

通道保护 每通道内置过流保护与短路保护，自动限流至3A

状态指示 每通道配备LED状态指示灯，显示输出状态与故障信息

故障诊断 内置通道级故障检测电路，实时监测输出短路、过流与开路状态

热插拔功能 支持带电热插拔，无需断电即可更换模块，降低停机时间

工作温度范围 -40℃至+70℃

存储温度范围 -55℃至+105℃

相对湿度 5%至95%RH非冷凝

防护等级 IP20（标准外壳），适配IP54机柜安装

安装方式 标准35mm DIN导轨安装

设备尺寸 100×140×75mm（3.94×5.51×2.95英寸）

设备重量 约0.85千克（1.87磅）

响应时间 每通道输出响应时间≤1ms

隔离等级 通道间电气隔离，隔离电压2500V AC

认证标准 符合UL、CE、cUL工业安全标准，IEC 61010-1电气安全标准
