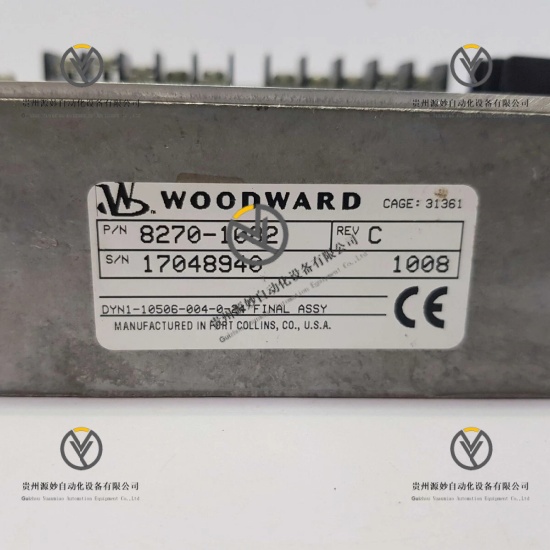

WOODWARD 8270-1082 数字速度控制与负载管理模块

产品说明

WOODWARD 8270-1082是伍德沃德723PLUS系列数字速度控制与负载管理模块，专为工业发动机、发电机组及分布式发电系统设计，集成速度控制、负载分配、同步控制与保护功能于一体。产品采用高速数字处理器执行精确PID运算，支持双通道速度传感器输入，内置负载分配与软加载/卸载功能，实现设备平稳运行与损耗降低，支持自动断路器分闸提升系统安全性与可靠性，兼容Woodward DSLC数字同步器与负载控制系统，通过LinkNet节点实现远程监控与数据通信，采用工业级电路设计，耐受极端温度与电气干扰，确保在恶劣工业环境中长期稳定运行。

具体参数

设备类型 723PLUS数字速度控制与负载管理模块

电源输入 24V DC额定，电压范围18-40V DC，功耗≤12W，建议串联3A慢熔保险丝

通信接口 内置LinkNet通信接口，通信速率10Mbps，支持菊花链拓扑结构

速度输入 双通道MPU速度传感器输入，支持磁阻式速度传感器，频率范围250-10000Hz

模拟输入 4路隔离模拟输入，支持4-20mA、0-20mA、1-5V DC、0-10V DC标准信号

数字输入 6路隔离数字输入，支持干触点/湿触点信号，输入电压范围18-40V DC

模拟输出 2路隔离模拟输出，4-20mA电流信号，负载能力≤500Ω

数字输出 4路继电器输出，常开触点，额定容量2A@24V DC，5A@120V AC

处理器 32位高速数字处理器，PID运算周期≤1ms

控制精度 速度控制精度±0.25%额定转速，负载分配精度±1%额定负载

工作温度范围 -40℃至+70℃

存储温度范围 -55℃至+105℃

相对湿度 5%至95%RH非冷凝

防护等级 IP20（标准外壳），适配IP54机柜安装

安装方式 标准35mm DIN导轨安装或面板安装

设备尺寸 160×100×75mm（6.30×3.94×2.95英寸）

设备重量 约1.2千克（2.65磅）

隔离等级 通道间隔离电压2500V AC，通道与系统地隔离电压2500V AC

认证标准 符合UL、CE、cUL工业安全标准，IEC 61010-1电气安全标准，SIL2功能安全认证

产品性能

高精度速度控制性能，速度控制精度达±0.25%额定转速，确保设备稳定运行。

精确负载分配性能，负载分配精度达±1%额定负载，实现多机组并联运行负载均衡。

双通道速度监测性能，支持两路速度传感器输入，提升系统冗余性与可靠性。

软加载/卸载性能，内置负载分配与软加载/卸载功能，减少设备磨损，延长使用寿命。

自动保护性能，支持自动断路器分闸功能，增强系统安全性与可靠性。

多协议兼容性能，兼容Woodward DSLC数字同步器与负载控制系统，实现精确负载管理。

远程监控性能，通过LinkNet节点实现远程监控与数据通信，支持集中控制与管理。

宽温度适应性能，-40℃至+70℃工作温度范围，适应恶劣工业现场环境。

宽电压适应性能，18-40V DC电源输入，适配不同工业供电环境。

多种安装方式兼容性能，支持标准35mm DIN导轨安装或面板安装，适配各类控制柜布局。

高隔离性能，通道间电气隔离电压达2500V AC，有效防止信号干扰与电气故障扩散。

快速响应性能，PID运算周期≤1ms，确保控制指令快速执行，提升系统控制精度。

多功能I/O扩展性能，配备4路模拟输入、6路数字输入、2路模拟输出与4路继电器输出，满足复杂控制需求。

高可靠性性能，采用工业级电子元件与电路设计，耐受电气噪声与电磁干扰，确保长期稳定运行。

功能安全性能，获得SIL2功能安全认证，适用于关键控制应用场景。
