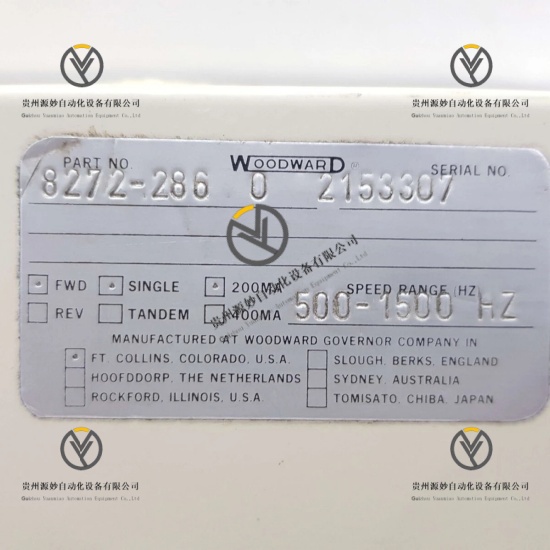

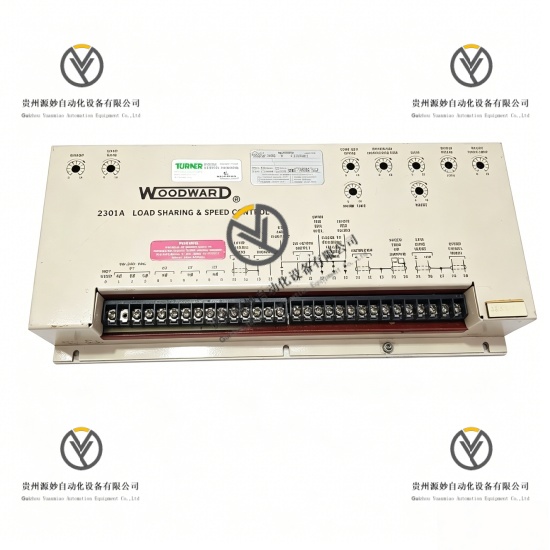

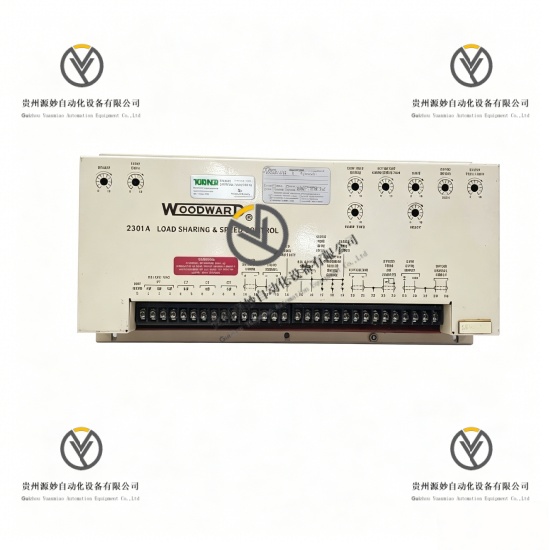

WOODWARD 8272-286 数字速度控制与负载分配模块

产品说明

WOODWARD 8272-286是伍德沃德2301A系列数字速度控制与负载分配模块，专为柴油发动机、燃气发动机及工业透平机械设计，集成速度控制、负载分配、软加载/卸载与同步控制功能于一体。产品采用高精度数字控制技术执行精确PID运算，支持磁阻式速度传感器输入，内置自动启动燃油限制功能，有效降低启动阶段排放与磨损，提供0-20mA比例输出信号，无需执行器位置反馈即可实现精确控制，兼容Woodward同步器与负载控制系统，通过标准通信接口实现远程监控与数据采集，采用工业级电路设计，耐受极端温度与电气干扰，确保在恶劣工业环境中长期稳定运行。

具体参数

设备类型 2301A数字速度控制与负载分配模块

电源输入 24V DC额定，电压范围18-32V DC，功耗≤8W，建议串联2A慢熔保险丝

通信接口 内置RS-485通信接口，支持Modbus RTU协议，通信速率1200-19200bps可调

速度输入 单通道MPU速度传感器输入，支持磁阻式速度传感器，频率范围250-10000Hz

模拟输入 2路隔离模拟输入，支持4-20mA、0-20mA、1-5V DC标准信号

数字输入 4路隔离数字输入，支持干触点/湿触点信号，输入电压范围18-32V DC

模拟输出 1路隔离模拟输出，0-20mA电流信号，负载能力≤500Ω

数字输出 2路继电器输出，常开触点，额定容量2A@24V DC，5A@120V AC

处理器 16位数字处理器，PID运算周期≤2ms

控制精度 速度控制精度±0.25%额定转速，负载分配精度±1%额定负载

工作温度范围 -40℃至+70℃

存储温度范围 -55℃至+105℃

相对湿度 5%至95%RH非冷凝

防护等级 IP20（标准外壳），适配IP54机柜安装

安装方式 标准35mm DIN导轨安装或面板安装

设备尺寸 140×100×75mm（5.51×3.94×2.95英寸）

设备重量 约1.0千克（2.20磅）

隔离等级 通道间隔离电压1500V AC，通道与系统地隔离电压1500V AC

认证标准 符合UL、CE、cUL工业安全标准，IEC 61010-1电气安全标准

产品性能

高精度速度控制性能，速度控制精度达±0.25%额定转速，确保设备稳定运行。

精确负载分配性能，负载分配精度达±1%额定负载，实现多机组并联运行负载均衡。

自动启动燃油限制性能，内置启动阶段燃油限制功能，降低排放与设备磨损。

软加载/卸载性能，内置负载分配与软加载/卸载功能，减少设备机械冲击，延长使用寿命。

比例输出控制性能，提供0-20mA比例输出信号，无需执行器位置反馈即可实现精确控制。

多协议兼容性能，兼容Woodward同步器与负载控制系统，实现精确负载管理与同步控制。

远程监控性能，通过RS-485通信接口支持Modbus RTU协议，实现远程监控与数据采集。

宽温度适应性能，-40℃至+70℃工作温度范围，适应恶劣工业现场环境。

宽电压适应性能，18-32V DC电源输入，适配不同工业供电环境。

多种安装方式兼容性能，支持标准35mm DIN导轨安装或面板安装，适配各类控制柜布局。

高隔离性能，通道间电气隔离电压达1500V AC，有效防止信号干扰与电气故障扩散。

快速响应性能，PID运算周期≤2ms，确保控制指令快速执行，提升系统控制精度。

多功能I/O扩展性能，配备2路模拟输入、4路数字输入、1路模拟输出与2路继电器输出，满足基础控制需求。

高可靠性性能，采用工业级电子元件与电路设计，耐受电气噪声与电磁干扰，确保长期稳定运行。

灵活通信性能，支持多种通信速率设置，适配不同工业网络环境。
