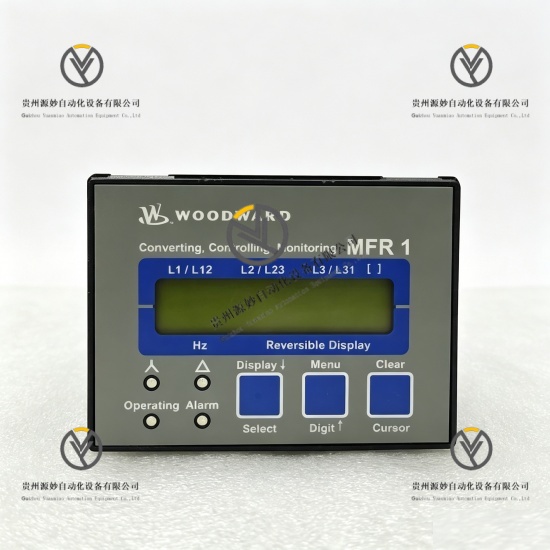

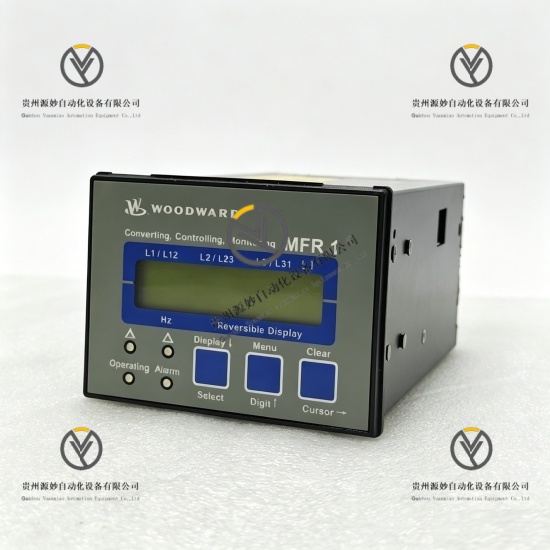

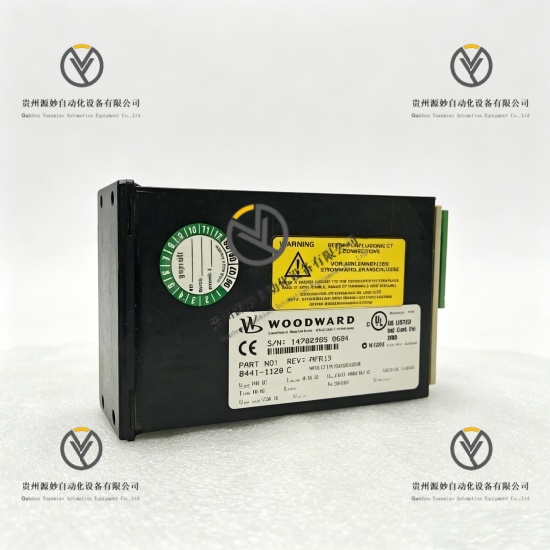

WOODWARD 8441-1120 多功能继电器模块

产品说明

WOODWARD 8441-1120 是MFR13系列多功能继电器模块，专为工业自动化与发电机组控制系统设计，用于实现精确的时序控制、逻辑保护与状态监测功能。该设备采用微处理器控制技术，集成多通道数字输入/输出、模拟量输入与通信接口，具备可编程逻辑控制（PLC）功能与故障自诊断能力，符合IEC 61131-3编程标准与UL/CSA安全认证，耐受工业环境中的电磁干扰与电压波动，确保在各类动力设备与控制系统中提供稳定、可靠的逻辑控制与安全保护能力，广泛应用于发电、石油化工、船舶及工业自动化领域的控制与保护系统中。

具体参数

设备类型 MFR13系列多功能继电器模块

处理器 32位高性能微处理器，集成逻辑控制与信号处理功能

数字输入 8路可配置数字输入，支持12/24 V DC，光电隔离

继电器输出 4路独立C型继电器输出，触点容量250 V AC/5 A，30 V DC/5 A

模拟量输入 2路差分模拟量输入，0-10 V DC或4-20 mA，12位分辨率

通信接口 1路RS-485，支持Modbus RTU协议，波特率1200-115200 bps

工作电源 24 V DC（±15%），冗余电源输入可选

功耗 最大10 W

工作温度范围 -40℃至+70℃

存储温度范围 -55℃至+85℃

相对湿度 0%至95%，非冷凝

隔离等级 输入/输出/电源之间2.5 kV AC，1分钟

电磁兼容 符合IEC 61000-4-2/3/4/5/6标准

防护等级 IP20（前面板）

安装方式 DIN导轨安装（35 mm标准导轨）

尺寸规格 140mm×90mm×60mm（宽×高×深）

设备重量 约0.6千克（1.32磅）

编程标准 支持IEC 61131-3标准编程语言（LD、FBD、IL）

内存配置 256 KB程序内存，512 KB数据内存

诊断功能 内置故障自诊断，实时状态监测，错误代码显示

认证标准 UL 508，CSA C22.2 No.14，CE认证

兼容系统 适配Woodward easYgen-3200、MicroNet Plus、NetCon 5000控制系统

产品性能

多功能控制性能，集成数字输入、继电器输出与模拟量输入，适配多种控制场景。

可编程逻辑性能，支持IEC 61131-3标准编程语言，实现复杂逻辑控制。

高可靠通信性能，RS-485接口支持Modbus RTU协议，确保数据稳定传输。

强隔离性能，输入/输出/电源之间2.5 kV AC隔离，防止干扰与故障扩散。

宽温适应性能，-40℃至+70℃工作温度范围，适配极端工业环境。

高防护电磁兼容性能，符合IEC 61000-4系列标准，耐受工业电磁干扰。

冗余电源支持性能，可选冗余电源输入，提升系统可靠性。

智能诊断性能，内置故障自诊断，实时状态监测，错误代码显示便于故障排查。

灵活配置性能，8路数字输入与4路继电器输出均可编程配置，适配不同应用需求。

高精度模拟量采集性能，2路差分模拟量输入，12位分辨率，确保信号采集精准。

便捷安装性能，DIN导轨安装设计，适配标准工业控制柜，简化安装流程。

高兼容性性能，适配Woodward主流控制系统，系统集成度高。

高安全性能，符合UL/CSA/CE认证标准，确保系统运行安全。

低功耗性能，最大功耗10 W，降低系统能耗。

长寿命性能，工业级设计，MTBF≥300,000小时，确保长期稳定运行。

型号解析

8441：产品系列代号，Woodward MFR13系列多功能继电器模块系列

1：产品类型代号，代表MFR13系列多功能继电器（1系列）

120：规格代号，代表标准配置型号（含8DI/4DO/2AI/RS-485通信）
