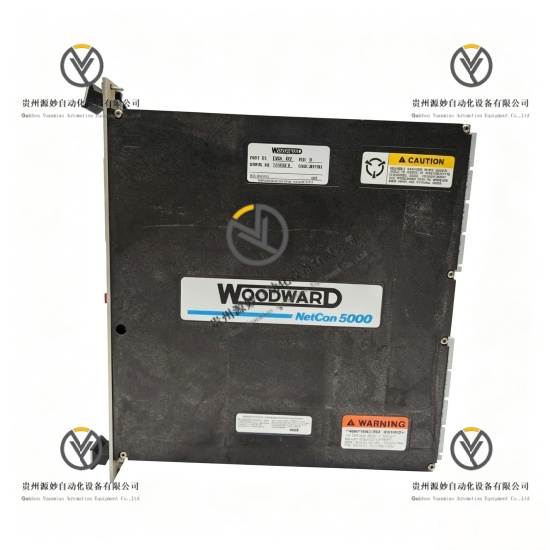

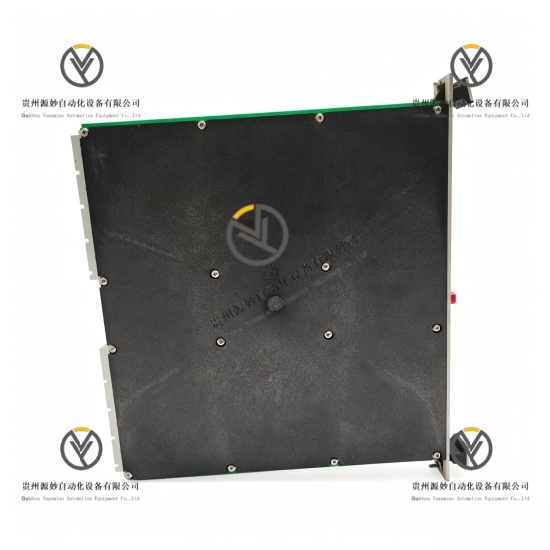

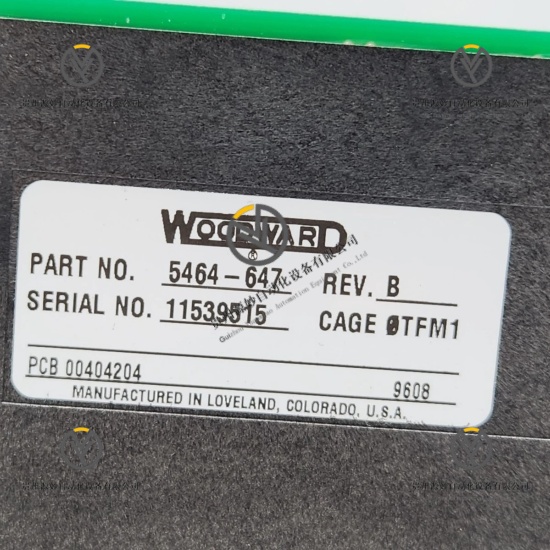

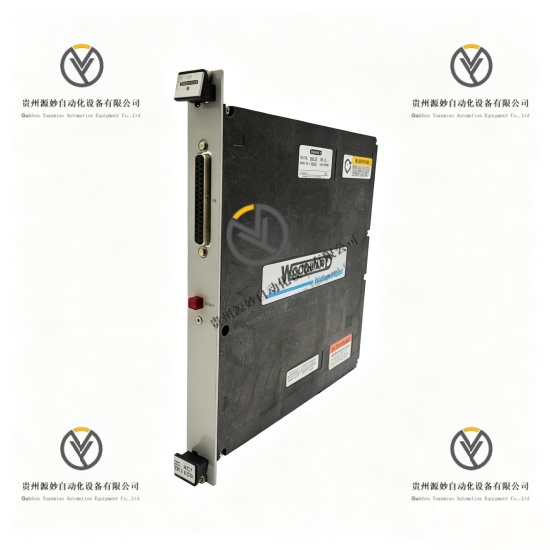

WOODWARD 5464-647 数字速度传感器模块

产品说明

WOODWARD 5464-647是伍德沃德5464系列工业级高精度数字速度传感器模块，为燃气轮机、汽轮机、大中型内燃发电机组动力控制系统专用信号处理单元。该模块可兼容磁电式MPU转速传感器与接近开关两类输入信号，完成转速信号的高速整形、智能滤波与数字化精准转换，为机组调速控制、负载分配、并网运行、超速保护系统提供稳定标准频率基准信号。设备内置多重信号纠错、浪涌抑制与故障自检机制，可完全消除工业现场电磁干扰、谐波杂波引发的信号失真问题，保障转速信号采集全程精准可靠。模块采用工业加固防静电PCB集成结构，电磁兼容等级高，环境适配性强，支持24小时不间断稳态运行，原生兼容伍德沃德全系动力控制与调速系统。

具体参数

设备类型 数字速度传感器信号处理模块

适配设备 燃气轮机、汽轮机、柴油发电机组、燃气发电机组

供电电压 24V DC工业标准供电

适配输入信号 磁电式MPU转速传感器信号、工业接近开关信号

输出信号 标准数字化频率信号

信号处理方式 高速整形、智能滤波、精准数字化转换校准

MPU采集频率范围 50Hz~25kHz

接近开关采集频率范围 0.04Hz~2kHz

信号分辨率 16位高精度分辨率

工作温度范围 -40℃至+85℃

存储温度范围 -55℃至+100℃

运行相对湿度 5%~95%，非冷凝环境

硬件结构 工业加固防静电集成PCB结构

防护功能 信号纠错、杂波过滤、浪涌抑制、实时故障自检

安装方式 控制柜嵌入式固定安装

运行模式 24小时不间断信号采集、处理、校准与稳定输出

产品性能

高精度信号处理性能，搭载16位信号分辨率，全量程转速信号转换零误差、零数值漂移。

双信号兼容适配性能，同时支持MPU磁电信号与接近开关信号采集，适配多类型测速场景。

全频段采集性能，覆盖高低速机组全工况频率区间，适配各类动力设备转速监测需求。

强抗干扰稳定性能，智能滤波电路彻底过滤工业现场电磁、谐波、电压杂波干扰。

主动信号纠错性能，内置算法自动修正信号偏差，杜绝信号失真、中断、丢失故障。

实时故障自检性能，持续监测输入输出信号状态，精准锁定各类信号异常问题。

宽环境耐受性能，工业宽温域内持续保持恒定工作精度，适配各类严苛工业现场。

全系统兼容性能，原生适配伍德沃德全系调速、并网、负载分配动力控制系统。

长效连续运行性能，全天候不间断工作无性能衰减，长期运行工况稳定可靠。

型号解析

5464：系列基础编码，代表伍德沃德5464系列工业高精度数字速度信号处理模块通用大类代码

647：硬件规格编码，代表24V标准供电、双信号兼容、全频段采集、高稳定性工业测速模块硬件版本
