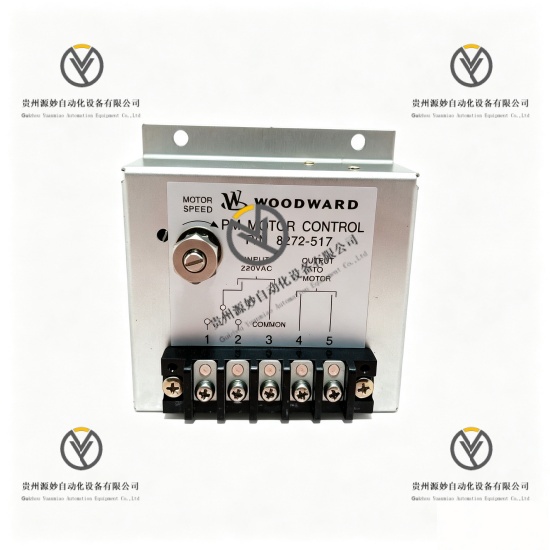

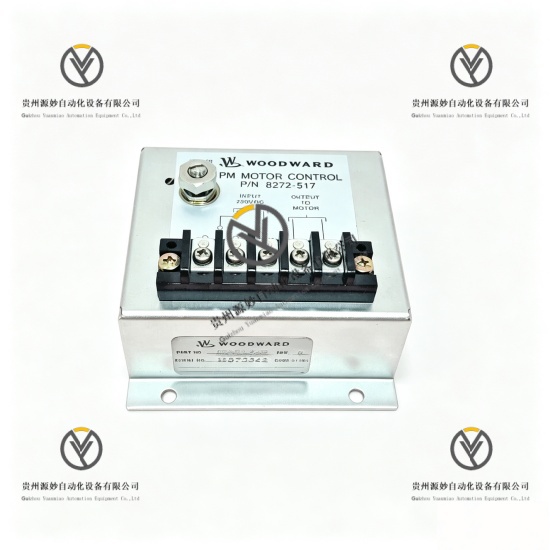

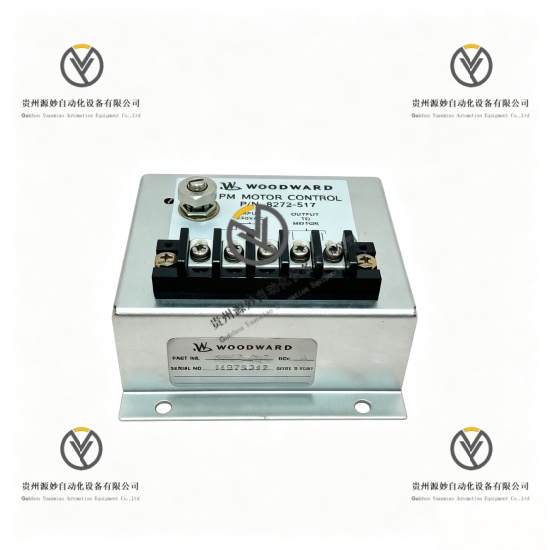

WOODWARD 8272-517 永磁电机控制模块

产品说明

WOODWARD 8272-517是伍德沃德8272系列工业级APM永磁电机控制模块，专为发电机组调速系统电动电位器、动力执行机构驱动配套设计。该模块可精准接收控制系统指令信号，驱动永磁电机完成线性往复动作，实现转速微调、负载调节、电位器远程设定等核心功能。设备内置闭环驱动逻辑与多重电气保护机制，支持标准工业通信协议，可稳定适配复杂工业现场工况，保障执行机构动作精准同步。模块采用工业加固金属壳体结构，具备宽温耐受、抗振动、电磁屏蔽特性，支持24小时不间断连续运行，原生兼容伍德沃德全系调速与负载控制系统，广泛应用于动力设备执行机构的精准驱动与远程调节场景。

具体参数

设备类型 永磁电机控制模块

额定供电电压 24V DC

适配电机类型 永磁同步驱动电机

控制精度 ±0.5%

输入信号类型 模拟控制信号、数字控制信号

输出配置 12V DC/1A驱动输出

电流测量范围 0-5A

通信接口 RS485 Modbus协议

工作温度范围 -40℃至+85℃

存储温度范围 -55℃至+100℃

运行相对湿度 5%~95%，非冷凝环境

结构形式 工业加固金属壳体结构

防护特性 电磁屏蔽、抗振动、浪涌抑制、过流过压保护

安装方式 支架固定式安装

运行模式 24小时不间断闭环驱动、状态监测、故障保护

产品性能

精准驱动控制性能，闭环驱动算法保障电机动作线性精准，调节全程无偏差、无卡顿。

宽信号适配性能，兼容模拟与数字控制输入信号，匹配各类控制系统指令输出。

实时状态监测性能，全程采集电机运行参数，实时反馈运行状态与故障信息。

远程通信组态性能，支持Modbus协议通信，可实现远程参数配置与状态监控。

强环境耐受性能，工业宽温域内稳定运行，耐受现场振动、电磁干扰与电压波动。

可靠故障保护性能，内置过流、过压、过载保护机制，自动规避设备损坏风险。

高系统兼容性能，原生适配伍德沃德调速系统、负载控制系统与电动执行机构。

长效连续运行性能，全天候不间断工作无性能衰减，长期运行稳定性恒定。

型号解析

8272：系列基础编码，代表伍德沃德8272系列工业电机驱动与功率信号控制模块通用大类代码

517：硬件规格编码，代表24V直流供电、永磁电机驱动、带通信接口的标准工业控制模块硬件版本
