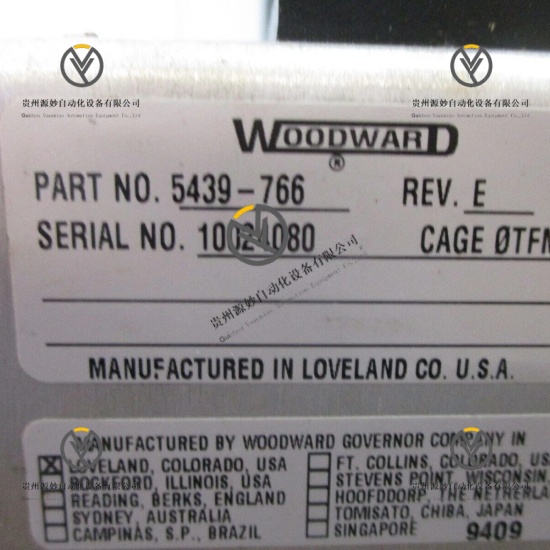

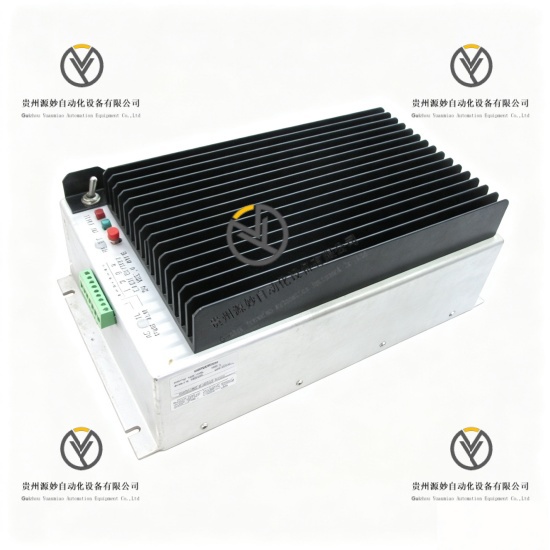

WOODWARD 5439-766 冗余超速保护模块

产品说明

WOODWARD 5439-766是伍德沃德5439系列工业级三通道超高冗余超速保护模块，专为重型燃气轮机、大型蒸汽轮机、核心并网发电机组等关键动力设备安全控制系统研发。模块配备三路完全独立的转速信号采集处理通道，支持三路磁电式转速传感器同步接入，集成硬件精密滤波、波形整形、电气隔离、高速运算及三取二冗余表决保护逻辑。设备可全天候实时采集、比对、表决机组转速数据，精准执行超速故障判定、状态自锁、异常告警及安全联锁输出，全方位规避单通道、双通道故障引发的保护失效风险。产品采用工业级加固阻燃绝缘结构，具备高标准电磁兼容能力，耐受高强度连续运行严苛工况，支持24小时不间断稳态运行，原生兼容伍德沃德MicroNet全系控制平台，是电力、石化、重工关键动力设备最高等级安全保护系统的核心功能模块。

具体参数

设备类型 三通道超高冗余转速超速保护模块

产品系列 5439系列高端动力设备安全保护模块

适配传感器 磁电式转速脉冲传感器

输入信号 三路独立转速脉冲模拟信号

输出信号 三通道隔离标准化数字转速信号、保护联锁开关量信号

供电电压 24V DC工业标准供电

通道架构 三路完全独立采集、处理、运算通道

核心机制 三取二冗余表决、通道故障自检、超速状态自锁、异常告警、联锁输出

信号处理方式 硬件多级精密滤波、高精度波形整形、电气隔离、差分信号放大

工作温度范围 -40℃至+85℃

存储温度范围 -55℃至+100℃

运行相对湿度 5%~95%，非冷凝环境

硬件结构 工业加固阻燃绝缘PCB集成结构

认证标准 CE工业认证、UL/cUL安全认证

防护性能 电磁屏蔽、浪涌抑制、谐波过滤、抗机械振动、防尘防潮、脉冲干扰抑制

安装方式 控制柜嵌入式固定安装

运行模式 24小时不间断三通道转速采集、数据表决、故障监测与超速保护待命

产品性能

三通道冗余容错性能，采用标准化三取二表决逻辑，单通道或双通道故障不影响系统保护功能，保障机组运行安全不中断。

超高精度测速运算性能，搭载专用高速运算芯片，转速采集分辨率高，数据转换全程无失真、无偏移、无漂移。

全链路信号优化性能，多级硬件精密滤波结构，彻底滤除工业现场谐波、杂波、电磁干扰，信号输出稳定规整。

智能故障诊断性能，实时独立监测每路通道工作状态，精准识别信号丢失、波形异常、硬件故障等问题。

高稳定安全防护性能，超速判定逻辑严谨可靠，故障自锁响应迅速，杜绝保护误动作与拒动作现象。

极致环境适配性能，工业宽温全域适配，可长期稳定运行于高低温、潮湿、粉尘、强振动等复杂严苛工况。

全电气隔离防护性能，完全隔离现场传感回路与主控系统回路，杜绝信号串扰、高压击穿等设备安全隐患。

无缝系统兼容性能，原生适配伍德沃德MicroNet全系控制系统，可直接接入高端机组安全联锁保护系统。

长效稳态运行性能，工业级原装元器件架构，全天候连续运行无故障、无性能衰减、无参数漂移。

型号解析

5439：系列基础编码，代表伍德沃德5439系列工业转速采集与动力设备安全保护模块通用大类代码

766：硬件规格编码，代表三通道独立冗余采集、高精度表决、增强型抗干扰、超高可靠机组超速保护模块硬件版本
