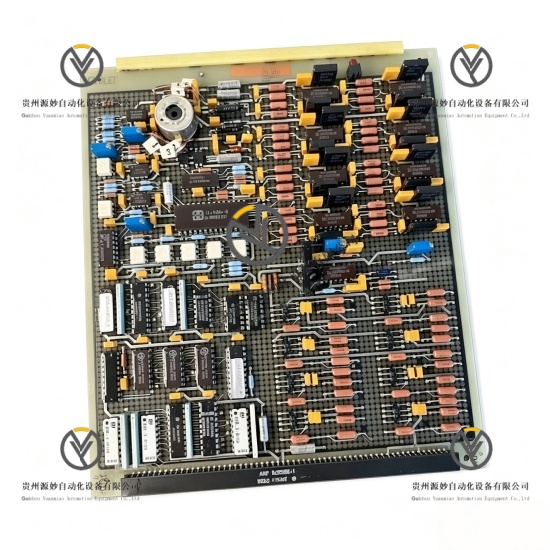

WOODWARD 5461-655 模拟量输出模块

产品说明

WOODWARD 5461-655是伍德沃德5461系列工业级隔离型高精度模拟量输出模块，适配MicroNet全系动力控制系统。模块集成多路数字转模拟信号转换、电气隔离、硬件信号整形、驱动输出电路，可将控制系统下发的数字控制指令精准转换为标准工业模拟量信号，直接驱动现场执行机构、调节阀、调节伺服设备完成机组负荷、转速、压力、温度闭环调节。模块具备输出信号自检、异常限幅、故障状态锁定功能，全通道独立电气隔离结构可彻底规避现场干扰回传损伤主控系统，适配电站、石化、重工复杂电磁工况，支持24小时不间断稳态连续输出，是燃气轮机、蒸汽轮机、发电机组动力调节系统的核心信号输出单元。

具体参数

设备类型 多路隔离型高精度模拟量输出模块

产品系列 5461系列动力系统模拟量输出工控模块

输出信号 4-20mA直流电流信号、0-10V直流电压信号

供电电压 24V DC工业标准供电

通道架构 多通道独立电气隔离输出结构

信号处理方式 数字模拟转换、硬件波形整形、电气隔离、信号驱动放大

工作温度范围 -40℃至+85℃

存储温度范围 -55℃至+100℃

运行相对湿度 5%~95%，非冷凝环境

硬件结构 工业加固阻燃绝缘PCB集成结构

认证标准 CE工业认证、UL/cUL安全认证

防护性能 电磁屏蔽、浪涌抑制、谐波过滤、抗振动、防尘防潮、反向电动势防护

安装方式 控制柜嵌入式固定安装

运行模式 24小时不间断信号转换、模拟量输出、状态自检与故障锁定

产品性能

高精度数模转换性能，输出模拟信号线性度高，无信号失真、无输出偏移、无温度漂移。

全通道电气隔离性能，各输出通道独立隔离，阻断现场负载干扰反向串入控制系统。

稳定驱动输出性能，内置信号放大驱动电路，带载能力稳定，可长期匹配各类工业调节执行设备。

智能状态自检性能，实时监测输出通道工况，精准识别输出异常、负载短路、通道故障。

故障安全锁定性能，检测到异常故障时自动锁定安全输出状态，保障机组稳定运行。

强抗干扰适配性能，多级硬件滤波结构，抵御工业现场电磁、谐波、电压波动干扰。

宽工况耐受性能，工业宽温设计，可长期稳定运行于高低温、潮湿、粉尘、强振动严苛工况。

系统原生兼容性能，无缝适配伍德沃德MicroNet全系控制平台，无需额外程序配置即可接入使用。

型号解析

5461：系列基础编码，代表伍德沃德5461系列工业动力系统模拟量输出模块通用产品大类

655：硬件规格编码，代表多路隔离输出、高精度信号转换、带故障锁定保护的工业标准模拟量输出模块硬件版本
