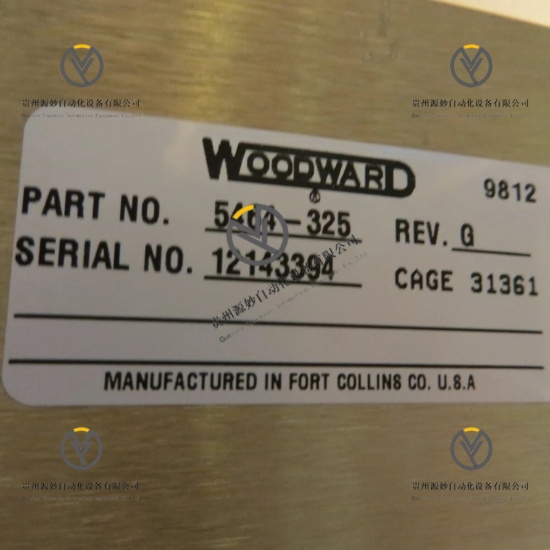

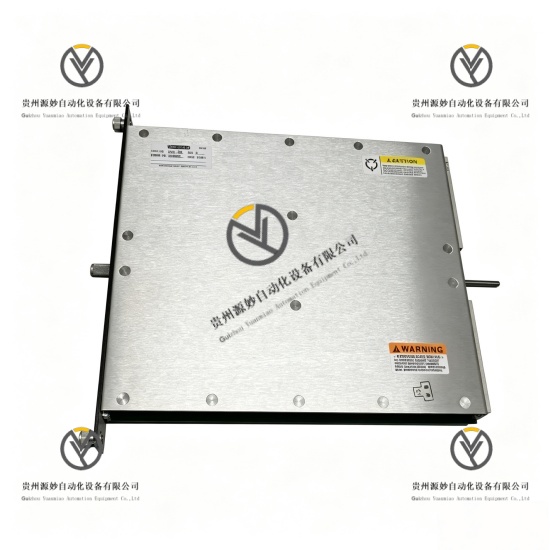

WOODWARD 5464-325 高速转速脉冲采集模块

产品说明

WOODWARD 5464-325是伍德沃德5464系列工业级高精度高速转速脉冲采集模块，适配MicroNet全系动力控制系统。模块集成多路高速脉冲信号采集、硬件波形整形、电气隔离、高频滤波与高速数据换算电路，专门用于燃气轮机、蒸汽轮机、发电机组的转速脉冲、频率反馈信号精准采集。模块具备高频信号稳定捕捉、通道故障自检、数据异常锁定、信号容错识别功能，可实时输出高精度转速与频率数据，为机组调速、调频、负荷闭环控制提供精准数据源。设备电磁兼容等级高，可长期耐受电站、石化、重工强电磁干扰、不间断连续运行工况，支持24小时稳态高速采集运行，原生兼容伍德沃德MicroNet控制平台。

具体参数

设备类型 高速转速脉冲采集测控模块

产品系列 5464系列动力系统脉冲信号采集模块

采集信号 设备转速脉冲信号、高频频率反馈信号

供电电压 24V DC工业标准供电

通道架构 多通道独立隔离高速采集架构

信号处理方式 硬件波形整形、高频滤波、电气隔离、脉冲计数、转速频率换算

数据处理模式 实时高速运算、连续数据刷新

通讯模式 板载工业串行数据交互接口

工作温度范围 -40℃至+85℃

存储温度范围 -55℃至+100℃

运行相对湿度 5%~95%，非冷凝环境

硬件结构 工业加固阻燃绝缘一体化PCB结构

认证标准 CE工业认证、UL/cUL安全认证

防护性能 电磁屏蔽、浪涌抑制、高频谐波过滤、抗机械振动、防尘防潮、信号反向防护

安装方式 控制柜机架嵌入式固定安装

运行模式 24小时不间断高速脉冲采集、数据换算、信号传输、通道自检保护

产品性能

高速采集性能，稳定捕捉高频脉冲信号，全程无漏采、无丢帧、无数据延迟。

高精度测算性能，内置专用运算逻辑，转速与频率换算数据精准，长期无参数漂移。

独立隔离防护性能，各采集通道电气独立隔离，彻底杜绝通道串扰与现场干扰串入。

智能故障诊断性能，实时监测通道信号状态，精准识别信号缺失、脉冲异常、硬件故障。

强抗干扰性能，多级硬件高频滤波结构，有效过滤工业现场电磁杂波与电压波动干扰。

严苛工况适配性能，工业宽温抗振设计，可长期稳定运行于高低温、高湿、粉尘复杂环境。

系统兼容性能，原生适配伍德沃德MicroNet全系控制系统，无需额外程序配置即可接入。

长效稳态运行性能，工业级原装元器件搭建，全天候连续运行无性能衰减。

型号解析

5464：系列基础编码，代表伍德沃德5464系列工业动力系统高速脉冲转速采集模块通用产品大类

325：硬件规格编码，代表多通道高频脉冲采集、高精度转速换算、带故障自检保护的专用测控模块硬件版本
