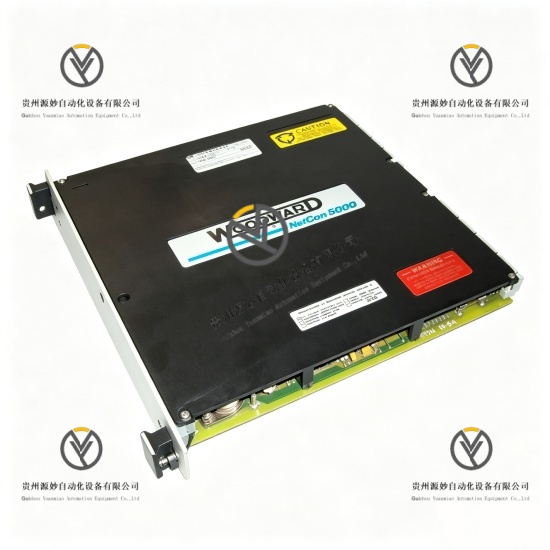

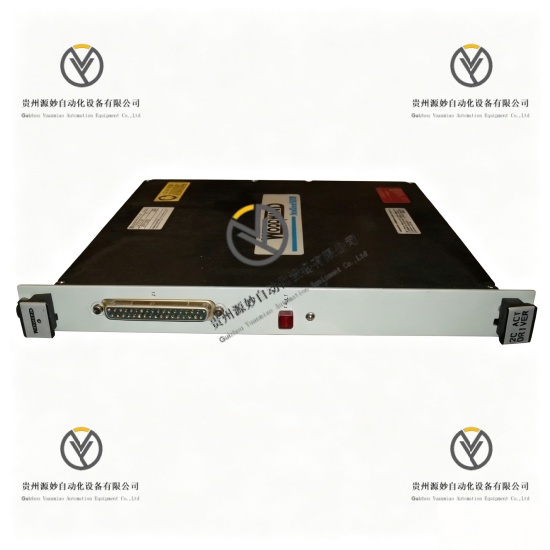

WOODWARD 5464-551 高速转速脉冲采集模块

产品说明

WOODWARD 5464-551是伍德沃德5464系列工业级高精度高速转速脉冲采集模块，适配MicroNet全系动力控制系统。模块集成多路高频脉冲信号采集、硬件波形整形、独立电气隔离、多级高频滤波与高速数据运算电路，专注于燃气轮机、蒸汽轮机、发电机组转速及频率反馈信号的高精度采集与转换。模块具备宽频脉冲信号兼容采集、信号容错识别、全通道故障自检、异常数据锁定功能，可实时输出稳定精准的转速、频率数据，为机组调速、调频、负荷闭环调控系统提供可靠采集数据源。设备电磁兼容防护等级优异，可长期稳定运行于电站、石化、重工强电磁干扰、不间断连续运行严苛工况，支持24小时全天候稳态高速采集作业，原生兼容伍德沃德MicroNet全系列控制平台。

具体参数

设备类型 高速转速脉冲高精度采集测控模块

产品系列 5464系列动力系统脉冲频率采集模块

采集信号 机组转速脉冲信号、高频频率反馈信号

供电电压 24V DC工业标准供电

通道架构 多通道独立电气隔离高速采集架构

信号处理方式 硬件波形整形、高频杂波滤波、电气隔离、脉冲计数、转速频率精准换算

数据处理模式 实时高速运算、毫秒级连续数据刷新

通讯模式 板载工业串行数据交互接口

工作温度范围 -40℃至+85℃

存储温度范围 -55℃至+100℃

运行相对湿度 5%~95%，非冷凝环境

硬件结构 工业加固阻燃绝缘一体化PCB结构

认证标准 CE工业认证、UL/cUL安全认证

防护性能 电磁屏蔽、浪涌抑制、高频谐波过滤、抗机械振动、防尘防潮、信号反向防护

安装方式 控制柜机架嵌入式固定安装

运行模式 24小时不间断高速脉冲采集、数据换算、信号传输、通道自检与故障锁定保护

产品性能

宽频采集性能，兼容多种规格高频脉冲信号，适配不同动力设备转速反馈工况，全程无漏采、无丢帧。

高精度测算性能，内置专属数据换算算法，转速、频率输出数据精准恒定，长期运行无参数漂移。

全通道隔离性能，各采集通道独立电气隔离，彻底杜绝通道串扰与现场干扰反向侵入主控系统。

智能故障诊断性能，实时全覆盖监测通道工况，精准识别信号缺失、脉冲畸变、硬件通道故障。

超强抗干扰性能，多级硬件滤波架构，有效滤除工业现场电磁杂波、电压波动、谐波干扰。

宽工况适配性能，工业宽温抗振结构设计，可长期耐受高低温、高湿、粉尘、强振动复杂工况。

全系统兼容性能，原生适配伍德沃德MicroNet全系控制平台，无需额外配置即可直接接入运行。

长效稳态性能，采用工业级原装元器件，全天候连续运行无性能衰减、无数据偏差。

型号解析

5464：系列基础编码，代表伍德沃德5464系列工业动力系统高速脉冲、转速、频率采集测控模块通用产品大类

551：硬件规格编码，代表宽频脉冲适配、多通道高精度采集、强抗干扰、带故障自锁保护的工业专用脉冲采集模块硬件版本
