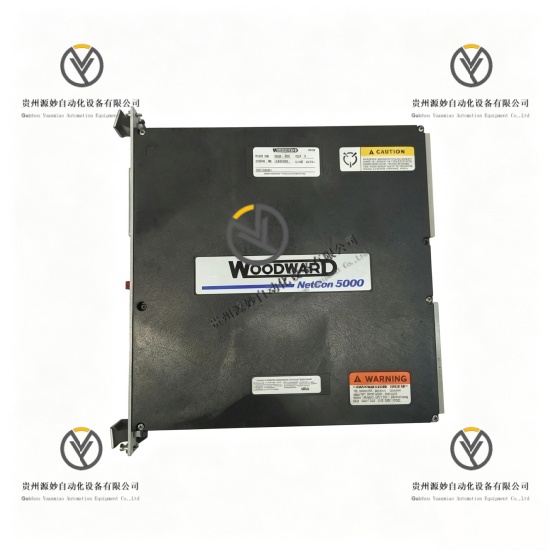

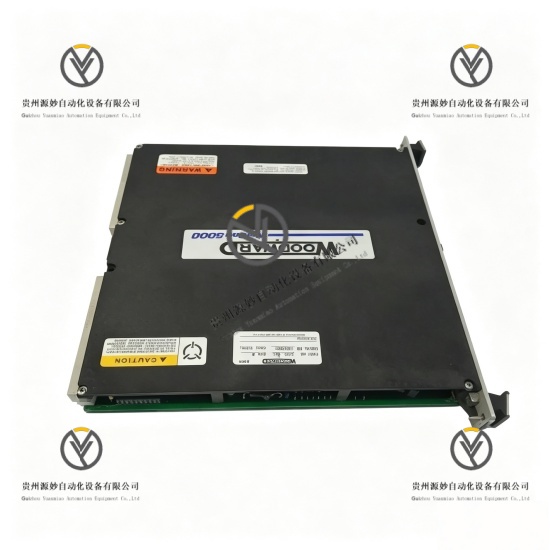

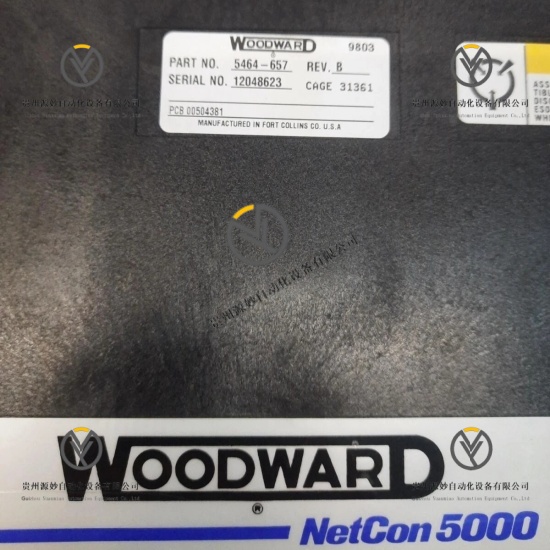

WOODWARD 5464-657 宽频高速转速脉冲采集模块

产品说明

WOODWARD 5464-657是伍德沃德5464系列工业级高精度宽频高速转速脉冲采集模块，适配MicroNet全系动力控制系统。模块集成宽频脉冲信号采集、专用硬件波形整形、独立电气隔离、多级高频滤波与高速高精度数据换算电路，专注于燃气轮机、蒸汽轮机、发电机组各类高低频转速脉冲与频率反馈信号的全域精准采集与实时转换。模块具备宽频信号兼容捕捉、信号容错识别、全通道故障自检、异常数据锁定保护功能，可全天候输出稳定高精度转速、频率数据，为机组调速、调频、负荷闭环调控系统提供标准可靠采集数据源。设备电磁兼容防护等级优异，可长期稳定运行于电站、石化、重工强电磁干扰、不间断连续运行严苛工况，原生兼容伍德沃德MicroNet全系列控制平台。

具体参数

设备类型 宽频高速转速脉冲高精度采集测控模块

产品系列 5464系列动力系统脉冲频率采集模块

采集信号 高低频机组转速脉冲信号、宽频频率反馈信号

供电电压 24V DC工业标准供电

通道架构 多通道独立电气隔离宽频高速采集架构

信号处理方式 硬件波形整形、宽频杂波滤波、电气隔离、脉冲计数、转速频率精准换算

数据处理模式 实时高速运算、毫秒级连续数据刷新

通讯模式 板载工业串行数据交互接口

工作温度范围 -40℃至+85℃

存储温度范围 -55℃至+100℃

运行相对湿度 5%~95%，非冷凝环境

硬件结构 工业加固阻燃绝缘一体化PCB结构

认证标准 CE工业认证、UL/cUL安全认证

防护性能 电磁屏蔽、浪涌抑制、高频谐波过滤、抗机械振动、防尘防潮、信号反向防护

安装方式 控制柜机架嵌入式固定安装

运行模式 24小时不间断宽频脉冲采集、数据换算、信号传输、通道自检与故障锁定保护

产品性能

超宽频采集性能，全域兼容工业高低频脉冲信号，适配全类型动力设备转速反馈工况，全程无漏采、无丢帧、无数据延迟。

高精度稳态测算性能，内置专属宽频适配运算算法，转速、频率输出数据精准恒定，长期连续运行无参数漂移。

全通道独立隔离性能，各采集通道完全电气隔离，彻底杜绝通道串扰与现场干扰反向侵入主控系统。

全覆盖智能故障诊断性能，实时监测所有通道运行工况，精准识别信号缺失、脉冲畸变、硬件通道故障。

超强电磁抗干扰性能，多级硬件宽频滤波架构，有效滤除工业现场电磁杂波、电压波动、谐波干扰信号。

全工况适配性能，工业宽温抗振结构设计，可长期稳定运行于高低温、高湿、粉尘、强振动复杂工业环境。

原生系统兼容性能，无缝适配伍德沃德MicroNet全系控制平台，无需额外配置即可直接接入运行。

长效连续运行性能，采用工业级原装元器件，全天候不间断运行无性能衰减、无数据偏差。

型号解析

5464：系列基础编码，代表伍德沃德5464系列工业动力系统高速脉冲、转速、频率采集测控模块通用产品大类

657：硬件规格编码，代表超宽频信号适配、多通道同步高精度采集、超强抗干扰、带故障自锁保护的工业专用脉冲采集模块硬件版本
