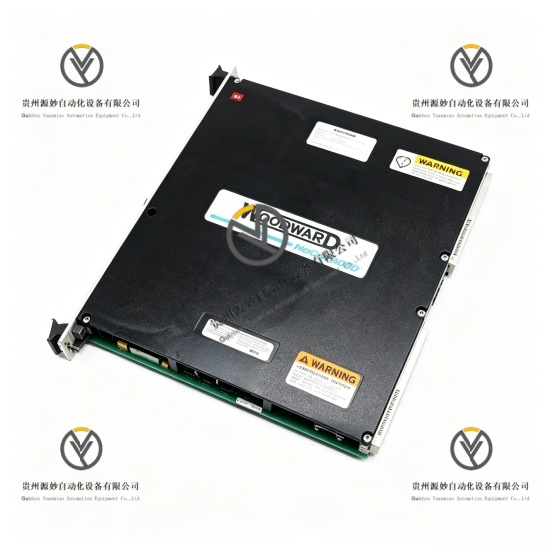

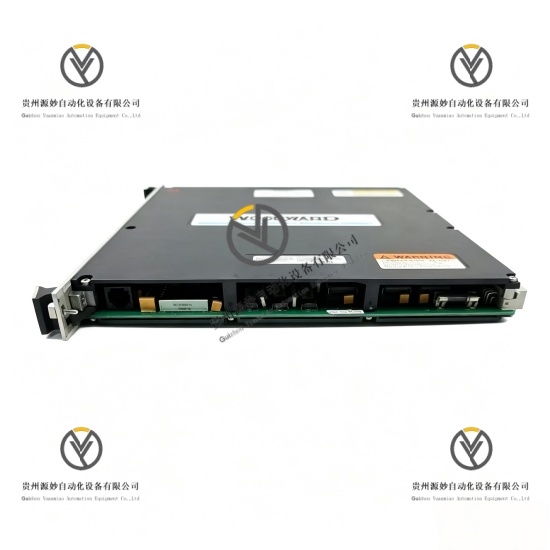

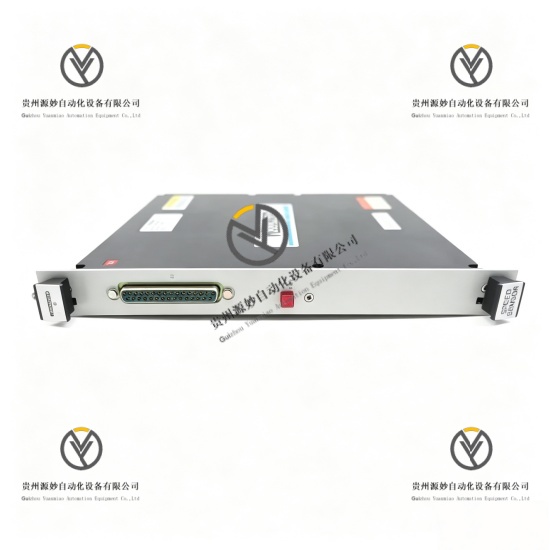

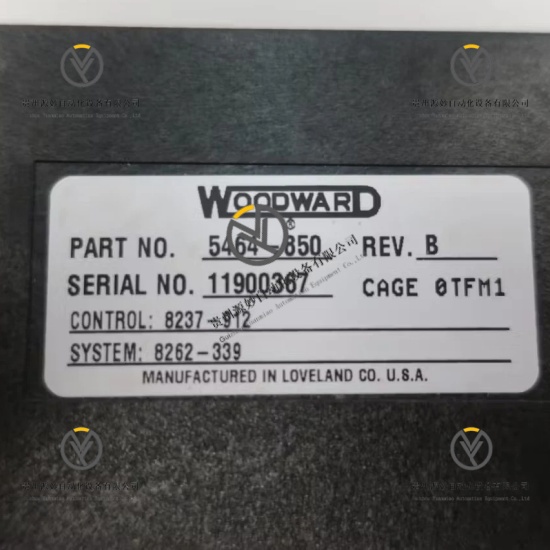

WOODWARD 5464-850 转速采集模块

产品说明

WOODWARD 5464-850是伍德沃德5464系列工业级霍尔效应非接触式高精度转速采集模块，适配MicroNet、NetCon全系动力控制系统。模块基于霍尔传感技术架构，集成非接触转速感应、高精度信号采集、硬件波形整形、多级滤波稳压与标准模拟量输出电路，专门用于燃气轮机、蒸汽轮机、发电机组旋转设备的转速实时监测与信号转换。模块支持极低转速精准捕捉，具备满量程高精度采集、信号抗畸变、故障自检与稳态信号输出能力，可长期为机组调速、调频、负荷调控系统提供连续稳定的转速数据源。设备防护等级高，结构坚固耐用，可适配工业现场高温、振动、粉尘等严苛不间断运行工况，原生兼容伍德沃德全系动力控制平台。

具体参数

设备类型 霍尔效应非接触式高精度转速采集模块

产品系列 5464系列动力系统转速监测专用模块

采集方式 霍尔非接触式转速感应采集

供电电压 12V DC工业标准供电

最大测量转速 20000RPM

最小测量转速 0.01RPM

测量精度 满量程±0.1%

信号输出类型 4-20mA DC标准模拟量信号

信号处理方式 霍尔感应采样、硬件波形整形、多级稳压滤波、线性信号转换

数据处理模式 实时连续采样、稳态数据恒定输出

适配系统 MicroNet、NetCon全系动力控制系统

工作温度范围 -40℃至+85℃

存储温度范围 -55℃至+100℃

运行相对湿度 5%~95%，非冷凝环境

防护等级 IP65防护等级

硬件结构 工业加固一体化防护结构

设备尺寸 145mm×105mm×70mm

设备重量 0.5kg

防护性能 防尘防潮、抗机械振动、电磁屏蔽、浪涌抑制、信号防畸变

安装方式 现场固定安装、控制柜配套安装

运行模式 24小时不间断转速采样、信号转换、稳态输出、工况自检

产品性能

超高精度采集性能，满量程测量精度可达±0.1%，高低转速工况下数据采集精准恒定，无测量偏差。

全域转速适配性能，支持0.01RPM极低转速至20000RPM高转速全域采集，覆盖全品类动力机组监测场景。

非接触传感性能，采用霍尔感应采集方式，无机械接触磨损，设备使用寿命长，运行稳定性高。

标准信号输出性能，输出4-20mA工业通用模拟量信号，可直接对接各类主控系统与监测仪表。

强环境适配性能，搭载IP65防护等级，可抵御粉尘、湿气侵入，适配户外及工业恶劣现场环境。

抗干扰稳态性能，内置多级滤波稳压电路，有效抑制电磁干扰与信号畸变，长期运行输出信号无漂移。

宽温运行性能，工业宽温设计，可在-40℃至+85℃区间持续稳定工作，适配极端温度工况。

全系统兼容性能，原生适配伍德沃德MicroNet、NetCon全系控制平台，无需额外协议转换即可投入使用。

型号解析

5464：系列基础编码，代表伍德沃德5464系列工业动力系统转速、脉冲、频率采集测控模块通用产品大类

850：硬件规格编码，代表霍尔非接触采集、全域转速测量、高精度模拟量输出、高防护工业级转速监测模块硬件版本
