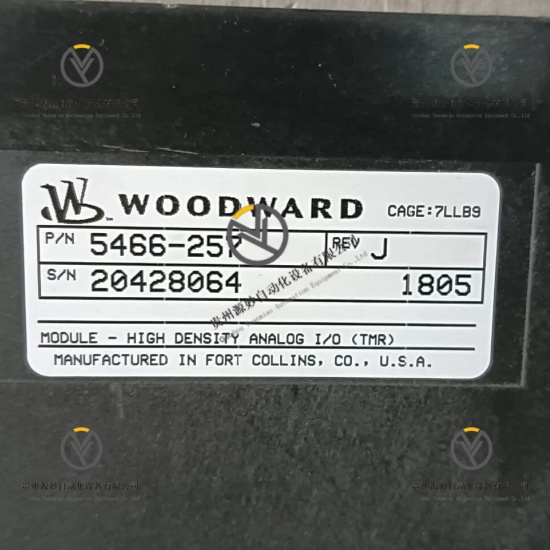

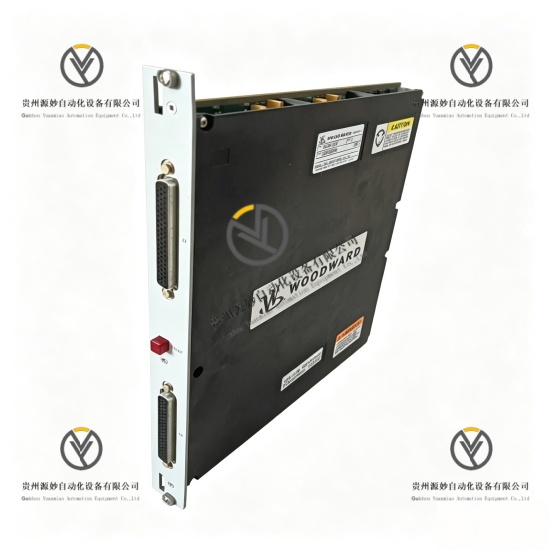

WOODWARD 5466-257 I/O测控模块

产品说明

WOODWARD 5466-257是伍德沃德5466系列MicroNet工业平台专用高密度组合I/O测控模块，适配TMR容错控制系统与5009系列动力控制机组。模块集成多路模拟量、离散量输入输出通道与比例执行器驱动电路，集成一体化测控架构，可同步完成动力机组信号采集、逻辑运算、设备驱动输出功能。模块搭载全通道独立电气隔离、硬件信号整形、多级滤波、通道故障自检与异常锁定保护机制，出厂完成精准标定，现场无需校准调试即可稳定投运。设备兼容伍德沃德全系组态监控软件，背板高速通讯稳定，电磁兼容防护等级达标，可长期不间断运行于电站、石化、重工强干扰严苛工业工况，是燃气轮机、蒸汽轮机发电机组自动化联锁与闭环调控系统的核心配套模块。

具体参数

设备类型 高密度模拟离散组合I/O测控模块

产品系列 5466系列MicroNet系统专用功能I/O模块

通道架构 模拟量、离散量、执行器驱动一体化集成通道

适配系统 MicroNet TMR容错控制系统、5009系列动力控制系统

供电电压 24V DC工业标准供电

工作供电区间 18V DC至32V DC

通道隔离电压 对地500VDC，对公共端1000VDC

通讯方式 系统背板专属高速数字通讯

信号处理方式 电气隔离、硬件滤波、波形整形、逻辑校验、数据换算

数据刷新模式 实时连续采集、毫秒级状态更新

工作温度范围 -40℃至+85℃

存储温度范围 -55℃至+100℃

运行相对湿度 5%~95%，非冷凝环境

硬件结构 工业加固阻燃绝缘一体化PCB结构

认证标准 CE工业认证、UL/cUL安全认证

防护性能 电磁屏蔽、浪涌抑制、谐波过滤、抗机械振动、防尘防潮、信号反向防护

安装方式 控制柜机架嵌入式固定安装

运行模式 24小时不间断信号采集、逻辑输出、执行器驱动、通道自检、故障锁定、系统数据交互

产品性能

一体化集成性能，整合信号采集、逻辑控制、比例执行器驱动功能，单模块实现多维度测控需求，精简柜体设备配置。

全通道隔离性能，所有信号通道独立电气隔离，完全杜绝通道串扰与现场干扰窜入，保障主控系统安全稳定运行。

免校准运行性能，出厂完成高精度标定，现场安装替换后无需调试校准，直接投入稳态运行。

容错适配性能，原生适配TMR三冗余容错控制系统，满足高端动力机组高可靠不间断控制要求。

智能故障防护性能，实时全覆盖监测通道工况，精准识别信号缺失、线路故障、通道异常并执行故障锁定。

强抗干扰性能，多级硬件滤波与电磁屏蔽结构，有效抵御工业现场电磁、电压波动、谐波干扰。

宽工况稳态性能，工业宽温抗振结构设计，可长期稳定运行于高低温、高湿、粉尘、强振动复杂工况。

高兼容适配性能，适配MicroNet、5009全系控制平台，兼容配套组态软件，接入运维便捷。

型号解析

5466：系列基础编码，代表伍德沃德5466系列MicroNet系统工业I/O、测控、通讯配套功能模块通用产品大类

257：硬件规格编码，代表集成比例执行器驱动、TMR系统适配、高密度组合通道、全隔离防护的高端工业测控模块硬件版本
