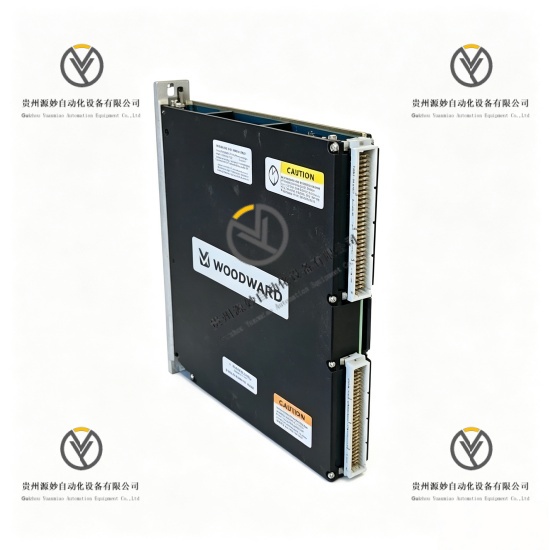

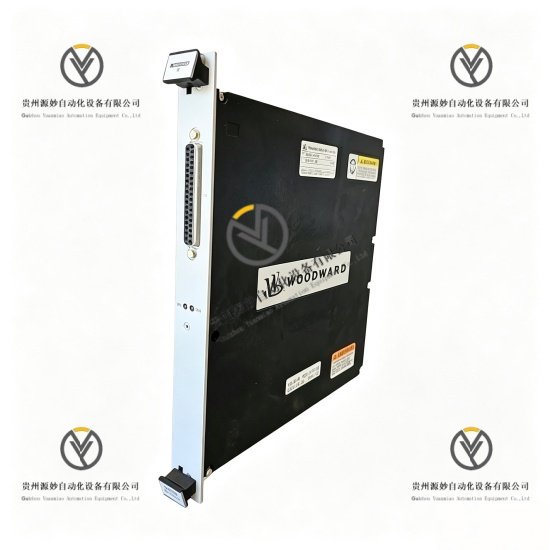

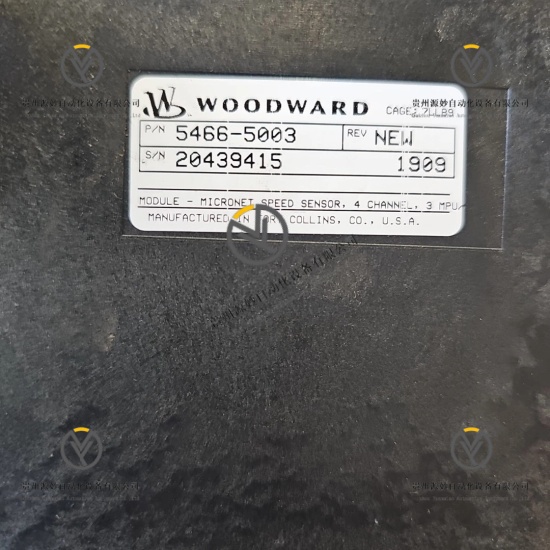

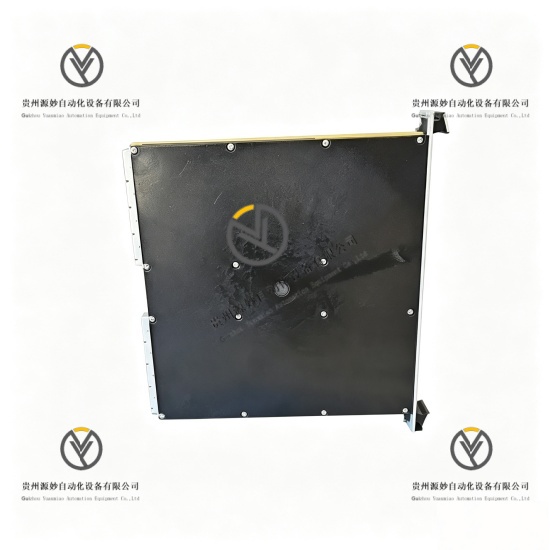

WOODWARD 5466-5003 冗余容错型I/O测控模块

产品说明

WOODWARD 5466-5003是伍德沃德5466系列MicroNet TMR系统专用冗余容错型I/O测控模块，适配高端燃气轮机、蒸汽轮机冗余动力控制系统。模块集成多路高精度模拟量、离散量信号采集与逻辑输出通道，搭载三冗余信号处理架构与独立硬件容错电路，可实现机组运行信号全时段精准采集、数据校验与稳定逻辑控制。模块具备全通道电气隔离、硬件多级滤波、故障实时自检、冗余通道切换、异常数据锁定保护功能，出厂完成高精度标定，现场无需校准调试即可直接投运。模块适配MicroNet全系容错控制系统，背板通讯稳定可靠，电磁兼容防护等级优异，可长期不间断运行于电站、石化、重工等高可靠、强干扰严苛工业工况，是动力机组容错自控系统的核心功能模块。

具体参数

设备类型 冗余容错型集成I/O测控功能模块

产品系列 5466系列MicroNet TMR系统专用容错I/O模块

控制架构 三冗余容错信号处理架构

通道配置 集成模拟量、离散量双向测控通道

适配系统 MicroNet TMR容错控制系统、5009系列高端动力控制系统

供电电压 24V DC工业标准供电

工作供电区间 18V DC至32V DC

通道隔离电压 对地500VDC，对公共端1000VDC

通讯方式 系统背板专属高速容错总线通讯

信号处理方式 电气隔离、硬件滤波、冗余校验、信号整形、逻辑运算、故障切换

数据刷新模式 实时连续采集、毫秒级冗余数据同步更新

工作温度范围 -40℃至+85℃

存储温度范围 -55℃至+100℃

运行相对湿度 5%~95%，非冷凝环境

硬件结构 工业加固阻燃绝缘一体化PCB容错结构

认证标准 CE工业认证、UL/cUL安全认证

防护性能 电磁屏蔽、浪涌抑制、谐波过滤、抗机械振动、防尘防潮、信号反向防护

安装方式 控制柜机架嵌入式固定安装

运行模式 24小时不间断信号采集、冗余数据校验、逻辑输出、通道自检、故障切换、系统数据交互

产品性能

冗余容错性能，搭载三冗余信号处理架构，单通道故障不影响整体系统运行，保障机组不间断稳定控制。

全通道隔离性能，所有测控通道独立电气隔离，彻底杜绝通道串扰、电压窜扰，提升系统运行安全性。

高精度测控性能，出厂标准化精密标定，信号采集与逻辑输出精度恒定，长期运行无参数漂移。

智能容错切换性能，实时监测各冗余通道工况，通道异常时自动完成无扰动切换，保障系统稳态运行。

强抗干扰性能，多级硬件滤波与电磁屏蔽结构，有效抵御工业现场电磁波动、电压干扰与谐波噪声。

宽工况适配性能，工业宽温抗振设计，可长期稳定运行于高低温、高湿、粉尘、强振动复杂工业工况。

免校准运维性能，现场安装替换后无需调试校准，直接投入运行，降低设备运维成本。

高系统兼容性能，原生适配MicroNet TMR全系容错控制平台，兼容配套组态监控软件。

型号解析

5466：系列基础编码，代表伍德沃德5466系列MicroNet系统工业I/O、通讯、容错测控配套功能模块通用产品大类

5003：硬件规格编码，代表三冗余容错架构、多通道集成测控、自动故障切换、高可靠工业级专用I/O模块硬件版本
