　　本期看点

　　可编程控制器 CPU模块记录设置工具软件的使用

　　视频介绍

　　数据记录功能是iQ-F系列PLC新增的功能之一。通过该功能，可以方便的实现对设备运行中的数据进行实时采集。通过采集到的数据，可以帮助用户实现生产信息收集、产品品质管理、排查设备故障。

　　数据记录功能介绍

　　根据采集方式，可分为连续记录&触发记录两种：

　　连续记录

　　连续记录是指：以指定的收集间隔对于CPU的软元件值进行收集。FX5U PLC最快可以以每扫描周期或1毫秒单位进行数据收集，防止数据的遗漏。

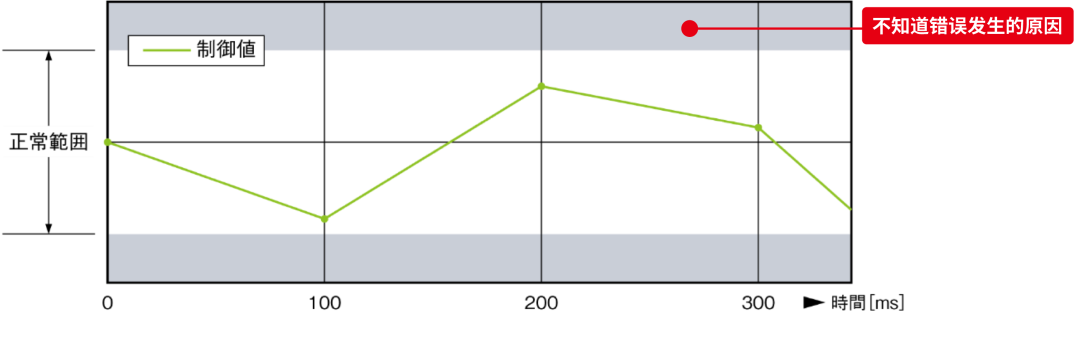

　　由电脑或外部连接设备进行一般数据的收集（100ms）

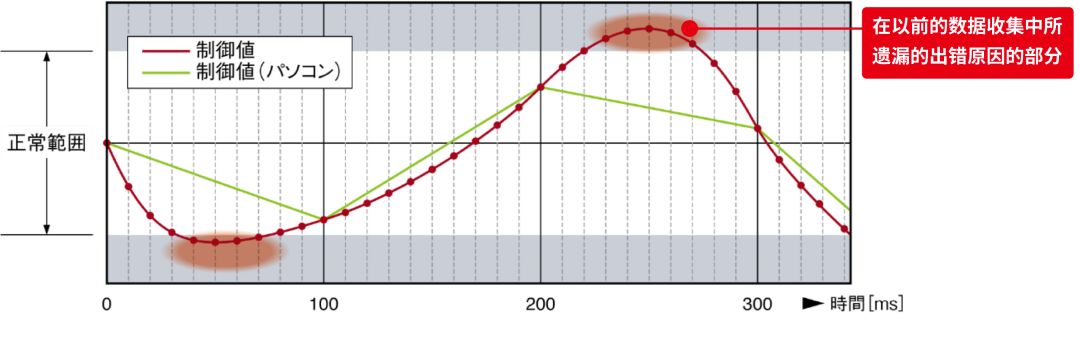

　　由PLC进行的数据收集（与扫描时间同步：最快1ms）

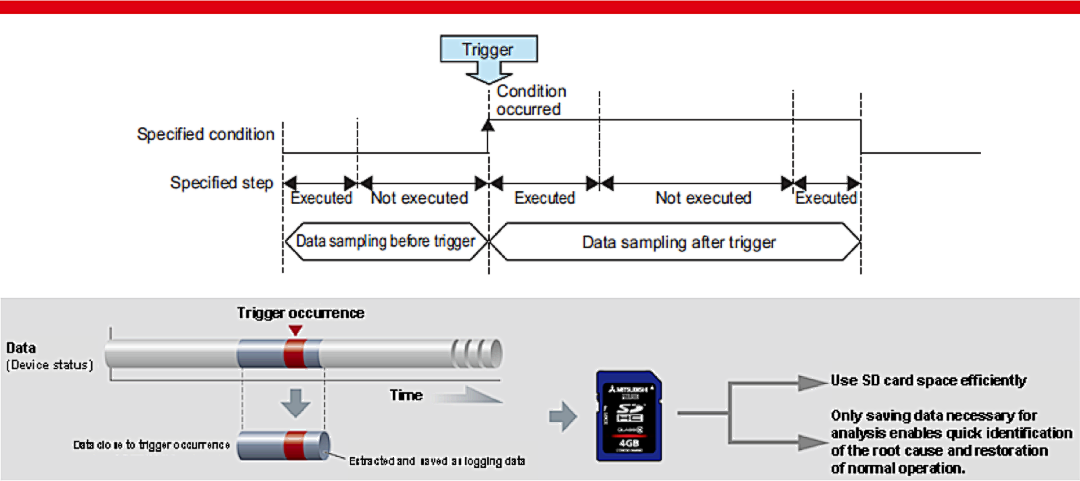

　　触发记录

　　触发记录是指：对触发条件(例如：报警或错误)成立前后的软元件数据进行收集。当条件触发后，达到指定的收集次数后，将所有数据保存为一个文件并停止数据记录功能。

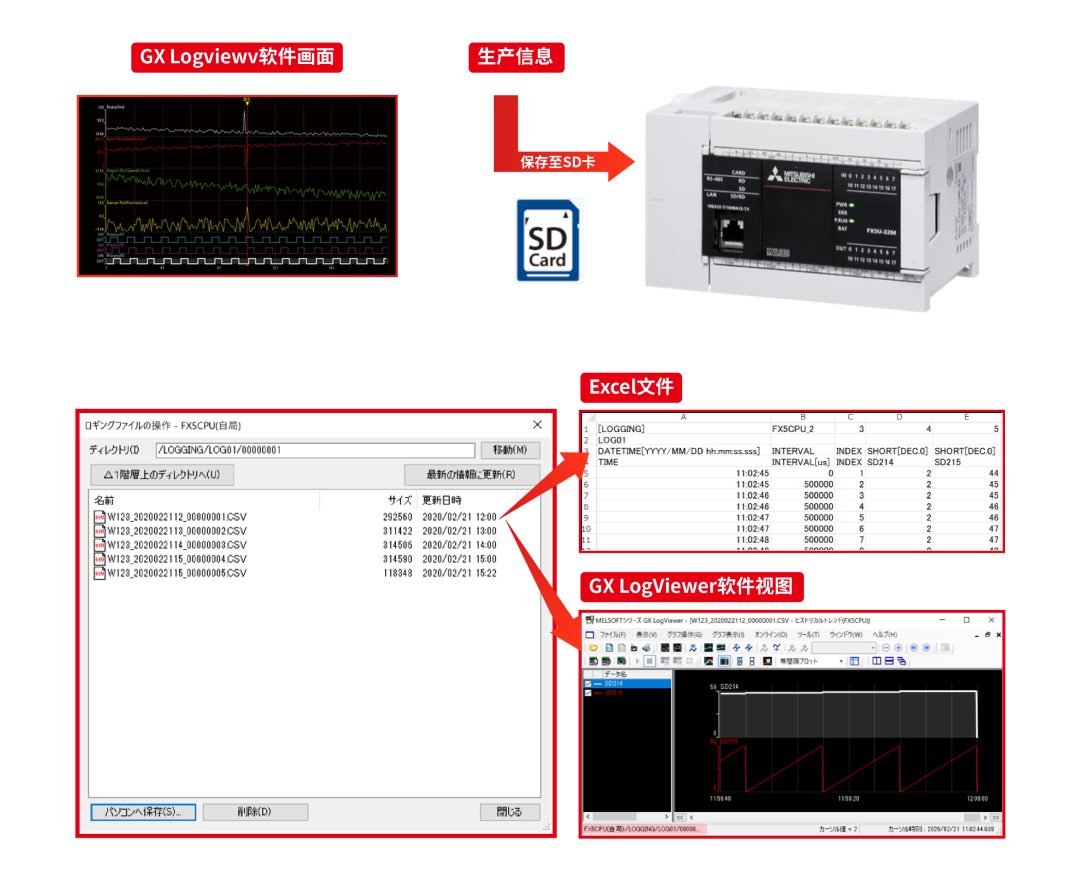

　　对于收集到的数据文件，可以使用专用的软件或Excel进行分析

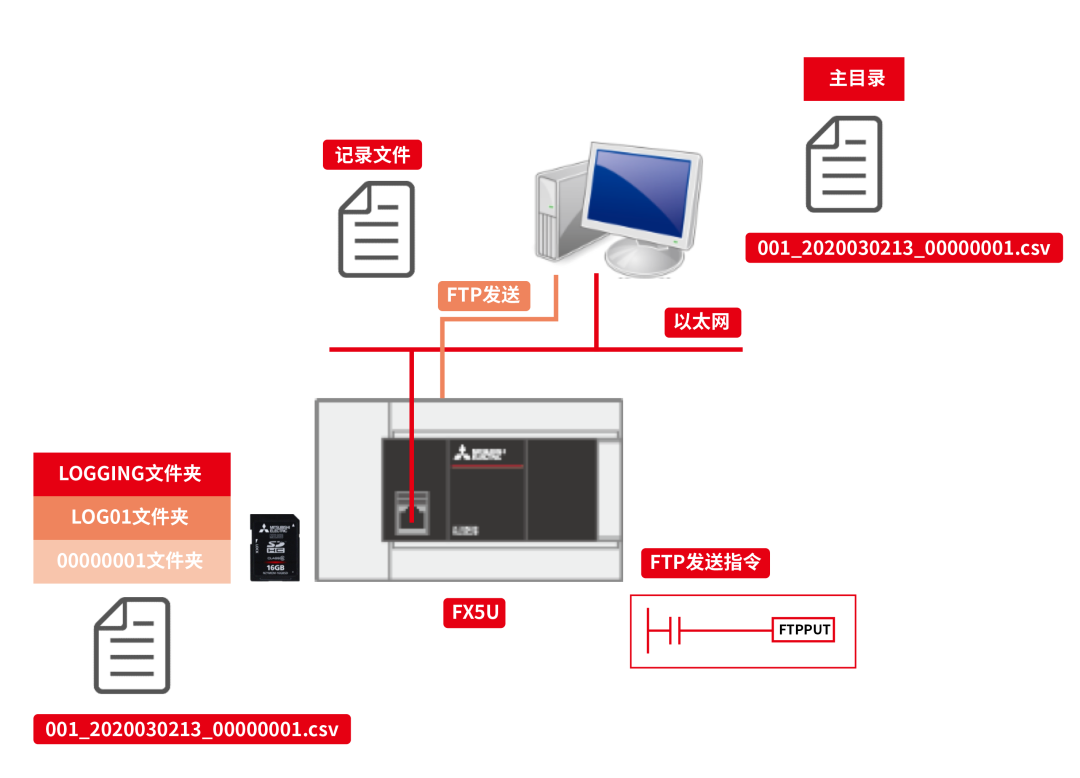

　　通过FTP客户端指令，还可以实现采集数据的自动上传

　　数据记录功能的使用方法

　　（1）通过CPU模块数据记录设置工具，设置相关软元件、数据采集周期，文件存储格式等相关设置项。

　　（2）采集的数据将以2进制或CSV文件格式存储在CPU的SD卡中。

　　（3）通过GX Logview软件，可以读取并打开存储在SD卡中的数据文件。

　　（4）每台FX5U系列PLC，最多可以登录4个数据记录设置。
