磁性系统

有许多应用可以利用韦根传感器的独特特性。磁性系统的设计是实现成功整合的一个关键方面，在产品数据表中定义了一个推荐配置。然而，其他有效的设计配置也可以实现相应功能，例如使用不同的磁铁、机械解决方案和封装。一个成功的设 计需要达到一些目标标准/条件，可以作为设计指南。建议对任何设计进行广泛的测试，以检查脉冲质量是否符合应用要求。

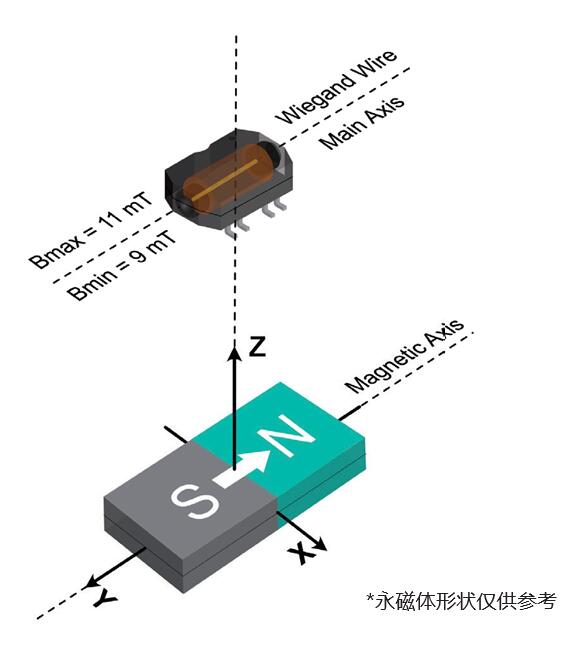

目标条件

在这些条件下，韦根导线应达到稳定的“饱和”状态。

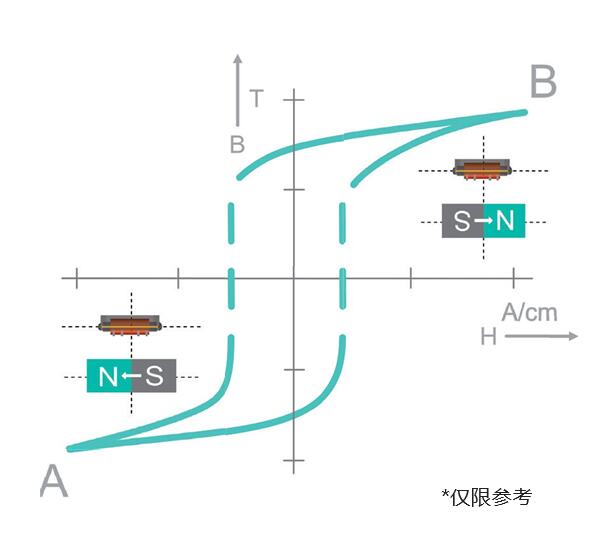

磁滞效应

为了理想的激活韦根效应，韦根导线必须暴露在相反磁极的交替“饱和”状态下。这些“饱和”状态可以在A点和b点的滞回图 上看到。陡峭的虚线表示韦根线的磁性反向，韦根传感器产生脉 冲的点。虽然这些反转发生在比饱和状态更低的通量密度下，但 为了获得最佳脉冲性能，韦根导线应该在“返回”(到a)之前达到 相反的饱和状态(B)。

设计配置

有几种方法可以达到交替饱和状态并触发韦根效应。理想的方法将取决于应用的约束和要求。机械或电磁设计都是可能

的。

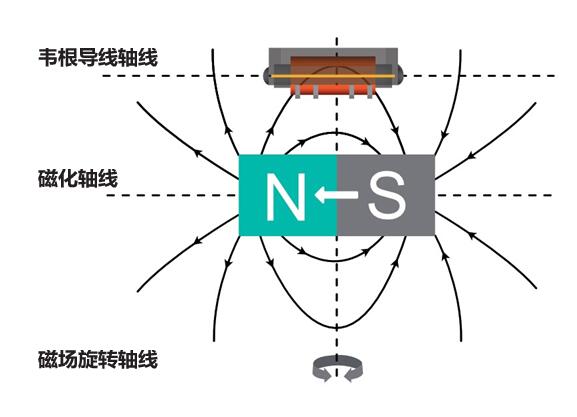

旋转触发:旋转运动引起磁化强度的变化。

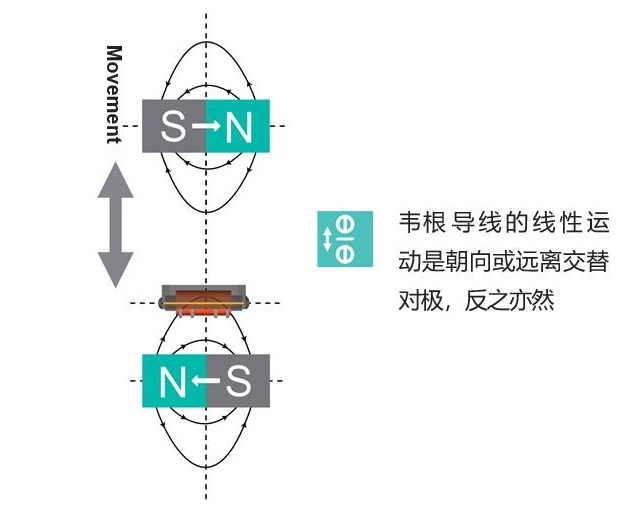

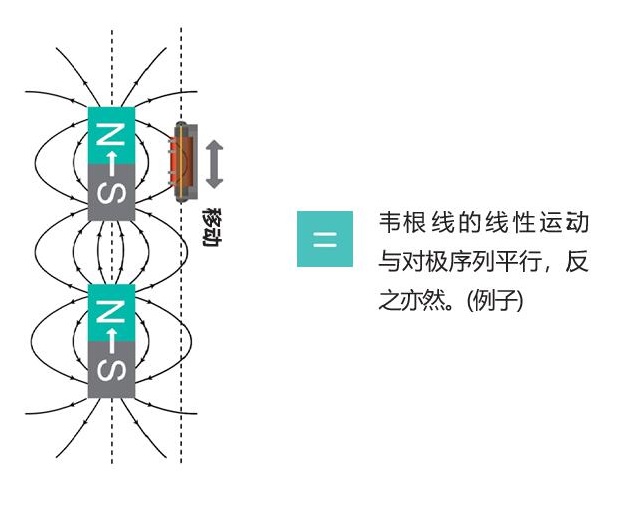

线性触发:沿交替对极运动

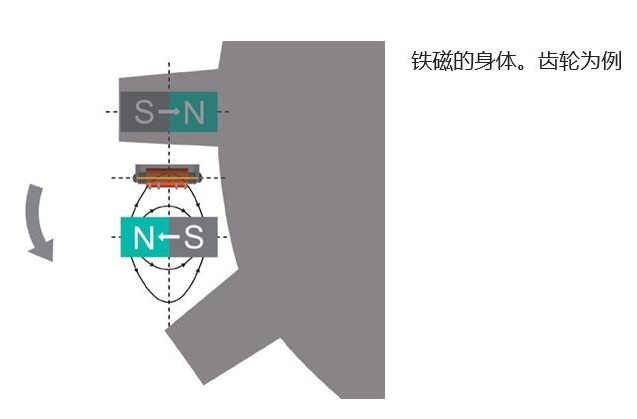

接近触发:韦根传感器可以作为接近开关。
