TRICONEX 4200远程扩展模块

产品说明

TRICONEX 4200 是 Triconex 安全仪表系统专用的 RMX 光纤主远程扩展模块,核心功能是通过单模光纤链路实现控制器与远程 I/O 模块的高速数据交互,将 I/O 设备部署范围扩展至 12 公里外,适配分散式工业场景的信号采集与控制需求。模块采用三重模态冗余(TMR)架构,集成 32 位 RISC 处理器与多协议通信接口,支持 Modbus RTU、PROFINET 等协议,兼容 Triconex 全系列控制器及 I/O 模块(数字量、模拟量通用)。其具备热插拔功能与在线诊断模块,通过 IEC 61508 认证及 SIL 3 安全等级,无需停机即可完成维护,是石油化工、核电等高危行业中 “远程互联 - 安全冗余 - 故障容错” 的关键组件。

具体参数

  • 电气参数

供电电压:24V DC,支持 20-28V DC 宽电压输入

通信接口:1 路单模光纤接口(ST 连接器),1 路以太网接口(10/100Mbps,RJ45),1 路 RS485 串口(支持 Modbus RTU)

数据传输:光纤链路速率 375kbps,以太网端口速率 10/100Mbps 自适应

通道配置:支持 16 路 I/O 信号接入,兼容干接点、湿接点、NAMUR、PNP/NPN 等信号类型

冗余设计:三重模态冗余(TMR)架构,双通信通道自动故障切换

功耗:正常运行≤15W,满负载数据传输≤20W

隔离等级:电源与通信接口间电气隔离,介电测试电压 2.5kV AC(1 分钟)

保护功能:内置过压保护(32V DC 阈值)、短路保护(自恢复)、浪涌保护(符合 IEC 61000-4-5)

  • 环境参数

工作温度:-40°C 至 70°C(无冷凝,-40°C 至 0°C 启动无降额)

存储温度:-55°C 至 85°C

相对湿度:5% 至 95%(非冷凝,40°C 环境下 90% 湿度连续运行 72 小时无故障)

抗电磁干扰:符合 EN 61326-1 工业级标准,静电放电防护 ±15kV(空气放电)、±8kV(接触放电)

抗振动性能:10-500Hz,2g 加速度(IEC 60068-2-6 标准,正弦振动)

抗冲击性能:30g 加速度,11ms 持续时间(IEC 60068-2-27 标准,半正弦冲击)

防护等级:IP20(模块本体),搭配防护外壳可达 IP65

认证标准:TÜV 莱茵 land SIL 3 认证、IEC 61508 标准、CE(电磁兼容与安全)、UL 508C

  • 机械参数

尺寸:长 225mm× 宽 175mm× 高 100mm

重量:约 3kg

安装方式:35mm DIN 导轨卡扣安装(符合 EN 60715 标准)

外壳材质:阻燃增强铝合金(表面阳极氧化处理,UL 94 V-0 级)

端子类型:电源与 RS485 为弹簧压接式端子(兼容 16-24 AWG 导线),光纤为 ST 固定连接器

指示灯:电源状态(PWR,绿色,常亮为正常)、运行状态(RUN,绿色,1Hz 闪烁为正常)、光纤链路(FIBER,绿色,常亮表示链路连通)、故障状态(ERR,红色,常亮表示模块故障)

产品性能

光纤链路数据传输延迟≤50ms,以太网端口通信延迟≤10ms,满足远程控制的实时性需求;TMR 架构实现单点故障容错,故障切换时间≤10ms,确保通信中断时数据传输不中断。

支持控制器与 12 公里外的远程 I/O 模块互联,单模块可管理 16 路混合信号(数字量 / 模拟量),适配分散式设备布局场景。在线诊断模块可监测电源异常、链路中断、模块故障等状态,诊断覆盖率≥99%,故障信息通过通信接口实时上传至 Triconex 系统监控平台。

热插拔设计允许带电更换模块,维护过程不影响系统运行;工业级宽温与抗干扰性能确保在高温、强电磁环境中稳定运行,平均无故障时间(MTBF)≥1,000,000 小时(MIL-HDBK-217F,25℃环境)。

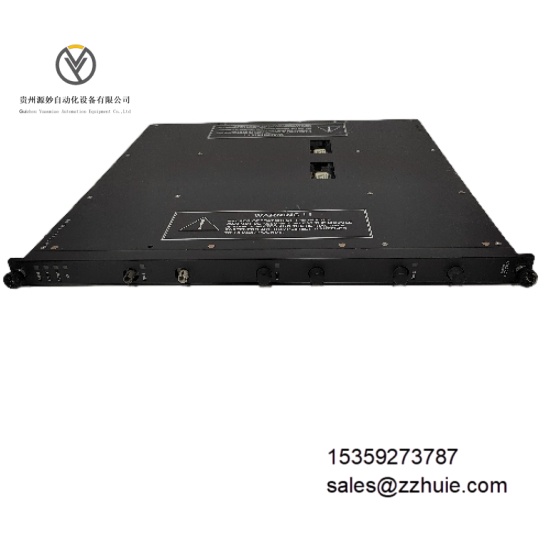

TRICONEX 4200 (2).jpeg

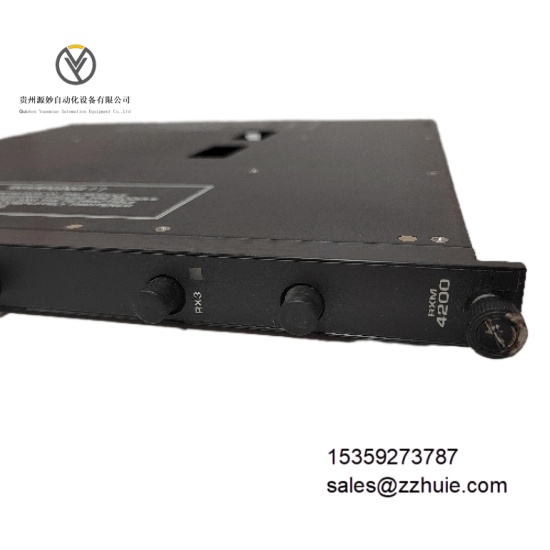

TRICONEX 4200 (4).jpeg

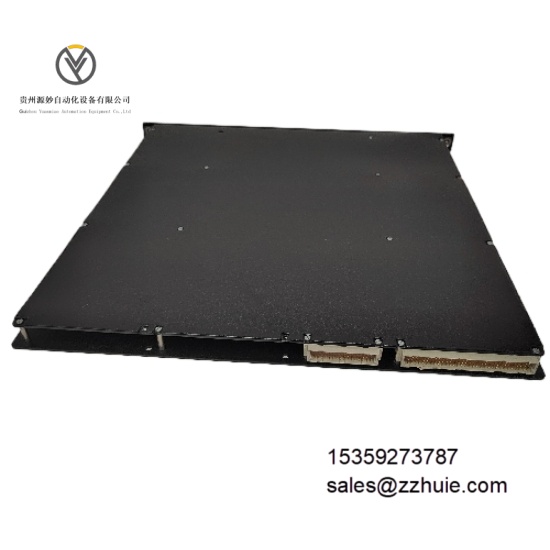

TRICONEX 4200.jpeg
