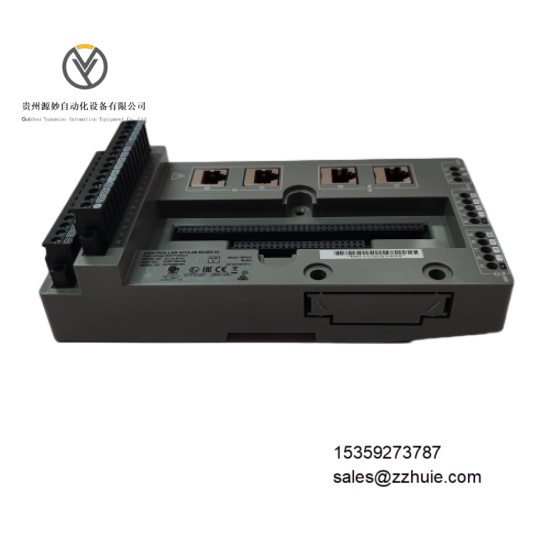

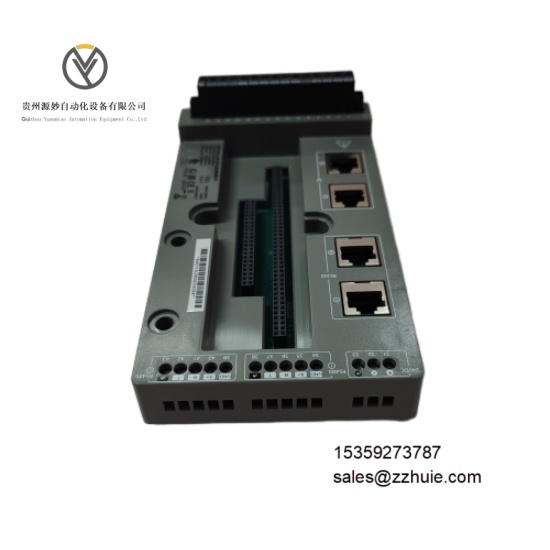

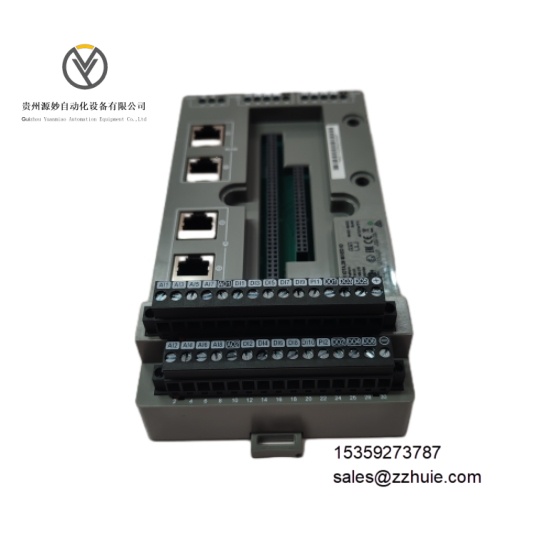

Honeywell SC-UCMX02 51307198-276 是工业级多协议通信接口模块，专为 Experion PKS 分布式控制系统设计，核心功能是实现控制系统与现场设备的跨协议数据交互：一方面支持 PROFINET、Modbus RTU/TCP 等主流工业协议，接收传感器、执行器、智能仪表的实时数据；另一方面通过霍尼韦尔专用背板总线将数据传输至系统控制器，同时下发控制指令至现场设备。模块采用双通信端口冗余设计，支持热插拔操作，集成协议解析与数据缓冲功能，可通过 Honeywell Control Builder 软件组态配置，具备通信中断、协议异常等故障自诊断能力，适配高温、高电磁干扰的工业环境，是 “现场设备 - 控制系统” 数据互联的关键协议转换组件。
电气参数
供电电压：24V DC ±10%，支持 19-28V DC 宽电压输入，最大功耗 15W
通信接口：2 路 PROFINET 接口（10/100/1000Mbps 自适应，RJ45），2 路 RS485 串口（支持 Modbus RTU，9600-115200bps 可调），1 路背板总线接口（兼容 Experion PKS 系统总线）
协议支持：PROFINET IRT、Modbus RTU、Modbus TCP、霍尼韦尔 HIWAY 协议
数据缓冲：内置 16MB 双端口 RAM，单模块最大数据处理量 1000 点 / 秒
隔离等级：通信接口与背板总线间电气隔离（2.5kV AC/1 分钟），RS485 接口光电隔离（1kV AC/1 分钟）
保护功能：电源过压保护（32V DC 阈值，自恢复）、RS485 总线短路保护（限流 30mA）、以太网端口浪涌保护（符合 IEC 61000-4-5）
冗余功能：双 PROFINET 端口支持冗余切换，切换时间≤50ms；支持控制器冗余通信适配
环境参数
工作温度：-40°C 至 85°C（无冷凝，-40°C 至 0°C 启动无降额）
存储温度：-55°C 至 100°C
相对湿度：5% 至 95%（非冷凝，40°C 环境下 90% 湿度连续运行 72 小时无故障）
抗电磁干扰：符合 EN 61326-1 Class A 工业标准，静电放电防护 ±15kV（空气放电）、±8kV（接触放电），射频辐射防护≤54dBμV/m（30MHz-1GHz）
抗振动性能：10-500Hz，1g 加速度（IEC 60068-2-6 标准，正弦振动，各轴测试）
抗冲击性能：30g 加速度，11ms 持续时间（IEC 60068-2-27 标准，半正弦冲击，各轴 3 次）
防护等级：IP20（模块本体，需配合 Experion PKS 系统机柜实现整体防护）
认证标准：CE（电磁兼容与安全）、UL 508C（工业控制设备）、ATEX Zone 2（适配防爆区域需配安全栅）
机械参数
尺寸：长 180mm× 宽 100mm× 高 40mm（含端子高度）
重量：约 0.6kg
安装方式：3U 标准机架安装（适配 Experion PKS I/O 机柜插槽），支持热插拔
外壳材质：阻燃增强铝合金（表面阳极氧化处理，UL 94 V-0 级）
端子类型：PROFINET 为 RJ45 接口（兼容 CAT5e/CAT6 网线），RS485 为弹簧压接式端子（兼容 16-24 AWG 导线）
指示灯：电源状态（PWR，绿色，常亮为正常）、通信状态（PROF1/PROF2，绿色闪烁表示通信正常）、故障状态（ERR，红色，常亮表示故障）、冗余状态（RED，黄色，常亮表示冗余激活）
PROFINET 接口数据传输延迟≤1ms（1000Mbps 全双工模式），Modbus RTU 通信延迟≤10ms（9600bps），满足工业实时控制的低延迟需求。双 PROFINET 端口冗余切换时间≤50ms，单端口故障时无数据中断，保障通信连续性。
支持最多 32 个 Modbus RTU 从站设备级联，单模块可管理 2000 个 I/O 数据点，适配大规模分布式设备组网。协议解析效率达 1000 帧 / 秒，数据丢包率≤1×10⁻⁶，确保数据传输完整性。
内置故障诊断模块，可监测通信中断、协议解析错误、电源异常等 8 类故障，诊断覆盖率≥99%，故障信息通过背板总线实时上传至 Experion PKS 系统监控平台。模块平均无故障时间（MTBF）≥600,000 小时（MIL-HDBK-217F，25℃环境），适配 24/7 连续生产场景。
