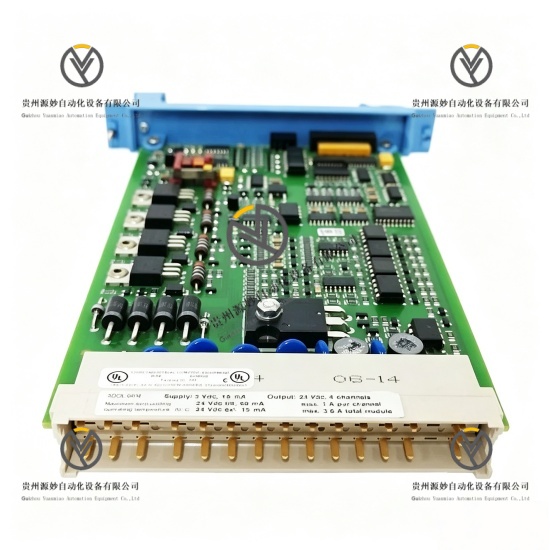

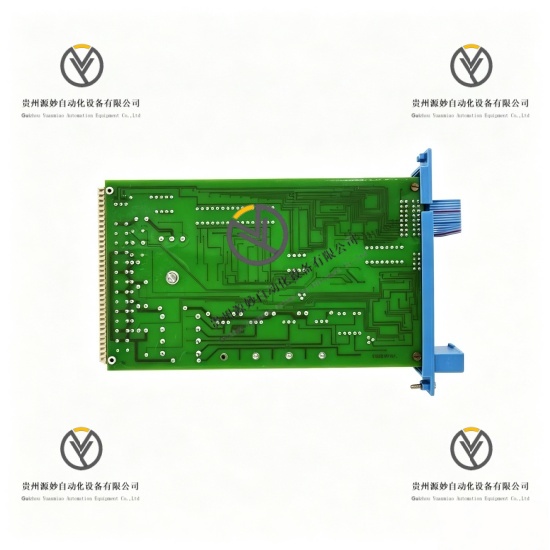

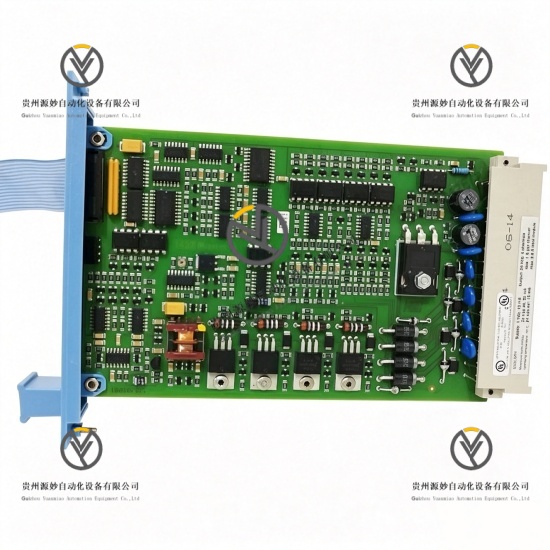

Honeywell SDOL-0424 数字量输出模块

产品说明

Honeywell SDOL-0424是工业安全仪表系统专用安全回路监测数字量输出模块，属于霍尼韦尔安全控制核心IO单元。模块集成回路断线检测、短路故障监测与负载消弧保护功能，支持安全等级工业回路控制输出，可直接驱动电阻性与电感性现场负载。设备搭载标准RS-485 Modbus RTU通信架构，具备全通道自主故障诊断与状态自检能力，完全适配SIS安全仪表系统、ESD紧急停车系统等关键安全控制工况，可长期连续保障工业安全回路精准、稳定、合规运行。

具体参数

设备类型 安全回路监测数字量输出模块

输出通道数量 4通道

额定输出电压 24VDC

单通道额定输出电流 1A

单通道最大负载功率 24W

模块最大总负载电流 3.6A

工作静态电流 10mA

通信接口 RS-485

通信协议 Modbus RTU

内置保护器件 电感负载抑制二极管

故障检测功能 回路断线检测、输出短路检测、负载状态监测

防护等级 IP20

工作温度范围 -20℃至+70℃

存储温度范围 -40℃至+85℃

认证标准 CE、UL、CSA工业安全认证

适配系统 工业SIS安全仪表系统、ESD紧急停车系统、FGS火气系统

核心功能 安全数字信号输出、工业负载驱动、回路故障实时监测、电感负载消弧保护、通道状态自检、总线数据交互、安全回路闭环管控

产品性能

安全输出性能，支持安全等级数字量信号输出，输出精度稳定，可精准驱动工业标准24VDC安全负载，满足工艺安全控制合规要求。

故障监测性能，全通道集成断线、短路、负载异常检测机制，可实时捕捉回路故障并上传状态信息，实现安全回路全程可控可监测。

负载适配性能，同时兼容电阻性负载与电感性负载，内置专用抑制二极管，可消除电感负载反向电动势干扰，保障回路运行安全。

总线通信性能，搭载标准RS-485总线与Modbus RTU协议，通信兼容性强、传输稳定，可无缝接入各类工业安全控制系统实现远程管控。

环境适配性能，适配工业标准温湿度工况，耐受常规工业现场环境波动，可长期连续稳定运行于安全机柜密闭工况。

安全防护性能，具备硬件级过载、短路、浪涌防护能力，单通道故障独立闭锁，单路异常不影响其他通道正常工作。

系统适配性能，原生适配霍尼韦尔全系安全控制系统，软硬件匹配度高，支持安全系统冗余架构组网，适配关键工艺高可靠运行需求。

型号解析

SDOL：Safe Digital Output Loop-monitored缩写，代表安全回路监测数字量输出功能系列

04：通道数量编码，代表4路数字量输出通道配置

24：工作电压规格编码，代表适配24VDC工业电压等级
