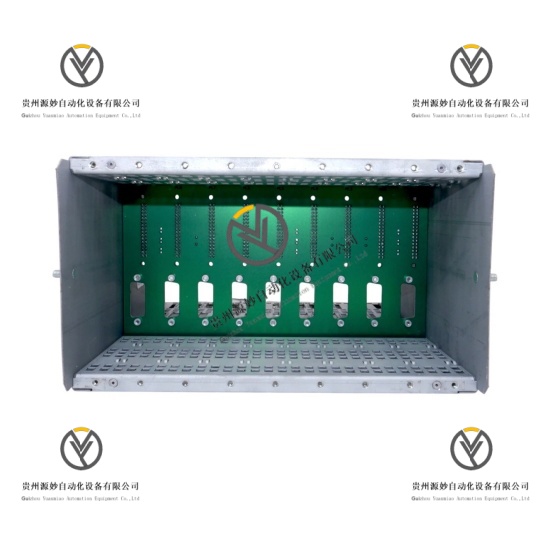

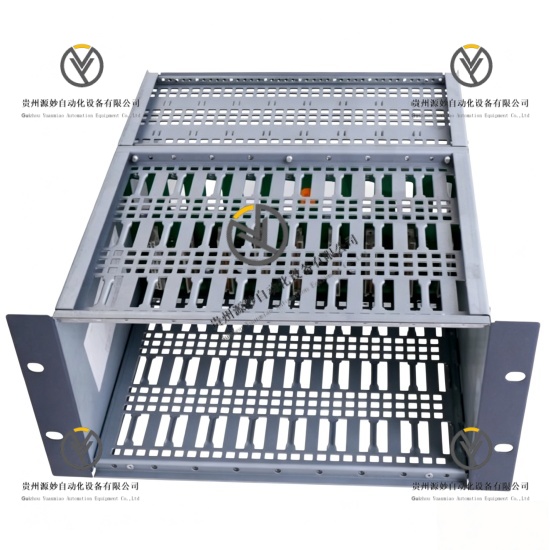

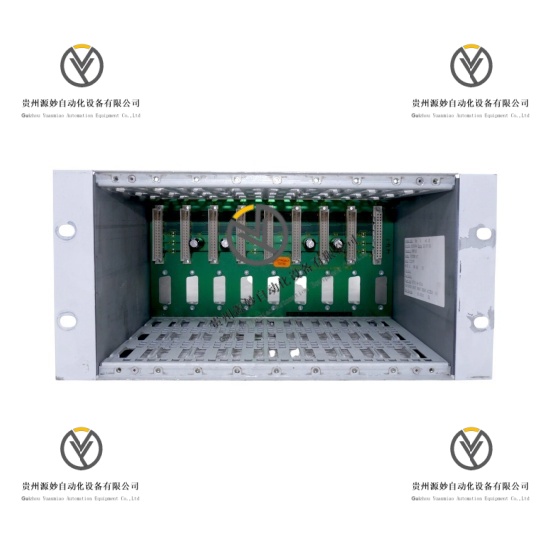

Honeywell 05701-A-0512 接口模块

产品说明

Honeywell 05701-A-0512是System 57系列专用机架式气体检测现场接口模块，属于工业气体监测系统核心扩展单元。设备采用3U工业机架结构设计，内置多通道独立信号采集电路，具备通道电气隔离、信号转换与数据传输能力。模块原生适配霍尼韦尔气体探测设备，支持多路传感器信号同步采集与预处理，兼容主流工业串口通信协议，可稳定接入工业机柜控制系统，长期保障易燃易爆气体监测回路的精准传输与可靠运行。

具体参数

设备类型 机架式气体检测现场接口模块

设备规格 3U标准工业机架

独立通道数量 16通道

额定输入电压 24VDC

电压输入范围 9VDC至32VDC

检测信号量程 0mA至25mA

最大回路电阻 500Ω

电气隔离电压 ≥50VDC

通信协议 RS-422、RS-485

适配系统 Honeywell System 57气体检测控制系统

工作温度范围 -5℃至+55℃

存储温度范围 -25℃至+55℃

工作相对湿度 0%至90%无冷凝

结构特性 通道电气隔离、高强度框架加固

核心功能 多路气体传感器信号采集、模拟信号预处理、通道电气隔离、串口数据通信、气体检测回路拓展、系统信号稳定传输、工业机架集成适配

产品性能

多通道采集性能，搭载16路独立采集通道，支持多路气体传感器同步信号采集，单通道独立运行互不干扰，通道采集一致性高。

电气隔离性能，各通道具备独立电气隔离设计，有效杜绝通道串扰、电压冲击问题，全面提升气体检测信号传输稳定性。

信号处理性能，精准适配0至25mA工业模拟信号量程，兼容常规气体传感器输出信号，信号转换精度高、无信号失真。

通信适配性能，兼容RS-422、RS-485双串口协议，可无缝对接系统主控设备，支持长距离稳定数据传输，组网适配性强。

结构稳定性能，3U高强度机架框架结构，机械强度高，抗振动、抗形变，适配工业机柜长期集成安装工况。

环境耐受性能，适配工业常规温湿度运行区间，无冷凝高湿环境下可连续稳定工作，适配厂区常态化运行需求。

系统兼容性能，原生匹配System 57全系气体检测系统，软硬件完全适配，即装即用，支持系统多路检测点位扩容升级。

型号解析

05701：Honeywell System 57系列气体检测接口模块专属系列编码

A：硬件结构优化版本标识，代表工业加固型机架结构版本

0512：模块通道配置与硬件定型专属流水编号
