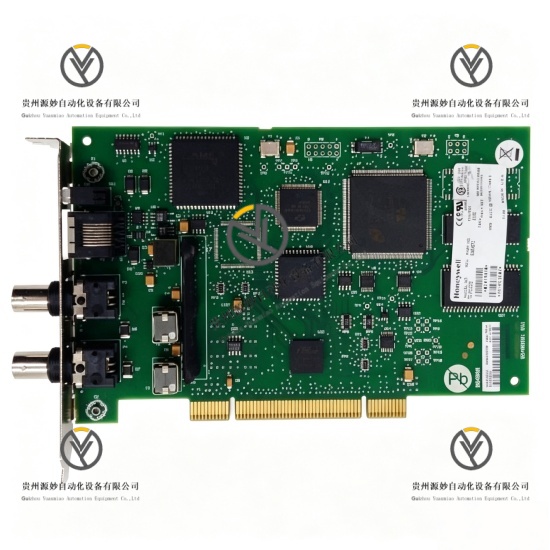

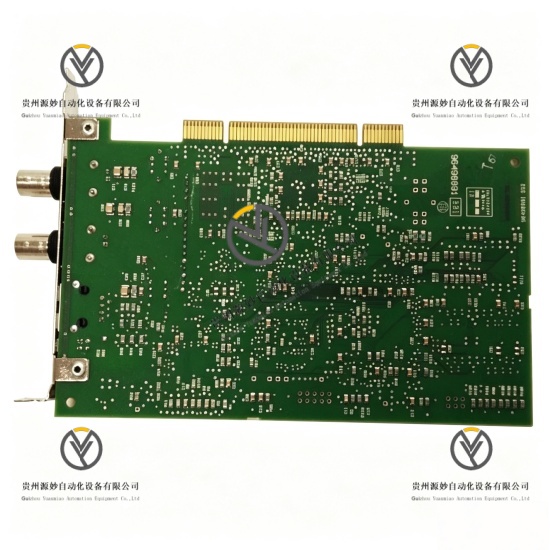

Honeywell TC-PCIC02  总线接口模块

产品说明

Honeywell TC-PCIC02是工业控制系统专用ControlNet总线接口模块，适配霍尼韦尔工业自动化控制平台，作为上位工控设备与现场总线系统的核心数据交互单元。模块集成PCI总线与ControlNet总线双向转换功能，支持多协议兼容通信，可实现工控主机与现场IO设备、控制器之间的高速数据传输与指令交互。设备采用工业级硬件架构，具备电磁抗干扰、信号滤波、数据容错能力，支持长期连续在线运行，广泛适配流程工业自动化控制系统总线组网与数据通讯场景。

具体参数

设备类型 ControlNet总线PCI接口通信模块

总线规格 ControlNet工业现场总线

硬件接口 PCI标准插槽接口

额定供电电压 24VDC

供电电压范围 12VDC至32VDC

支持通信协议 Modbus RTU、Modbus TCP/IP、EtherNet/IP、ControlNet

模拟输入通道 32路单端输入

共模抑制比 70dB（DC–60Hz，500Ω不平衡负载）

常态抑制比 19dB@60Hz

信号滤波模式 单极点RC滤波，-3dB截止频率6.5Hz

工作温度范围 -40℃至+70℃

存储温度范围 -45℃至+85℃

整机尺寸 105mm×63mm×26mm

整机重量 120g

合规认证 CE、UL、RoHS工业认证

核心功能 ControlNet总线数据收发、PCI总线协议转换、多协议通信适配、模拟信号采集滤波、工业总线组网、系统数据交互、现场设备通讯联动

产品性能

总线通信性能，原生兼容ControlNet核心总线协议，同时支持多类主流工业通信协议，总线数据传输速率稳定，无数据丢包与传输延迟问题。

信号处理性能，搭载专用RC滤波电路与高抑制比电路结构，有效滤除工业现场工频干扰与杂波信号，保障采集信号纯净度与准确性。

协议转换性能，实现PCI总线与ControlNet总线双向无损转换，适配工控主机与现场总线设备的跨架构数据交互，系统兼容性极强。

多路采集性能，配置32路单端模拟输入通道，支持多路现场信号同步采集，通道运行独立互不干扰，采集一致性高。

环境适配性能，超宽温工作区间适配工业严苛工况，整机轻量化紧凑型结构，适配标准工控设备插槽安装，适配性广泛。

抗干扰性能，工业级电路布局与硬件防护设计，具备优异的共模、差模干扰抑制能力，适配高电磁干扰工业现场长期运行。

稳定运行性能，支持7×24小时不间断在线通信与数据采集，硬件故障率低，总线组网运行稳定，保障控制系统协同工作连续性。

型号解析

TC：Honeywell工业控制接口模块系列专属前缀代码

PC：PCI总线接口硬件规格标识

IC：Interface Control缩写，代表总线接口控制功能单元

02：第二代硬件优化定型版本流水编号
