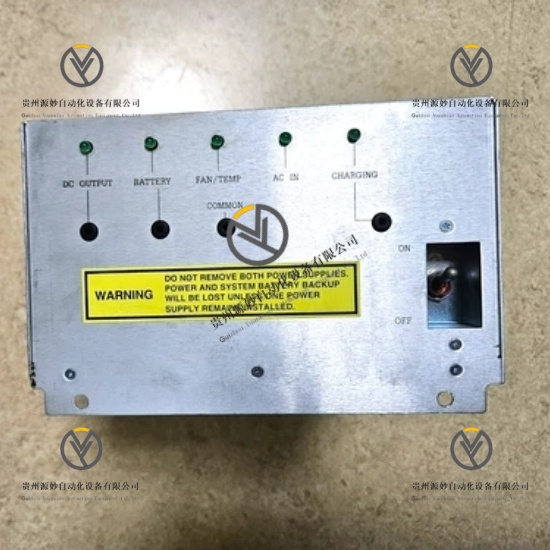

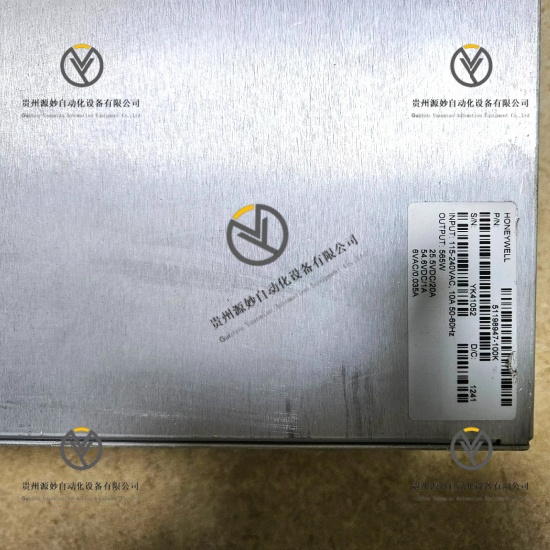

Honeywell 51198947-100K 过程管理站电源模块

产品说明

Honeywell 51198947-100K是Experion PKS系统专用HPM高性能过程管理站电源模块，属于UCN通用控制网络核心供电单元。模块支持交流市电与48VDC电池双路输入供电，内置电池充电电路与工频同步输出电路，可将输入电压稳定转换为系统标准直流工作电压，为HPM机架内部主控板卡、IO模块、通信单元提供持续稳压电源。设备支持多模块并联冗余运行，具备过载、过压、过流完整保护机制，适配工业7×24小时不间断连续生产工况，保障DCS控制系统核心硬件稳定运行。

具体参数

设备类型 HPM高性能过程管理站电源模块

适配系统 Honeywell Experion PKS、UCN通用控制网络系统

交流输入电压 85VAC至264VAC

直流备用输入电压 48VDC

交流供电输出电压 25.25VDC（10A负载）

电池供电输出电压 24.25VDC（10A负载）

额定输出负载电流 10A

工频同步输出规格 6VAC，35mA

并联运行模式 支持多模块并联冗余工作

降温负载阈值温度 55℃

最高工作环境温度 65℃

高温降载系数 0.5A/℃

满载工作温度范围 -20℃至+55℃

存储温度范围 -40℃至+85℃

防护机制 过压保护、过流保护、过载保护、短路保护

认证标准 CE工业合规认证

核心功能 双路电源输入切换、系统稳压供电、48V电池充电、工频时钟同步输出、冗余并联供电、故障自主保护、HPM机架整机供电

产品性能

双路供电性能，兼容交流市电与48VDC电池备用输入，可实现市电断电无缝切换电池供电，全程保障系统供电不中断。

稳压输出性能，负载工况下输出电压精度稳定，电压波动幅度可控，可为精密工控板卡提供纯净稳定的直流电源。

冗余并联性能，支持多台模块并联运行，可搭建高可靠冗余供电架构，消除单点供电故障风险。

电池管理性能，内置专用充电电路，可对48V备用电池自动充电与状态管控，保障备用电源时刻处于待命状态。

温度适配性能，支持宽温满载运行，超温区间具备线性降载保护机制，高温环境下杜绝设备过载损坏。

安全防护性能，集成多重电气保护功能，可自主响应过压、过流、过载、短路故障，故障状态下自动闭锁输出，保护后端整套硬件设备。

系统适配性能，原生适配HPM机架与UCN网络架构，与PKS系统软硬件完全匹配，即装即用无需额外配置。

型号解析

51198947：霍尼韦尔HPM系列专用电源模块原厂物料主编码

100：基础标准版硬件定型规格代码，代表标准功率输出版本

K：硬件迭代优化版本后缀，代表工业稳定量产优化版本
