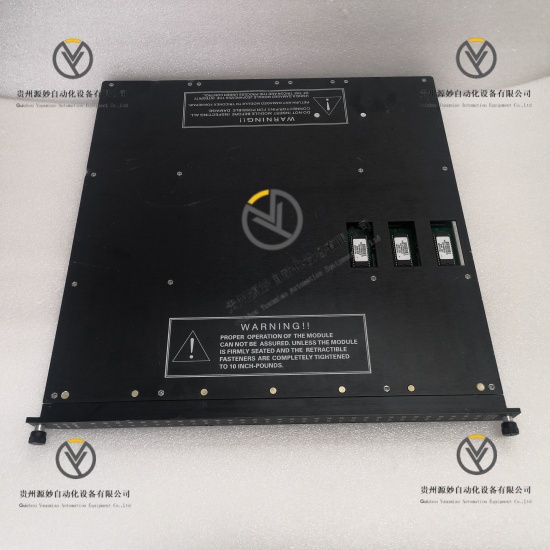

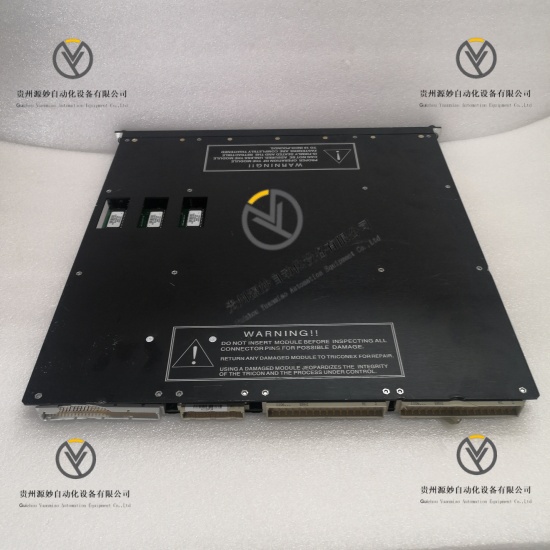

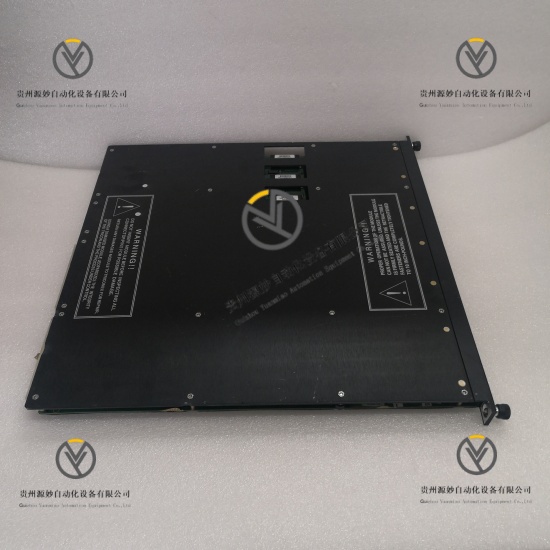

TRICONEX 3503E  数字输入模块

产品说明

TRICONEX 3503E 是一款高性能数字输入模块，隶属于 TRICONEX 安全仪表系统（SIS）核心组件。核心功能是采集现场数字传感器、开关、触点等设备的信号，通过三重模块冗余（TMR）架构进行安全处理后，稳定传输至控制器，为紧急停车、安全联锁等关键功能提供实时数据支撑。模块符合 IEC 61508 标准及 SIL 3 安全完整性等级认证，支持 24V AC/DC 双输入电压类型，适配严苛工业环境下的安全关键应用，是连接现场设备与控制系统的高可靠性接口单元。

具体参数

电气参数

工作电压 24V AC/DC，推荐输入范围 20-42.5V AC/DC最大耐受电压 42.5V AC/DC，具备过压耐受能力输入通道 32 路独立数字输入通道，每组 8 路分组设计输入类型 兼容灌电流与源电流两种输入模式输入频率范围 支持 DC 或 47-63Hz 交流信号响应时间 ≤2ms，确保信号实时处理输入阻抗 2.2kΩ，匹配主流现场设备隔离等级 光电隔离，隔离电压 3500V，杜绝通道间串扰通信协议 支持 Triconex 专有协议、Modbus TCP/IP、EtherCAT 等通信接口 配备以太网接口、RS-485 接口，支持多系统互联功耗 小于 5W，低功耗设计节省能源认证标准 符合 IEC 61508、API 615 标准，通过 SIL 3 认证

机械参数

外形尺寸 120mm×80mm×50mm，紧凑设计适配标准机架重量 约 0.75kg，轻量化便于安装维护安装方式 机架式安装，兼容 TRICONEX 标准机箱插槽连接方式 支持屏蔽线缆连接，适配现场布线需求防护等级 IP65，防尘防水适配恶劣现场环境外壳材质 工业级高强度阻燃材料，抗电磁干扰性能优异状态指示 配备运行（绿色）、故障（红色）LED 指示灯，实时反馈工作状态

环境参数

工作温度 -40℃至 70℃，全温度范围无性能降额存储温度 -40℃至 85℃，耐受极端运输与仓储条件相对湿度 5% 至 95%（无冷凝），适应高湿工业场景抗振动性能 符合 IEC 60068-2-6 标准，耐受工业现场振动干扰抗冲击性能 符合 IEC 60068-2-27 标准，抵抗意外冲击影响电磁兼容 符合工业电磁干扰防护标准，抗干扰能力达标

产品性能

冗余设计可靠，TMR 三重模块冗余架构 + 多数表决逻辑，单点故障不影响系统运行安全等级卓越，SIL 3 安全完整性等级，满足高风险场景安全要求通道配置丰富，32 路独立输入通道，适配复杂系统多信号采集需求响应速度快，≤2ms 信号响应时间，保障安全联锁实时触发抗干扰能力强，3500V 高隔离电压 + 光电隔离技术，确保信号传输纯净自诊断功能完善，持续监测模块及通道状态，故障及时报警便于维护环境适应性广，宽温运行 + IP65 防护，耐受粉尘、潮湿等严苛工况集成兼容性好，无缝适配 TRICONEX Tricon 系统，支持多协议互联扩展
