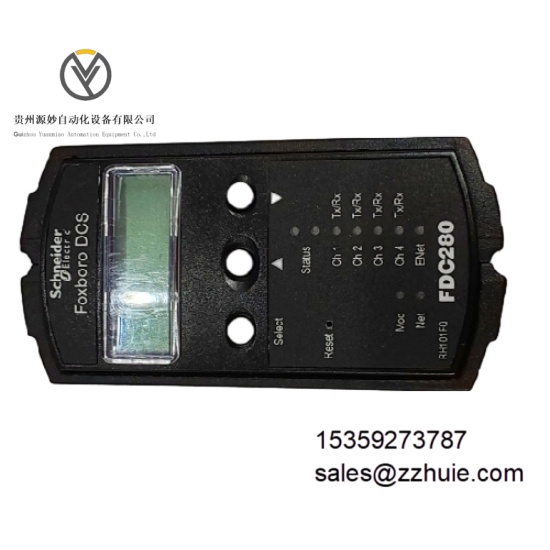

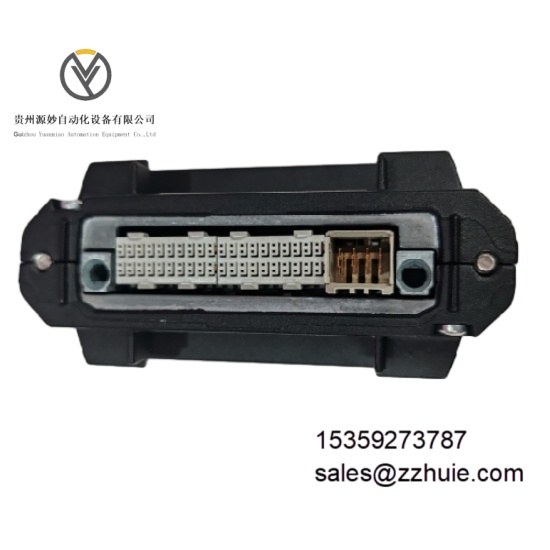

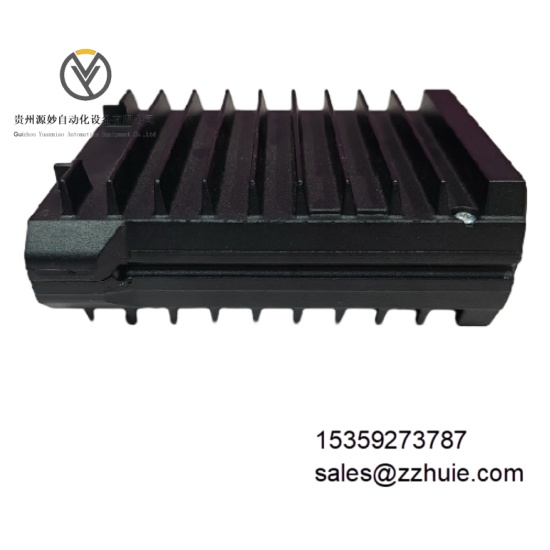

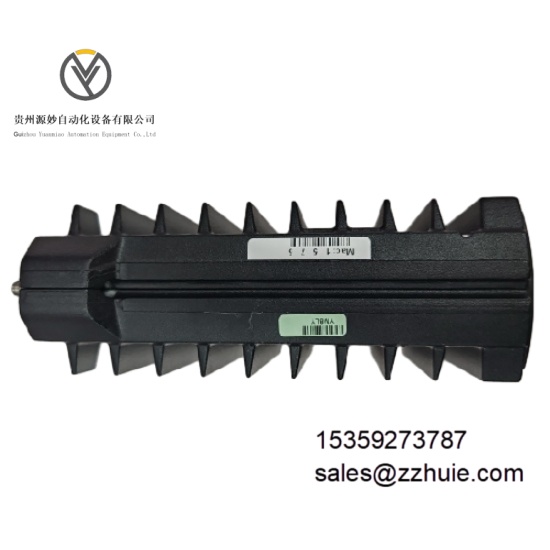

FOXBORO FDC280 RH101FQ现场设备控制器

产品说明

FOXBORO FDC280 RH101FQ 是一款支持冗余配置的现场设备控制器，专为工业自动化系统设计。其核心功能是通过以太网或串行接口连接 PLC、驱动器等分布式控制设备，实现与 EcoStruxure™ Foxboro DCS 系统的无缝集成schneider-electric.cn。该控制器采用双核心处理器架构，其中控制核心（Core 1）运行控制软件及 DCS 网络通信协议，扩展核心（Core 2）支持第三方协议解析，可直接与 Modbus TCP、Ethernet/IP 等设备通信。其硬件设计符合 CE 认证标准，支持现场机柜安装，无需额外防护机柜即可在 - 20°C 至 + 60°C 环境中稳定运行。

具体参数

• 输入电压：24V DC（工作范围 19.2-28.8V DC）

• 通信接口：2 个千兆以太网端口（支持 TSN 时间敏感网络）、1 个 RS-485 端口（支持 Modbus RTU）、1 个 USB Type-B 配置接口

• 处理性能：双核心 500MHz ARM Cortex-A9 处理器，控制逻辑执行周期≤0.5ms

• 内存配置：1GB DDR3 RAM，4GB eMMC 存储（可扩展至 32GB）

• I/O 容量：通过 FBM200C 系列模块支持最多 256 点数字量或 128 点模拟量 I/O

• 冗余特性：支持双控制器热备（25ms 切换时间），内置铁电存储器（FRAM）保存历史数据

• 工作温度：-20°C 至 + 60°C（非冷凝环境）

• 防护等级：IP54（机柜内安装）

产品性能

• 多协议集成能力：原生支持 12 种工业协议，包括 Profinet RT、EtherCAT、OPC UA 等，可同时连接不同品牌 PLC 和智能仪表se.com。其扩展核心可通过在线升级加载新协议驱动，无需停机维护。

• 高精度同步控制：双以太网端口集成 TSN 功能，支持微秒级网络同步，适用于半导体晶圆搬运机器人等高精度协同场景se.com。

• 故障容错机制：采用专利双控制器热备技术，主备切换期间控制逻辑保持连续，确保化工反应釜等关键设备无扰动运行。内置健康监测模块，实时诊断 CPU 负载、内存使用率及通信链路状态。

• 灵活扩展架构：通过 FBM200C 模块实现 I/O 扩展，支持即插即用配置，可快速适配石油钻机等移动设备的分布式 I/O 需求。其底板设计支持垂直或水平安装，节省 50% 机柜空间
