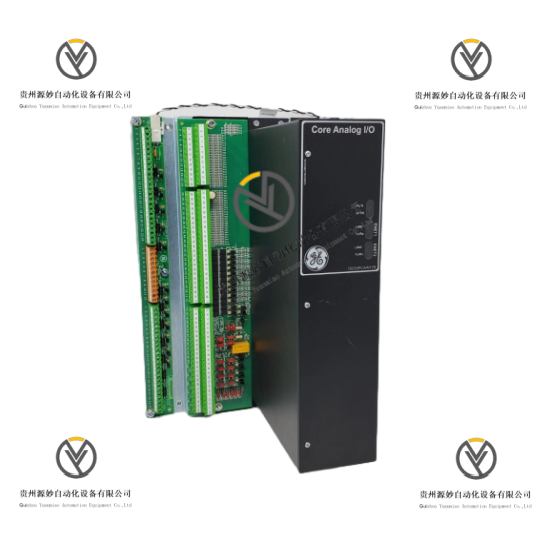

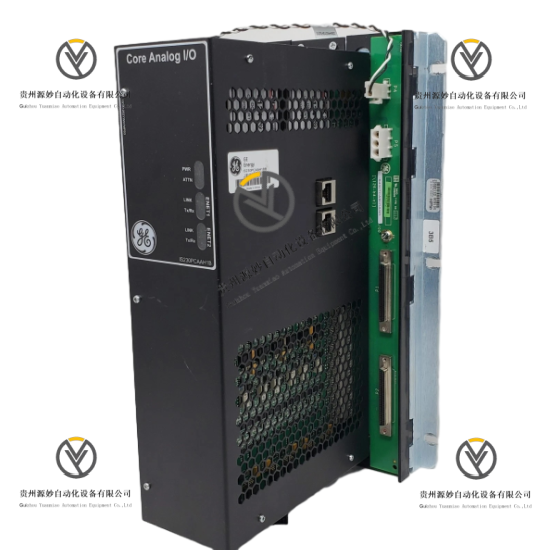

GE IS230PCAAH1B  模拟输入/输出（I/O）模块

产品说明

GE IS230PCAAH1B是GE（通用电气）原厂生产的工业级核心模拟输入/输出（I/O）模块，隶属于GE Mark VIe系列，是Mark VIe分布式控制系统及Speedtronic涡轮机控制系统的核心配套组件。该产品原产美国，采用表面贴装技术设计，集成多种模拟信号处理功能，可提供大量燃气轮机运行所需的模拟信号I/O，能精准采集热电偶、4-20mA电流回路、地震信号、线性可变差动变压器（LVDT）激励及输入、脉冲率等信号，同时输出伺服线圈信号，与TCAS、TCAT系列端子板配套使用，适配GE Mark VIe系列以太网I/O组件及JGPA板，可安装于标准工业机架，能在严苛工业环境中长期稳定运行，为燃气轮机、蒸汽轮机等关键设备的控制与监测提供全面、精准的信号传输支撑。

具体参数

品牌 GE（通用电气），所属系列 GE Mark VIe系列

产品类型 核心模拟输入/输出（I/O）模块、工业控制模块、GE原厂备件

型号 GE IS230PCAAH1B

原产国 美国（GE原厂生产）

适配设备 GE Mark VIe系列分布式控制系统、Speedtronic涡轮机控制系统、TCAS/TCAT系列端子板、JGPA板、Mark VIe以太网I/O组件

核心功能 模拟信号采集与输出、LVDT激励、伺服线圈控制、信号分配与处理、故障诊断

输入通道数 25路模拟输入通道

输入信号类型 热电偶输入、4-20mA电流回路输入、地震信号输入、LVDT激励及输入、脉冲率输入

输出信号类型 4-20mA电流信号、伺服线圈输出

模拟输入精度 0-10V DC输入±0.50%，LVDT励磁监视器输入±1.00%

输出精度 伺服驱动器输出±3.50%

电源电压 28VDC±5%

工作温度范围 -30℃至65℃

存储温度范围 -40℃至85℃

相对湿度 5%至95%，无冷凝

防护等级 IP20

物理尺寸 33.02cm×17.8cm（高×宽）

物理重量 约2.5kg

安装方式 标准工业机架安装

技术工艺 表面贴装技术

通信接口 2个RJ45以太网接口

端子类型 120个欧式盒式端子

配置软件 支持GE ControlST软件（需符合版本要求）

适用系统 单工、双工及TMR（三取二）系统

保护功能 过流、过压保护，故障诊断报警功能

产品材质 工业级强化外壳、耐高温绝缘材料

加工定制 否

认证标准 符合CE、IEC相关认证标准

质保期限 12个月

产品性能

GE IS230PCAAH1B为GE原厂正品，适配性强，可无缝集成于GE Mark VIe系列控制系统，安装维护便捷，单个TCAT端子板可将信号输入分配至1-3个关联的该模块，无需单独更换内部电路板，整体可靠性突出。该产品信号处理精度高，多种信号类型适配能力强，能满足燃气轮机等关键设备的多类型信号采集与控制需求，采用表面贴装技术，结构紧凑坚固，抗电磁干扰、抗振动能力符合工业标准。产品具备完善的故障诊断功能，可快速定位运行异常，支持系统固件升级，能在严苛工业环境中连续稳定运行，有效提升涡轮机控制系统的运行效率和安全性，降低运维成本。
