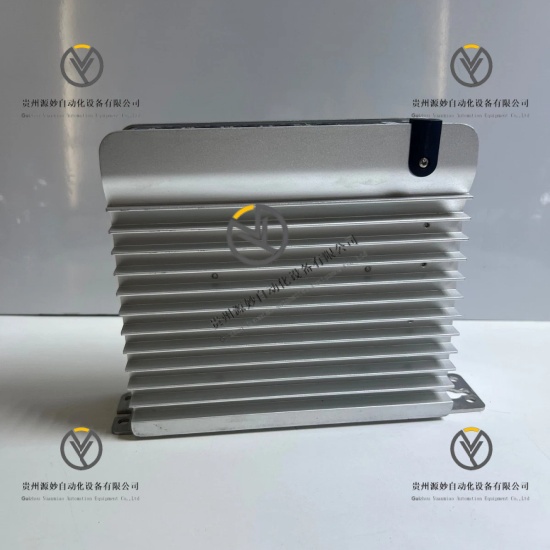

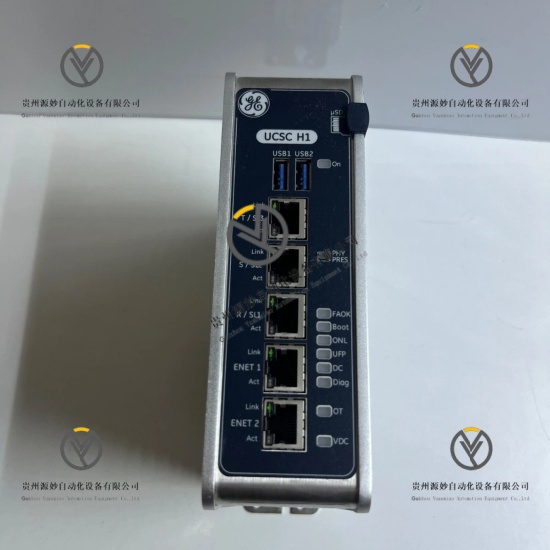

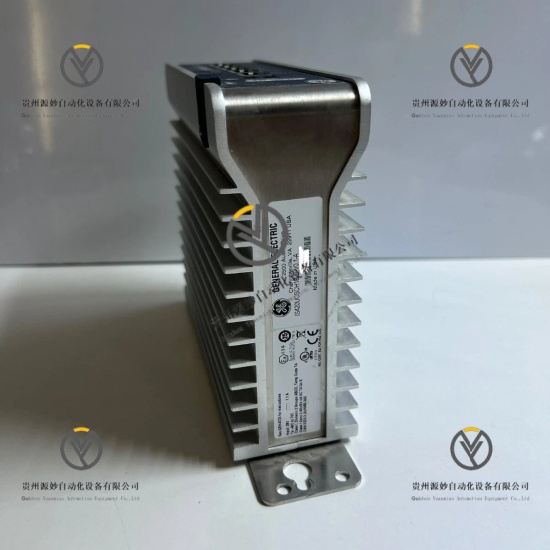

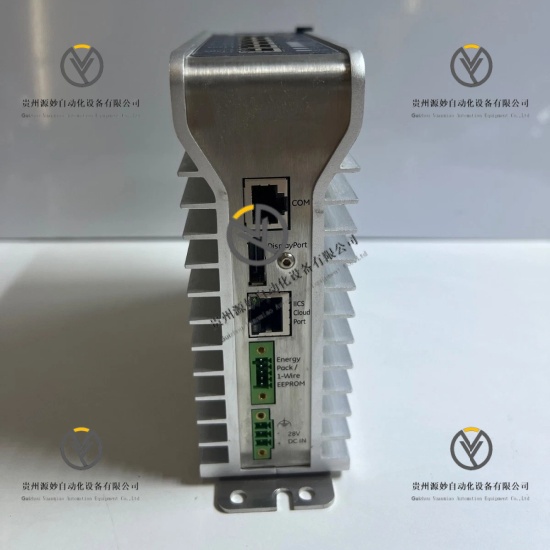

GE IS420UCSCH1B 四核网关控制器

产品说明

GE IS420UCSCH1B是GE Mark VIe、Mark VIeS安全涡轮控制系统专用四核网关控制器，为电站涡轮控制核心运算与通讯交互硬件。设备搭载工业级四核处理器，集成大容量高速内存与多类型工业通讯端口，原生支持EtherCAT、PPNG、EFA专用控制协议。模块承担系统逻辑运算、跨设备数据转发、总线通讯调度与安全控制任务，符合IEC 61508 SIL2/3安全认证标准，适配燃气轮机、蒸汽轮机控制系统长期不间断运行工况，是大型电站自动化控制系统的核心主控单元。

具体参数

设备类型 工业四核网关主控控制器

适配系统 Mark VIe、Mark VIeS涡轮安全控制系统

处理器型号 AMD G-Series GX-412HC

处理器核心 四核工业级处理器

处理器主频 1.2GHz

内存规格 4GB DDR3-1333 SDRAM

通讯端口 6路以太网端口、2路USB2.0端口、IONet总线接口

支持协议 EtherCAT、PPNG、EFA嵌入式控制协议

安全认证 IEC 61508 SIL2/SIL3功能安全认证

工作供电电压 24V DC工业标准供电

散热方式 自然对流散热

工作温度范围 -40℃至+85℃

存储温度范围 -40℃至+85℃

工作湿度范围 5%RH至95%RH（无凝露）

核心功能 系统高速逻辑运算、跨设备数据网关转发、工业总线通讯调度、涡轮设备安全控制、系统协议适配、设备运行状态管理

产品性能

高速运算性能，搭载1.2GHz四核工业处理器，搭配高速DDR3内存，可高效处理涡轮系统复杂逻辑运算与批量数据任务。

多协议适配性能，原生兼容EtherCAT、PPNG、EFA等工业专用协议，可无缝对接Mark VIe系列全套控制设备。

稳定通讯性能，集成多路以太网、USB及IONet总线接口，支持多设备并行数据交互，通讯传输延迟低、稳定性强。

安全管控性能，通过SIL2/3双重功能安全认证，具备完善的安全逻辑闭锁与故障防护机制，保障电站设备运行安全。

宽温耐受性能，超大工业温区适配能力，高低温严苛工况下可保持处理器与通讯系统稳定运行。

长效运行性能，无风扇对流散热设计，无机械损耗，支持电站7×24小时不间断连续运行。

型号解析

IS420：GE Mark VIe系列高端主控控制器通用前缀代码

UCSC：功能定义代码，代表通用安全网关控制核心单元

H：硬件功能版本迭代代码

1B：硬件配置修订代码，代表标准化稳定量产版本
