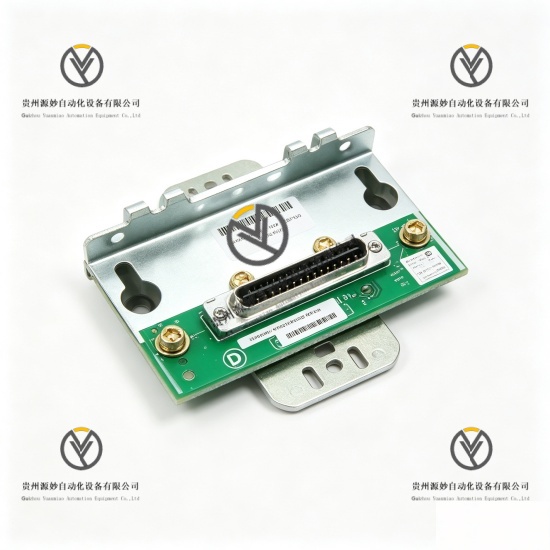

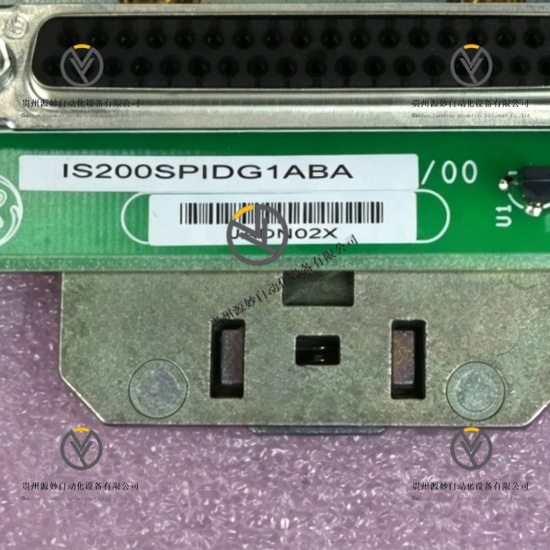

GE IS200SPIDG1A 端子模块

产品说明

GE IS200SPIDG1A是Speedtronic Mark VIe控制系统专用附件ID端子模块，属于燃机控制系统分布式I/O配套核心板卡。该模块作为主控系统与现场外设的信号转接接口，集成端子接线、信号状态指示、硬件身份识别与回路适配功能，可实现系统I/O信号稳定传输与硬件模块识别匹配。板卡搭载标准化接线端子与LED状态指示灯组，适配24V DC工业数字信号工况，内置限流保护与信号滤波电路，可规避现场电气干扰引发的信号异常。产品适配GE全系列Mark VIe燃机、汽机控制系统，出厂完成全功能电气标定与老化测试，支持24小时不间断稳态运行，是发电工控系统硬件替换、设备维保、系统扩容的标准配套模块。

具体参数

设备类型 燃机控制系统附件ID端子I/O模块

产品系列 GE Speedtronic Mark VIe控制系统系列

核心功能 硬件ID识别匹配、数字信号转接传输、回路状态监测、故障可视化指示、电气限流保护

适配系统 GE Mark VIe、Mark VIeS涡轮与发电控制系统

端子数量 24路独立螺丝接线端子

状态指示灯数量 16路LED状态指示

额定信号电压 24V DC

单端子最大承载电流 2A

系统输入供电规格 28.6V DC，最大0.17A

电路配置 内置限流电阻、滤波电路、防短路保护回路

工作温度范围 -20℃至+55℃

存储温度范围 -40℃至+85℃

运行相对湿度 5%~95%，非冷凝环境

硬件结构 工业级加固PCB板卡，阻燃封装结构

安装方式 控制柜机架嵌入式固定安装

运行模式 24小时不间断硬件身份识别、信号转接、状态监测、回路保护

产品性能

精准硬件识别性能，内置专属ID识别程序，可自动匹配控制系统硬件组态，实现模块精准适配与系统识别。

稳定信号传输性能，标准化端子回路设计，保障24V DC数字信号无损传输，无信号衰减与数据错位。

可视化状态监测性能，16路LED指示灯实时反馈各回路运行状态，快速定位接线异常、回路故障问题。

电气安全防护性能，内置限流与短路保护回路，可有效抑制电流异常，保护后端主控与外设设备。

强抗干扰适配性能，集成信号滤波电路，抵御工业现场电磁、谐波干扰，适配电站复杂工况。

高兼容适配性能，原生适配全系Mark VIe系列控制系统，替换安装无需修改系统组态，运维便捷。

长效稳定运行性能，工业级元器件与加固PCB工艺，宽温湿热工况下可长期连续运行，性能无衰减。

型号解析

IS：产品系列编码，代表Industrial System工业控制系统I/O板卡系列

200：硬件规格编码，代表Mark VIe系统专用标准尺寸工控板卡

SPID：功能缩写编码，代表Specialty Identification附件身份识别功能模块

G：硬件版型编码，代表标准工业加固版型配置

1A：版本迭代编码，代表初代定型量产标准版硬件版本
