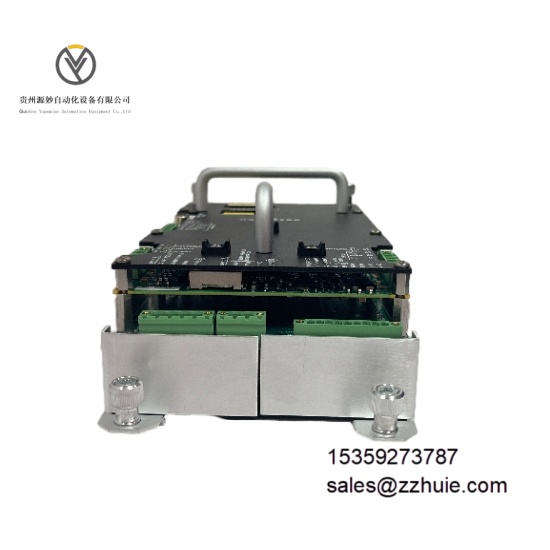

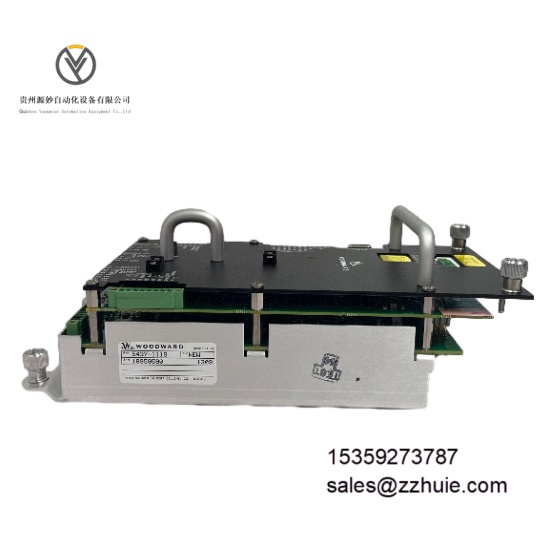

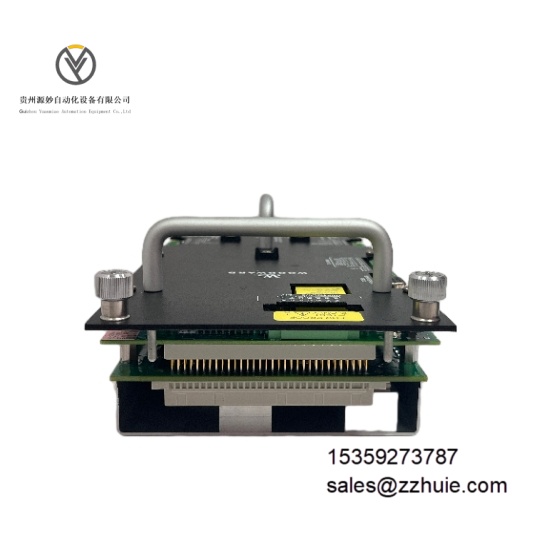

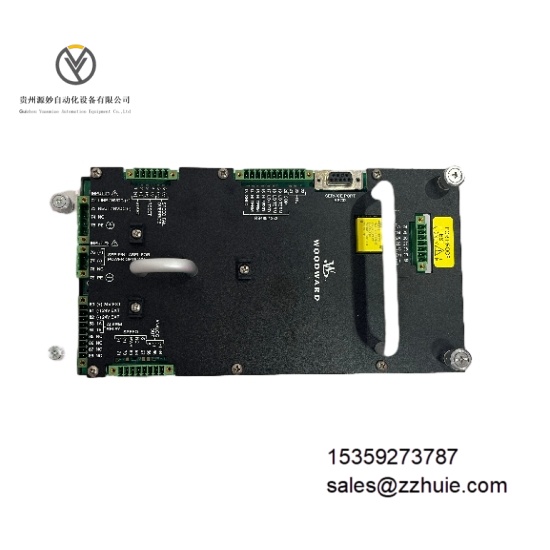

WOODWARD 5437-1119 是 ProTech-GII 系列工业级安全备用模块，专为涡轮机及发动机安全系统设计，核心功能包括两方面：一是作为 8237-1226 Rev D 及后续型号、8237-1369 等安全设备的备份组件，适配 ProTech-GII 表决继电器柜；二是提供硬件与软件适配方案，支持将 legacy ProTech-GII 型号现场升级至最新版本，升级需符合伍德沃德产品变更通知 06912 中列出的所有改进要求。模块内置硬 PLC 处理器，采用模块式结构与 2-3-2 表决架构，集成 4.2 英寸显示屏用于参数配置与状态监控，具备过速、过热、低油压等多重保护功能，通过冗余设计确保安全系统在单模块维护时持续运行，是动力设备 “安全冗余 - 升级适配 - 故障容错” 的关键组件。
电气参数
供电输入：90–264Vac/47–63Hz，额定功耗 30W
输出电压：标称高输出 115V AC/240V AC/125V DC 可选，标称低输出 24V DC
通信接口：1 路 RS485 串口，支持 Modbus RTU 协议，波特率 9600-115200bps 可调
表决架构：2-3-2 表决继电器设计，支持 3 路独立输入信号表决
保护功能：过速保护、过热保护、低油压保护，内置过压过流保护
控制核心：硬 PLC 处理器，支持 LD 指令逻辑处理
隔离等级：输入与输出回路间电气隔离，介电测试电压 2.5kV AC（1 分钟）
冲击电流：115Vac 下 10A，220Vac 下 20A
环境参数
工作温度：-20°C 至 60°C（全温域无降额运行）
存储温度：-20°C 至 70°C
相对湿度：5% 至 95%（非冷凝，40°C 环境下 90% 湿度连续运行 72 小时无故障）
抗振性能：0.04G²/Hz，1.04Grms，10-500Hz（符合工业级振动标准）
防护等级：模块本体安装于机柜后达 IP56
污染等级：2 级（符合 IEC 60664-1 标准）
认证标准：SIL 3 安全等级认证，符合 IEC 61508 标准，CE 认证
机械参数
尺寸：长 254mm× 宽 127mm× 高 76mm（模块本体）
包装尺寸：330mm×486mm×153mm
重量：约 2.3kg（包装前）
安装方式：现场安装或直接上机安装，适配标准机柜插槽
外壳材质：阻燃增强塑料（UL 94 V-0 级，含耐硫 conformal 涂层）
显示配置：4.2 英寸现场显示屏，支持参数设置与状态监控
指示灯：电源状态（PWR，绿色常亮）、运行状态（RUN，绿色 1Hz 闪烁）、故障状态（ERR，红色常亮）、表决状态（VOTE，黄色闪烁）
采用 2-3-2 表决架构实现信号冗余判断，故障检测响应时间≤10ms，可在单模块故障时自动屏蔽异常信号，保障安全系统持续运行。支持在线更换维护，单个模块检修时其余组件正常工作，无需中断设备运行。
硬 PLC 处理器逻辑处理速度达 100ns / 指令，可快速执行复杂安全控制算法。过速检测精度 ±0.1% 额定转速，能精准触发涡轮机停机保护。通信接口数据传输延迟≤50ms，故障信息实时上传至监控系统，诊断覆盖率≥99%。
在 - 20°C 至 60°C 宽温环境及 0.04G²/Hz 振动条件下保持稳定运行，符合 Class 3C2 环境耐硫要求，平均无故障时间（MTBF）≥800,000 小时（MIL-HDBK-217F，25℃环境）。
