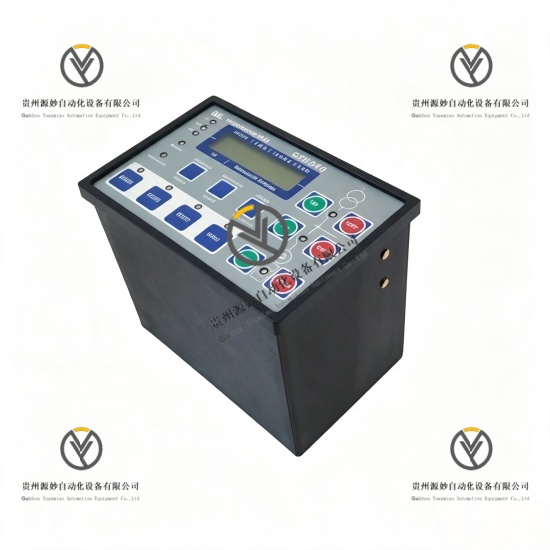

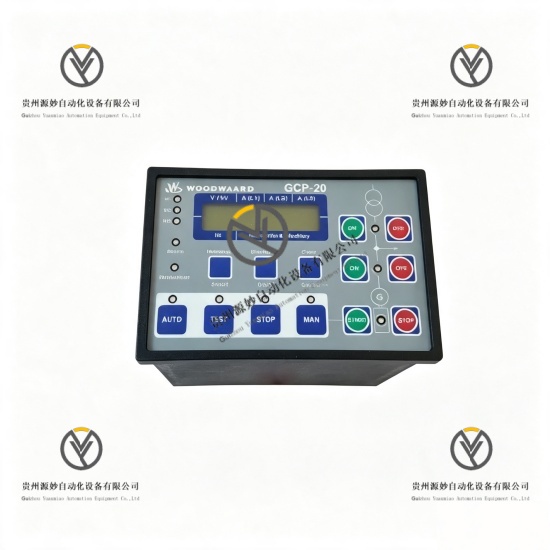

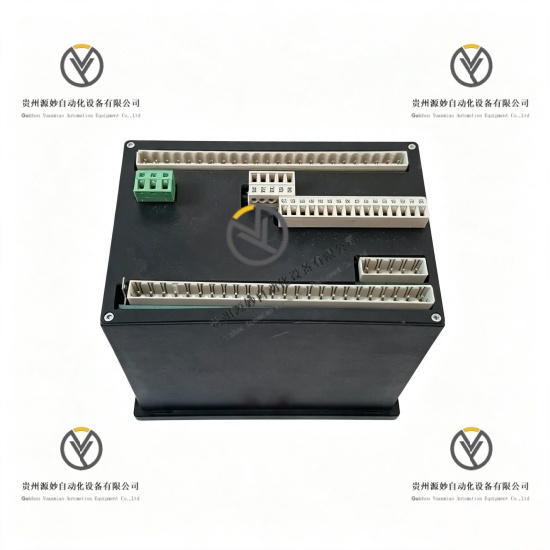

WOODWARD 5448-914 发电机组集成控制模块

产品说明

WOODWARD 5448-914为GCP-20系列专用发电机组集成控制模块，是发电系统自动化控制的核心硬件。模块集成电压监测、频率采集、机组逻辑控制与继电输出功能，适配三相交流发电机组工况，可独立完成发电机组运行监测、参数校准、逻辑联锁与故障管控。设备支持12V/24V双电压供电，具备高规格电气耐受能力，适配工业与船舶发电长期连续运行场景，可稳定保障发电机组自动化运行、参数精准管控与系统安全联锁。

具体参数

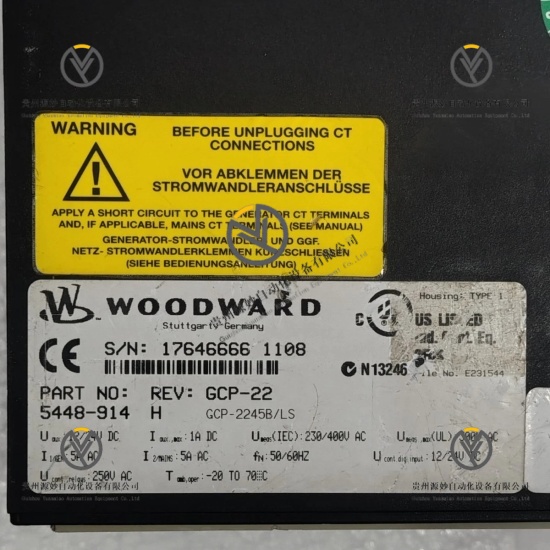

设备类型 GCP-20系列发电机组集成控制模块

辅助供电电压 12V DC / 24V DC

辅助供电最大电流 1A

测量电压额定规格 230/400V AC

测量电压最大耐受值 300V AC

测量电流额定规格 5A AC

测量频率规格 50Hz / 60Hz

数字控制输入电压 12V DC / 24V DC

继电器输出耐受电压 250V AC

设备净重 930g

外壳类型 Type 1标准防护外壳

工作温度范围 -20℃至+70℃

存储温度范围 -40℃至+85℃

运行相对湿度 5%至95%，非冷凝环境

防护等级 IP20

核心功能 发电机组电压监测、频率采集运算、机组运行逻辑控制、参数自动校准、故障状态监测、继电器联锁输出、发电系统自动化管控

产品性能

多电压适配性能，原生支持12V、24V直流双规格辅助供电，适配工业与船舶现场多种供电体系，供电适配性广泛。

高耐受电气性能，测量回路可耐受300V AC高压、5A额定电流，可抵御发电系统瞬时电压电流冲击，运行稳定无异常。

精准采集性能，适配50Hz/60Hz标准工频工况，可精准采集机组电压、频率、电流参数，保障发电参数监测精度。

逻辑管控性能，集成完整发电机组控制逻辑，可实现机组自动化运行管控、参数调节与故障联锁保护，集成度高。

稳定输出性能，继电器输出回路耐受250V AC电压，可稳定驱动各类联锁执行设备，输出动作精准可靠。

工况耐受性能，工业级宽温运行设计，适配复杂温湿度工况，可长期在振动、潮湿的发电现场连续运行。

集成集约性能，一体化模块化设计，整合采集、运算、控制、输出功能，无需额外拓展配件，设备运维便捷。

型号解析

5448：系列代码，代表WOODWARD发电机组智能控制硬件系列

914：规格版本代码，代表GCP-20系列双电压供电、高电气耐受、一体化集成的标准发电机组控制模块版本
