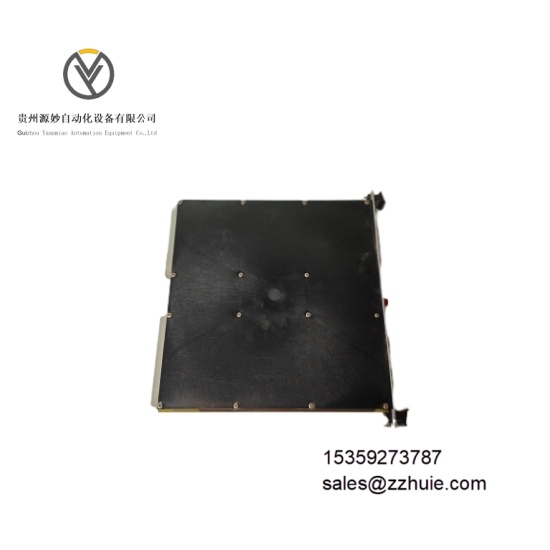

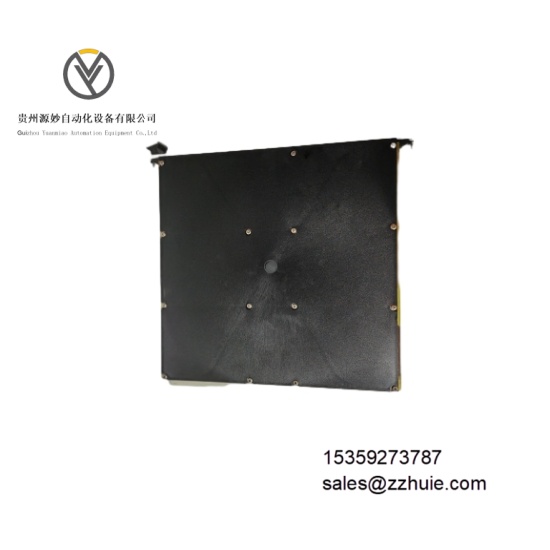

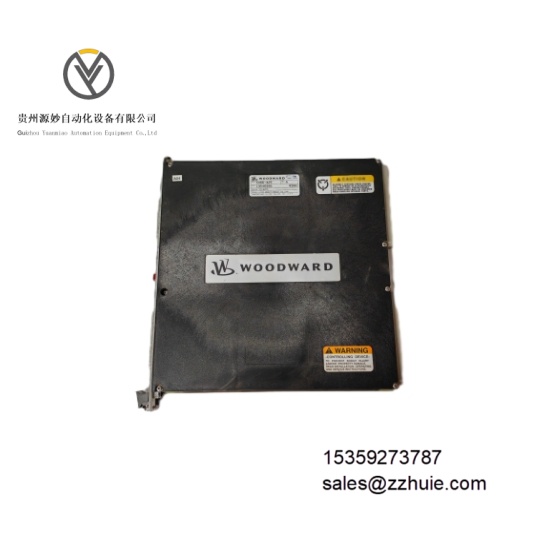

WOODWARD 5466-425  模拟量输入 / 输出模块

产品说明

WOODWARD 5466-425 是伍德沃德（Woodward）专为工业自动化系统设计的高密度模拟量输入 / 输出模块，支持 24 通道同步数据采集与控制。该模块将 0-25mA 模拟信号转换为数字量传输至控制系统，并可输出 0-20mA 信号驱动执行器，适用于过程控制、电力监测等场景。其金属外壳设计符合 IP65 防护等级，可在 - 40°C 至 + 85°C 的宽温环境下运行，确保恶劣工况下的稳定性。

具体参数

电气参数输入范围：0-25mA（精度 ±0.1% FS）输出范围：0-20mA（精度 ±0.2% FS）更新时间：5ms / 通道（同步采样）供电电压：24V DC（±10% 波动耐受）通道隔离：500V DC（通道间及对地）通信接口：通过背板总线与 MicroNet 控制器通信

机械参数外形尺寸：150mm（长）×100mm（宽）×50mm（高）外壳材质：阻燃金属（UL94 V-0 级）重量：约 0.5kg安装方式：35mm DIN 导轨安装，适配 MicroNet 机箱插槽状态指示：2 个 LED 指示灯（绿色：电源正常；黄色：通信状态）

环境参数工作温度：-40°C 至 + 85°C（非冷凝环境）存储温度：-40°C 至 + 100°C抗振动性能：10-500Hz 频率范围，1g 加速度（正弦波）电磁兼容：符合 EN 55022 Class A（发射限值）、EN 55024（抗扰度）标准认证：CE（EMC）、CSA

产品性能

高密度通道配置，单模块集成 24 路模拟量 I/O，节省机柜空间并降低布线成本。

快速同步采样能力，5ms 更新时间确保实时控制响应，适用于动态过程调节。

高可靠性设计，通道间电气隔离达 500V DC，支持热插拔功能，维护时无需停机。

宽温环境适应性，-40°C 低温启动无延迟，+85°C 高温环境下性能衰减≤2%，满足户外及化工车间等严苛环境需求。
