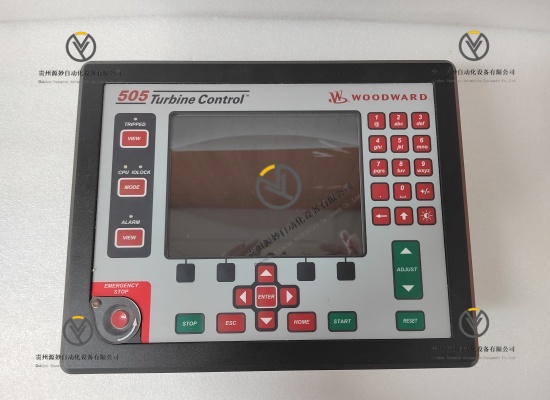

WOODWARD 8200-1300是美国伍德沃德（Woodward）公司旗下505D系列前端面板安装型用户可配置蒸汽轮机数字调速控制器，是基于全球信赖的505平台升级的新一代产品，内置先进的多语言界面HMI屏幕。该控制器核心功能是对单阀或单抽汽/补汽工业蒸汽轮机进行启动、停止、控制和保护，适用于驱动发电机、压缩机、泵或工业风机的蒸汽轮机或透平膨胀机。控制器配备集成图形化控制面板显示和键盘，包含紧急停止按钮、启动/停止按钮、ESC和主页按钮、数字键盘及方向按钮，内置5个PID控制器（速度/负载PID控制器、串级PID控制器和AUX1/AUX2 PID控制器），支持数据记录和RemoteView远程监控控制功能，为工业蒸汽轮机提供精准、可靠的数字控制解决方案。
品牌 伍德沃德（Woodward，美国品牌）
产品系列 505D系列数字调速器
产品类型 前端面板安装型蒸汽轮机数字调速控制器
型号 8200-1300
电源类型 LVDC（18-32 Vdc，标准24 Vdc）
控制精度 ±0.25%速度控制精度
处理架构 三重冗余32位处理架构
屏幕尺寸 8.4英寸图形化HMI屏幕

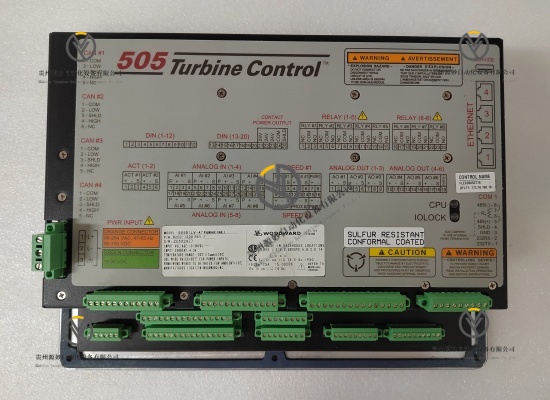

输入配置 16个触点输入（4个固定，12个可编程），6个可编程电流输入（4-20mA）
输出配置 4个模拟输出（0-10V DC或4-20mA可选），8个继电器输出
PID控制器数量 5个独立PID控制器
通信协议 支持Modbus RTU/TCP、Ethernet/IP、RS232、RS485
工作温度范围 -40°C至+70°C
存储温度范围 -40°C至+85°C
防护等级 NEMA 4X/IP66
物理尺寸 430mm×320mm×150mm（宽×高×深）
物理重量 4.5kg（9.9lbs）
认证标准 SIL 3、ATEX Cat. 3、IEC 61508
最大功率消耗 15W
语言支持 多语言界面（含中文、英文等）
安装方式 前端面板安装
采用三重冗余32位处理架构，实现±0.25%的高速度控制精度，保障蒸汽轮机稳定运行，满足工业发电和机械驱动的严格要求。
内置5个独立PID控制器，包含专用速度/负载控制算法和逻辑，可实现蒸汽轮机的精确启动、停止、控制和保护，适配多种工况。
配备8.4英寸集成图形化HMI屏幕和多语言界面，搭配全功能操作键盘，操作直观便捷，支持现场快速配置和参数调整。
集成数据记录和RemoteView远程监控控制功能，支持多种工业通信协议，可与DCS/PLC系统无缝集成，实现远程运维和数据采集。
防护等级达NEMA 4X/IP66，具备优异的防尘、防水性能，可在恶劣工业环境中长期稳定运行，设备可靠性强。
具备过压、过流、过速、超温等多重保护功能，可有效避免设备损坏，保障人员和设备安全。
基于全球信赖的505平台升级，兼容现有505系统配置，升级便捷，降低系统改造成本。
