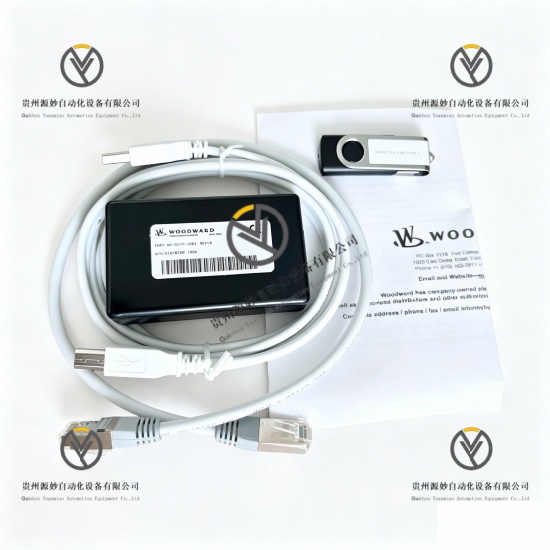

WOODWARD 5417-1251  DPC-USB直接配置电缆

产品说明

WOODWARD 5417-1251是伍德沃德（Woodward）旗下5417系列DPC-USB直接配置电缆，专为伍德沃德easYgen、DTSC-200、LS5等发电机组控制设备与PC之间的通信连接设计，核心作用是为控制设备提供便捷的USB配置接口，支持通过ToolKit软件进行参数设置、程序下载、数据监控及故障诊断，广泛应用于电力发电、工业自动化、船舶、石油化工等严苛工业场景。该电缆内置电气隔离模块与电压分压电路，可将5VDC转换为3.5VDC，采用专用RJ-45插头连接控制设备（非标准RS232接口，非以太网），USB-A接口连接PC，配备屏蔽层结构，有效抵御电磁干扰，工厂预端接并经过严格测试，符合CE、ROHS、UL等国际行业认证标准，为原装新品且现货供应，可直接用于各类伍德沃德控制设备的配置与维护，无需额外调试，保障通信连接的稳定性与数据传输的准确性，确保控制设备高效配置与稳定运行。

具体参数

设备类型 DPC-USB直接配置电缆

产品系列 5417系列

电缆类型 专用配置通信电缆

连接接口 一端USB-A公头，一端专用RJ-45插头

电气隔离 内置电气隔离模块

电压转换 5VDC至3.5VDC电压分压电路

屏蔽结构 全屏蔽设计

电缆长度 1.8米（6英尺）

额定电压 300V

工作温度范围 -40℃至70℃

存储温度范围 -55℃至85℃

弯曲半径 4倍电缆外径

阻燃等级 UL 94 V-0

通信协议 专用RS232通信协议（非标准电压）

兼容软件 Woodward ToolKit配置软件

重量 0.25kg

耐油性 符合UL标准

认证标准 符合CE、ROHS、UL相关标准

产品状态 原装新品，现货供应

产品性能

通信性能：内置电气隔离模块，可有效隔离PC与控制设备之间的电气干扰，保护设备接口，电压分压电路稳定提供3.5VDC工作电压，专用RS232通信协议保障数据传输速率与准确性，支持参数设置、程序下载、数据监控及故障诊断等功能，确保配置过程高效可靠。

稳定性能：工作温度覆盖-40℃至70℃，可在极寒、高温等严苛环境下稳定运行，采用全屏蔽设计，有效抵御电磁干扰，避免数据传输错误，电缆材质具备优异的抗老化、抗机械磨损性能，弯曲半径达4倍电缆外径，布线灵活且不易损坏，长期运行无故障。

防护性能：阻燃等级达UL 94 V-0，可有效阻止火焰蔓延，耐油性符合UL标准，可在石油化工等含油场景长期使用，防护性能全面，适配户外及多粉尘、潮湿工业环境，保障电缆使用寿命。

适配性能：专为伍德沃德easYgen-1500、easYgen-2000、DTSC-200、LS5等控制设备设计，可直接适配控制设备的专用RJ-45接口，兼容Woodward ToolKit配置软件，工厂预端接并经过严格测试，无需现场接线，可直接安装使用，适配设备配置、维护及升级需求。

结构性能：采用紧凑结构设计，电缆长度1.8米（6英尺），重量仅0.25kg，质地轻便，安装便捷，机械强度高，可承受工业场景中的振动、拉扯等机械应力，使用寿命长，有效降低维护成本。
