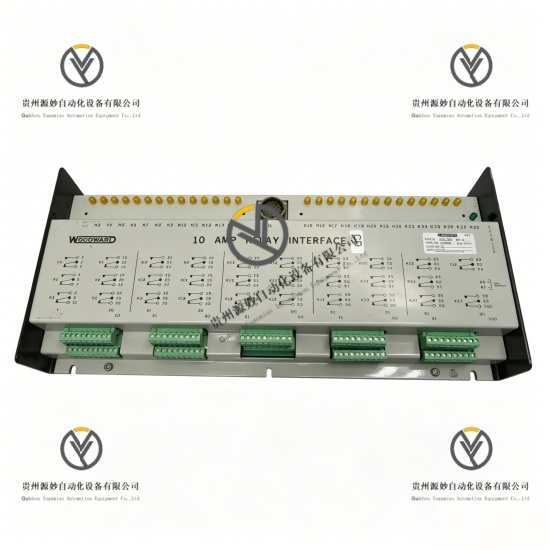

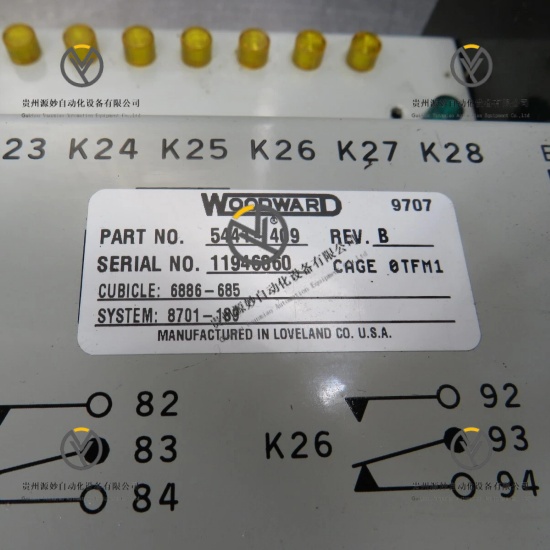

WOODWARD 5441-409 继电器接口模块

产品说明

WOODWARD 5441-409是伍德沃德（Woodward）旗下5441系列高性能28通道10A继电器接口模块，专为工业自动化控制系统设计，核心作用是作为控制主机与现场电气设备之间的接口转换单元，提供可靠的信号隔离与功率放大功能，适配Woodward MicroNet Plus、505/505E等系列控制系统，广泛应用于电力发电、石油化工、船舶、工业自动化等严苛工业场景。该模块采用模块化设计，内置28个独立SPDT（单刀双掷）继电器通道，每通道额定电流10A，具备≥1500VAC电气隔离保护，每个通道配备LED状态指示灯，工厂校准并经过严格测试，符合CE、ROHS、UL、CSA等国际行业认证标准，为原装新品且现货供应，可直接用于各类工业控制设备的开关量输出控制，无需额外调试，保障信号传输的准确性与稳定性，确保控制系统高效运行。

具体参数

设备类型 28通道10A继电器接口模块

产品系列 5441系列

通道数量 28个独立通道

继电器类型 SPDT（单刀双掷）

触点额定电流 10A

最大切换电压 250V AC / 30V DC

电气隔离 ≥1500VAC（通道间及通道与电源间）

工作电压 24VDC（18VDC-32VDC宽幅适配）

工作温度范围 -40℃至70℃

存储温度范围 -55℃至85℃

电源功耗 ≤12W

防护等级 IP20

安装方式 DIN导轨安装或面板安装

状态指示 每个通道配备LED状态指示灯

机械寿命 10,000,000次以上

电气寿命 100,000次以上（额定负载下）

重量 0.8kg

绝缘电阻 100MΩ以上

认证标准 符合CE、ROHS、UL、CSA相关标准

产品状态 原装新品，现货供应

产品性能

开关控制性能：内置28个独立SPDT继电器通道，每通道额定电流10A，支持250V AC/30V DC切换电压，可驱动各类工业负载，包括电机、电磁阀、接触器等，满足多通道并行控制需求，实现精准可靠的开关量输出控制。

电气隔离性能：具备≥1500VAC电气隔离保护，有效隔离控制电路与负载电路之间的电气干扰，保护控制主机及相连设备接口不受损坏，提高系统抗干扰能力与安全性，适配复杂工业电磁环境。

稳定运行性能：工作电压支持18VDC-32VDC宽幅适配，具备过压、过流、反接保护功能，工作温度覆盖-40℃至70℃，可在极寒、高温等严苛环境下稳定运行，电源功耗低至≤12W，节能高效，长期运行无故障。

状态监测性能：每个通道配备独立LED状态指示灯，可直观显示继电器吸合/断开状态，便于现场调试与故障排查，缩短停机时间，提高维护效率，降低运营成本。

适配兼容性能：专为Woodward MicroNet Plus、505/505E等系列控制系统设计，支持与伍德沃德调速器、控制器、I/O模块等设备无缝集成，通过标准通信协议实现数据交互，适配各类工业控制场景的扩展需求。

结构设计性能：采用模块化设计，重量仅0.8kg，体积小巧，安装便捷，支持DIN导轨安装或面板安装，适配不同安装场景，防护等级达IP20，可有效防止灰尘侵入，保障模块长期稳定运行，机械寿命达10,000,000次以上，使用寿命长。
