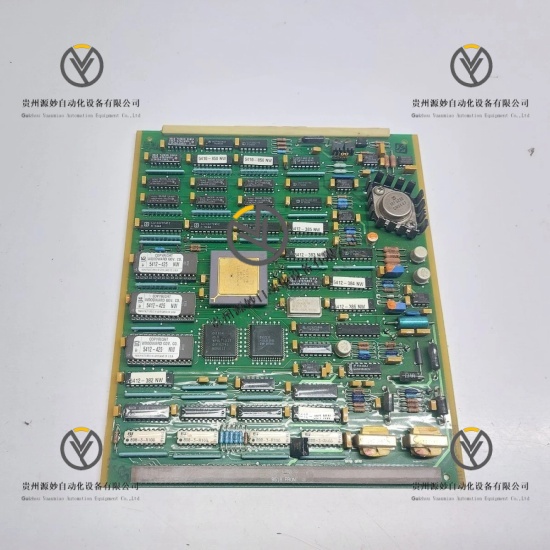

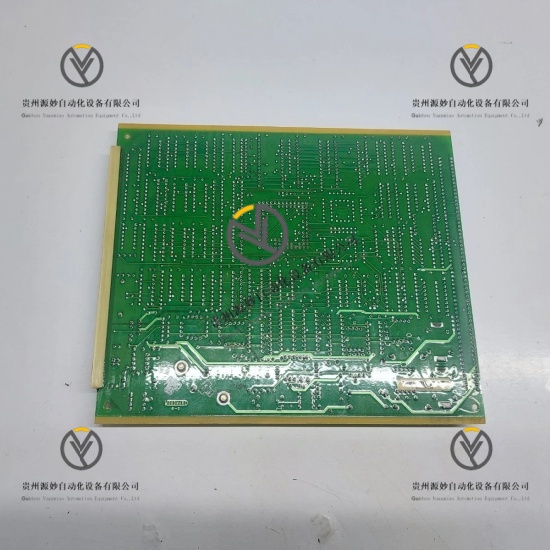

WOODWARD 5464-346 高密度隔离模拟输出模块

产品说明

WOODWARD 5464-346是伍德沃德（Woodward）旗下5464系列高密度隔离模拟输出模块，专为MicroNet和NetCon 5000系列数字控制系统设计，核心作用是提供多路隔离模拟输出通道，将数字控制信号转换为高精度模拟信号，驱动现场执行器和控制设备，适配Woodward MicroNet、NetCon 5000及MicroNet Plus等系列控制系统，广泛应用于电力发电、石油化工、船舶推进、工业自动化等严苛工业场景。该模块采用模块化设计，内置16路独立隔离模拟输出通道，支持4-20mA电流输出和0-10V电压输出，工厂校准并经过严格测试，符合CE、ROHS、UL、CSA等国际行业认证标准，为原装新品且现货供应，可直接用于各类工业控制系统的模拟信号输出扩展，无需额外调试，保障信号传输的准确性与稳定性，确保控制系统高效运行。

具体参数

设备类型 高密度隔离模拟输出模块

产品系列 5464系列

输出通道数量 16路独立隔离模拟输出通道

输出类型 4-20mA电流输出，0-10V电压输出（可配置）

输出精度 ±0.1%满量程

输出分辨率 16位

工作电压 24VDC（18VDC-32VDC宽幅适配）

工作温度范围 -25℃至70℃

存储温度范围 -55℃至85℃

电源功耗 ≤15W

防护等级 IP20

安装方式 VME总线插槽安装

状态指示 配备电源及通道状态LED指示灯

电气隔离 ≥1500VAC（通道间及通道与电源间）

负载能力 4-20mA输出最大负载600Ω，0-10V输出最小负载10kΩ

响应时间 ≤10ms

绝缘电阻 100MΩ以上

认证标准 符合CE、ROHS、UL、CSA相关标准

产品状态 原装新品，现货供应

产品性能

高精度输出性能：具备±0.1%满量程输出精度和16位输出分辨率，确保模拟信号输出的准确性与稳定性，满足工业控制领域对高精度控制的严苛要求，适配各类精密控制场景。

多通道隔离性能：内置16路独立隔离模拟输出通道，每通道间及通道与电源间具备≥1500VAC电气隔离保护，有效隔离各通道间的电气干扰，保护控制主机及相连设备接口不受损坏，提高系统抗干扰能力与安全性，适配复杂工业电磁环境。

灵活输出配置性能：支持4-20mA电流输出和0-10V电压输出两种模式，可根据现场设备需求灵活配置，适配不同类型的执行器、阀门定位器、记录仪等现场设备，满足多样化工业控制场景需求。

稳定运行性能：工作电压支持18VDC-32VDC宽幅适配，具备过压、过流、反接保护功能，工作温度覆盖-25℃至70℃，可在极寒、高温等严苛环境下稳定运行，电源功耗低至≤15W，节能高效，长期运行无故障。

快速响应性能：响应时间≤10ms，确保模拟信号输出的实时性，能够快速响应控制系统的指令变化，保障控制过程的动态性能，提高控制系统的整体响应速度。

状态监测性能：配备电源及通道状态LED指示灯，可直观显示模块运行状态及各通道输出情况，便于现场调试与故障排查，缩短停机时间，提高维护效率，降低运营成本。

适配兼容性能：专为Woodward MicroNet、NetCon 5000及MicroNet Plus等系列控制系统设计，支持VME总线插槽安装，可与伍德沃德调速器、控制器、I/O模块等设备无缝集成，通过标准接口实现数据交互，适配各类工业控制场景的扩展需求。
