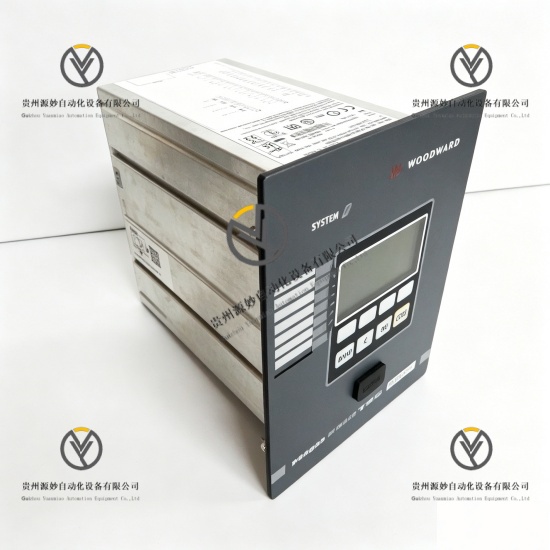

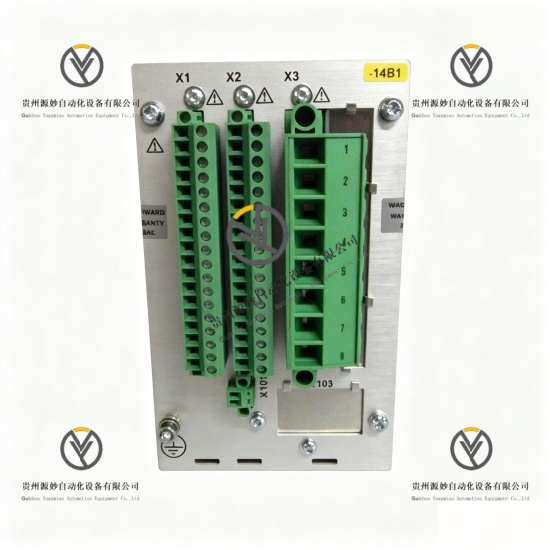

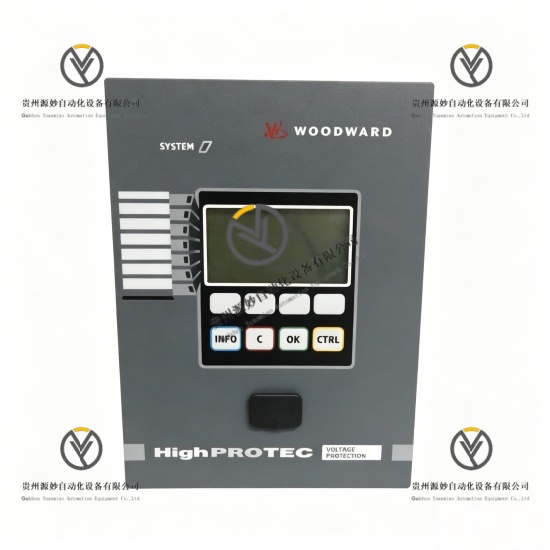

WOODWARD MRU4-2A0AAA 电压频率保护继电器

产品说明

WOODWARD MRU4-2A0AAA 是HighPROTEC系列电压频率保护继电器，专为电力系统与工业电气设备设计，用于实现精确的电压、频率保护与状态监测功能。该设备采用双核心处理器技术，集成三相电压测量、频率测量与多种保护功能，配备LCD显示与LED状态指示，支持多种通信协议，具备故障记录与事件记录功能，符合IEC 61850、IEC 60255等国际标准与UL/CSA安全认证，耐受工业环境中的电磁干扰与电压波动，确保在发电、输电、配电及工业自动化系统中提供稳定、可靠的保护与控制能力，广泛应用于电力能源、石油化工、冶金、船舶等领域的电气系统保护中。

具体参数

设备类型 HighPROTEC MRU4系列电压频率保护继电器

处理器 双核心高性能微处理器，集成保护逻辑与信号处理功能

电压测量 三相电压测量，额定电压400 V AC，测量范围0-800 V AC

频率测量 测量范围45-65 Hz，精度±0.01 Hz

保护功能 过电压(59)、欠电压(27)、频率过高(81O)、频率过低(81U)、频率变化率(df/dt)、零序列电压(59N)、电压不平衡

数字输入 8路可编程数字输入，光电隔离，支持24 V DC

继电器输出 4路独立C型继电器输出，触点容量250 V AC/5 A，30 V DC/5 A

通信接口 1路RS-485，支持Modbus RTU协议；1路以太网，支持IEC 61850、Modbus TCP协议

工作电源 24 V DC（±20%），110/220 V AC/DC可选

功耗 空闲模式3.9 W/3.9 VA，最大8.5 W/8.5 VA

工作温度范围 -25℃至+70℃

存储温度范围 -40℃至+85℃

相对湿度 0%至95%，非冷凝

隔离等级 输入/输出/电源之间2 kV AC，1分钟

电磁兼容 符合IEC 61000-4-2/3/4/5/6标准

防护等级 IP40（前面板）

安装方式 DIN导轨安装（35 mm标准导轨）或面板安装

尺寸规格 96mm×96mm×140mm（宽×高×深）

设备重量 约0.8千克（1.76磅）

显示单元 128×64像素LCD显示屏，带LED背光（红/绿双色）

故障记录 内置故障记录器，可存储47个故障事件，每个事件含27个测量值

实时时钟 内置实时时钟，电池寿命至少1年

认证标准 UL 508, CSA C22.2 No.14, CE认证, IEC 61850, IEC 60255

编程方式 本地按键操作或通过软件远程配置

产品性能

高精度测量性能，三相电压测量精度±0.2%，频率测量精度±0.01 Hz，确保保护准确性。

全面保护性能，集成过电压、欠电压、频率过高、频率过低、频率变化率等多种保护功能。

高可靠通信性能，支持Modbus RTU/TCP、IEC 61850协议，确保数据稳定传输与系统集成。

强隔离性能，输入/输出/电源之间2 kV AC隔离，防止干扰与故障扩散。

宽温适应性能，-25℃至+70℃工作温度范围，适配极端工业环境。

高防护电磁兼容性能，符合IEC 61000-4系列标准，耐受工业电磁干扰。

智能诊断性能，内置故障记录器与事件记录器，便于故障分析与排查。

灵活配置性能，8路数字输入与4路继电器输出均可编程配置，适配不同应用需求。

直观显示性能，128×64像素LCD显示屏，带LED背光，实时显示测量值与设备状态。

便捷安装性能，支持DIN导轨安装与面板安装，适配标准工业控制柜。

高兼容性性能，适配主流电力系统与工业自动化系统，系统集成度高。

高安全性能，符合UL/CSA/CE认证标准，确保系统运行安全。

低功耗性能，空闲模式功耗仅3.9 W，降低系统能耗。

长寿命性能，工业级设计，MTBF≥500,000小时，确保长期稳定运行。

便捷操作性能，支持本地按键操作与软件远程配置，简化调试与维护流程。

型号解析

MRU4：产品系列代号，Woodward HighPROTEC MRU4系列电压频率保护继电器

2：硬件版本代号，代表第二代MRU4产品平台

A：电压等级代号，代表400 V AC额定电压等级

0：功能配置代号，代表标准保护功能配置（含过电压、欠电压、频率保护）

A：通信接口代号，代表标准通信配置（RS-485+以太网）

A：输入输出配置代号，代表8DI/4DO标准配置

A：辅助功能代号，代表基础辅助功能配置（含故障记录、实时时钟）
