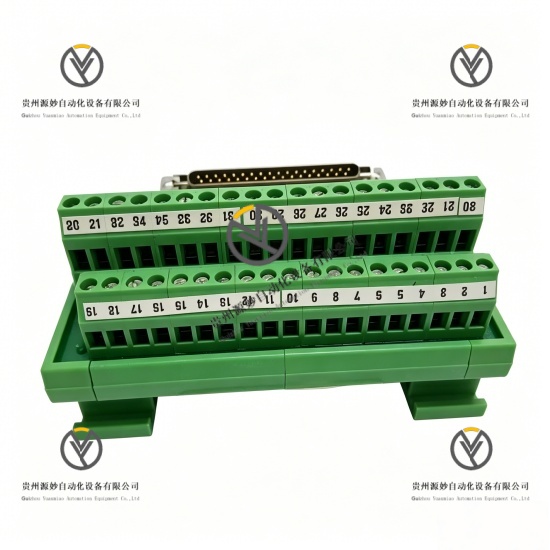

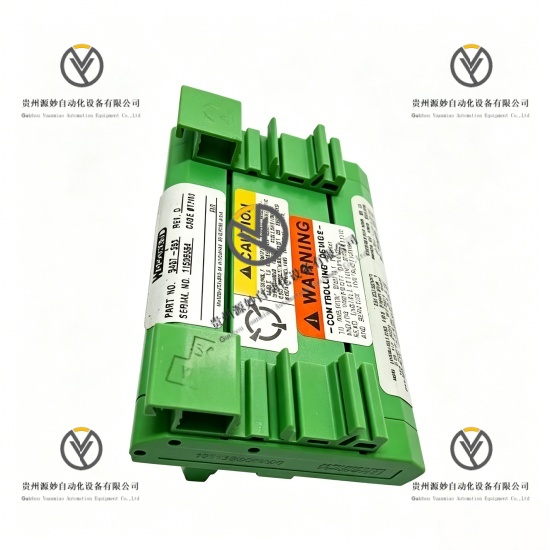

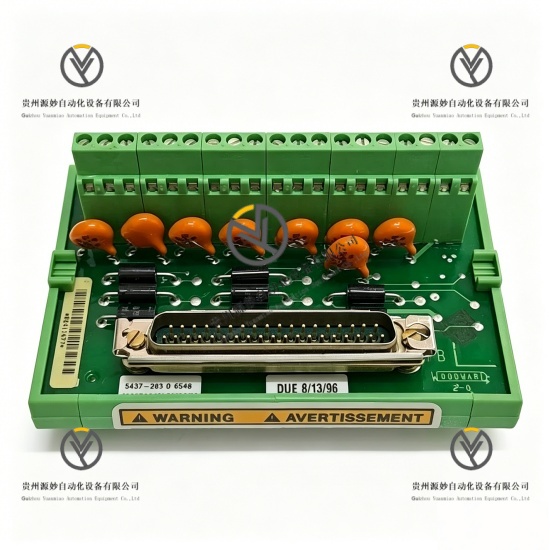

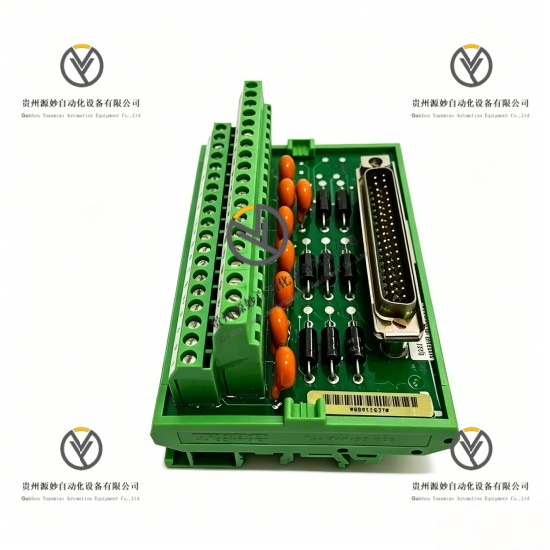

WOODWARD 5437-283 现场总线终端模块

产品说明

WOODWARD 5437-283是伍德沃德5437系列专用LinkNet现场总线终端模块，主要用于发电机组调速控制系统、母线同步控制系统的现场信号拓展与总线数据转发。模块具备本地IO信号采集与总线协议转换双重功能，可采集现场模拟量、开关量就地信号，完成电气信号与LinkNet专用总线信号的双向无损转换，有效拓展主控系统外部信号接入点位。模块采用标准工业导轨安装结构，内置光电隔离防护电路，可抵御工业电站现场强电磁干扰，支持24小时全天候不间断运行，可直接与伍德沃德调速控制器、9905系列同步模块组网联动，补齐控制系统IO点位缺口，保障整套机组控制回路信号传输稳定可靠。

具体参数

设备类型 LinkNet现场总线终端模块

总线协议 LinkNet专用现场总线

模拟量输入通道 四路独立模拟量输入

开关量输入通道 八路独立开关量输入

开关量输出通道 四路继电器开关量输出

额定供电电压 24V DC

整机额定功耗 6.3W

信号隔离方式 全通道光电隔离

安装方式 标准DIN导轨安装

工作温度范围 -40℃至+70℃

存储温度范围 -55℃至+105℃

运行相对湿度 0%-95%，非冷凝环境

绝缘耐压等级 2500V AC

运行模式 24小时不间断信号采集、协议转换与总线数据转发

产品性能

多通道信号采集性能，同步采集多路模拟量与开关量现场信号，采集响应速度恒定稳定。

总线协议转换性能，无缝适配LinkNet总线协议，实现就地信号与系统总线信号双向无损传输。

电气隔离防护性能，全通道光电隔离设计，阻断现场干扰信号回流至主控系统。

系统点位拓展性能，补足主控控制器IO接口不足问题，灵活拓展控制系统外部接入点位。

总线联动适配性能，原生兼容全系伍德沃德调速及同步控制模块，无需额外程序适配即可组网。

宽温稳定运行性能，全工业温区运行无信号漂移，极端温度环境下保持采集精度不变。

便捷安装适配性能，适配通用DIN工业导轨，机柜内部拆装简便，适配标准控制柜布局。

长效免维护性能，无机械运动部件，固化程序运行稳定，长期连续运行无需现场校准。

型号解析

5437：产品系列代号，伍德沃德5437全系列LinkNet现场总线终端及IO拓展模块通用系列代码

283：硬件规格代号，代表标准IO通道配置、全通道光电隔离、通用工业温区的标准总线终端模块规格代码
