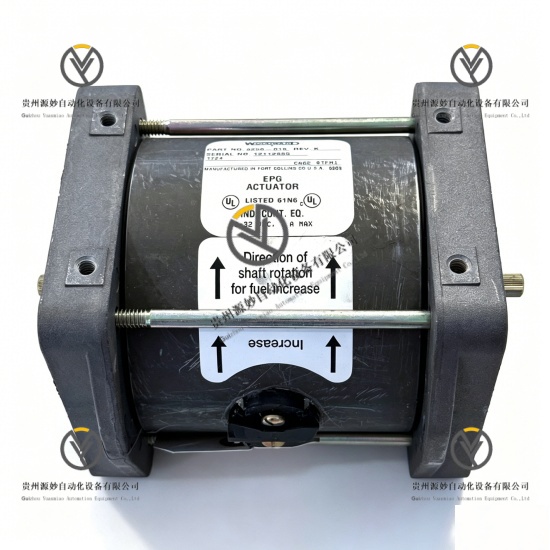

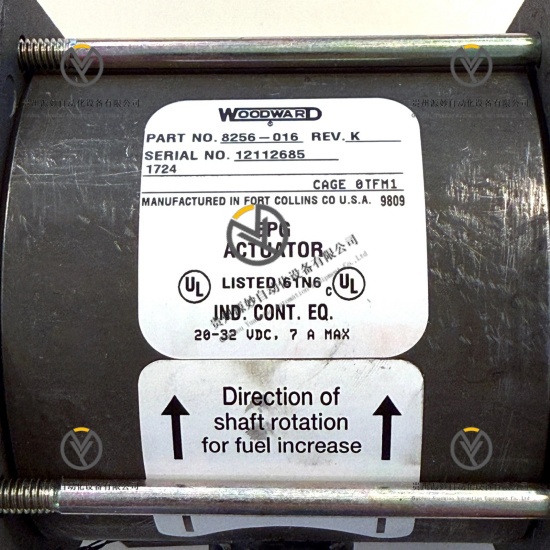

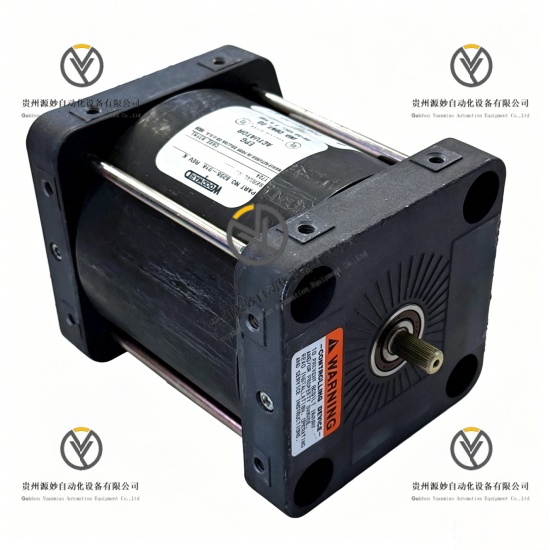

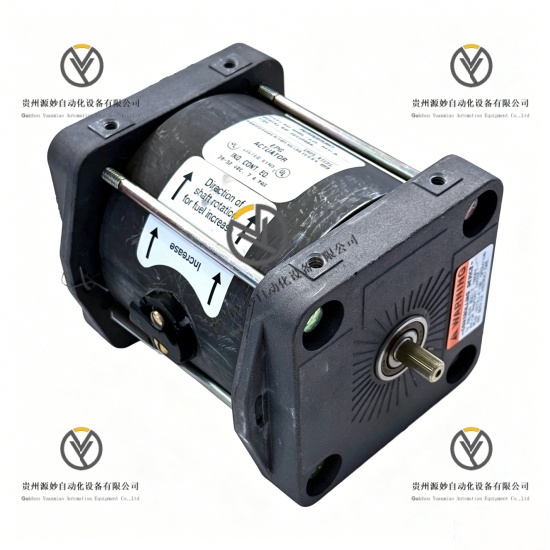

WOODWARD 8256-016 电动调速执行器

产品说明

WOODWARD 8256-016是伍德沃德1724系列EPG旋转式电动调速执行器，配套EPG电子调速控制系统使用，主要应用于柴油发动机、燃气发动机与燃气轮机的燃油开度调节控制。执行器接收前端电子调速控制器下发的调节信号，输出恒定旋转扭矩驱动燃油调节机构，实时匹配机组转速变化完成闭环调速动作。机身采用耐腐蚀一体化金属壳体，内置高精度伺服驱动组件，集成电气过流保护与机械转角限位双重防护结构。该产品可直接与伍德沃德8290系列EPG调速控制器配套组网，无需额外信号转接配件，可长期耐受工业现场油污、振动与电磁干扰，支持24小时不间断连续运行，是内燃动力机组调速系统的核心执行部件。

具体参数

设备类型 EPG旋转式电动调速执行器

额定供电电压 24V DC

整机额定功耗 60W

额定工作电流 5A

最大输出扭矩 3.2N·m

额定旋转角度 42°

全转角响应时间 ≤150ms

内置保护功能 过流电气保护，机械转角限位保护

适配调速系统 1724系列EPG调速系统

工作温度范围 -40℃至+93℃

存储温度范围 -55℃至+105℃

运行相对湿度 0%-95%，非冷凝环境

整机重量 0.35kg

整机外形尺寸 124mm×126mm×22mm

运行模式 24小时全天候不间断旋转角度闭环调节

产品性能

高精度转角调节性能，输出转角与控制信号保持线性对应关系，调速调节精度稳定无偏差。

快速响应执行性能，伺服单元动作响应迅速，可实时跟随控制器信号完成调速动作。

双重安全防护性能，电气与机械双重限位保护，彻底规避过载与超行程设备损坏问题。

恒定扭矩输出性能，全工作转角区间输出扭矩保持恒定，适配各类燃油调节机构负载。

系统原生适配性能，无缝对接伍德沃德全系EPG调速控制器，接线后可直接投入运行。

恶劣工况耐受性能，耐腐蚀机身适配油污工况，抗机身振动能力适配发动机本体安装场景。

宽温稳定运行性能，全工业温区内部运行无漂移，高低温环境下执行精度保持一致。

免维护长效运行性能，内部无易磨损机械触点，长期连续运行无需定期润滑与校准。

型号解析

8256：产品系列代号，伍德沃德8256全系EPG旋转调速执行器通用系列编码

016：硬件规格代码，代表24V直流供电、标准输出扭矩、标准转角行程的标准版执行器硬件规格
