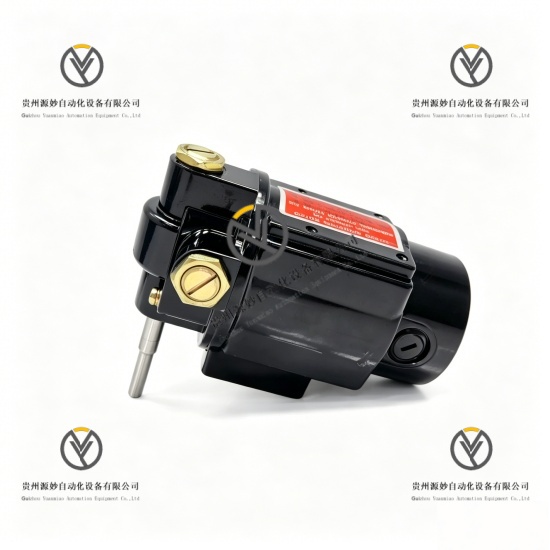

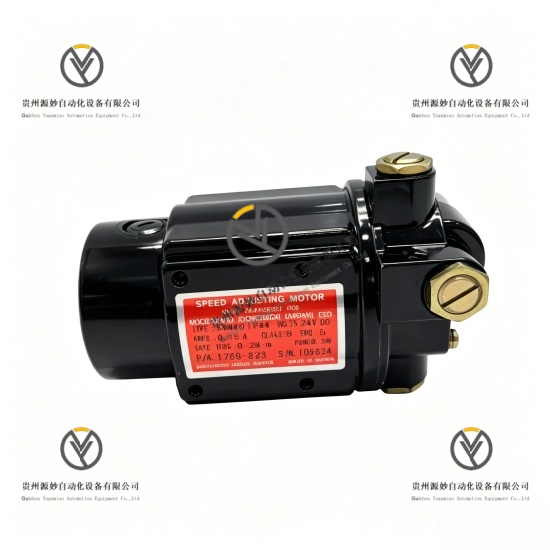

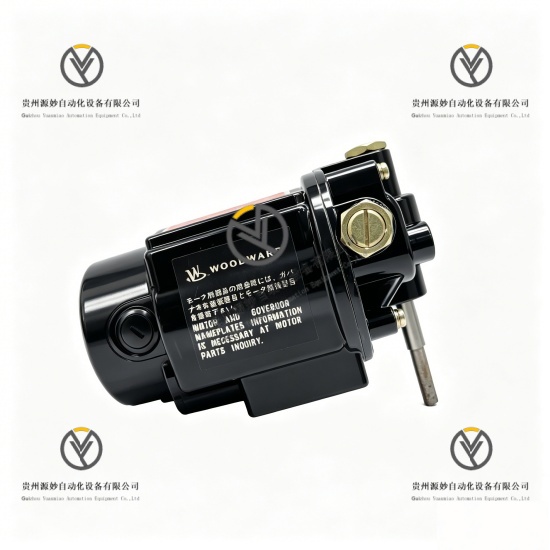

WOODWARD 1766-523 转速调节电机

产品说明

WOODWARD 1766-523属于SMM40系列封闭式转速调节电机，是发电机组液压调速系统配套专用执行部件。该电机接收调速控制器下发的控制信号，完成精准机械位移调节，实现机组转速微调、负荷升降闭环控制。产品采用全封闭一体壳体结构，整机防护等级达到IP44，可抵御现场粉尘、水汽侵蚀。电机内置位置反馈元件，实时回传机械行程信号至调速控制系统，保障调速动作精准闭环。产品适配各类伍德沃德液压调速器，无需额外转接配件即可直接装机，可长期连续运行于发电机组机舱、动力控制柜等工业工况，广泛用于柴油机组、燃气机组的转速稳定与负荷调节控制。

具体参数

设备类型 封闭式转速调节执行电机

产品系列 SMM40

额定供电电压 24V DC

额定工作电流 0.8A

额定输出扭矩 0.45N·m

标准机械行程 22mm

位置反馈信号 模拟量反馈信号

防护等级 IP44

工作温度范围 -20℃至+70℃

存储温度范围 -40℃至+85℃

运行相对湿度 5%-95%，非冷凝环境

壳体材质 压铸铝合金

绝缘等级 Class B

安装方式 法兰固定安装

运行模式 连续闭环调速执行、位置信号实时反馈

产品性能

精准调速执行性能，电机动作响应迅速，无卡顿滞后，匹配机组动态调速需求。

闭环位置反馈性能，实时回传行程位置信号，实现调速系统全闭环精准控制。

高防护密封性能，全封闭机身适配粉尘、潮湿恶劣工业现场环境。

稳定直流运行性能，24V直流供电适配工控现场标准供电回路。

长期连续运行性能，电机绕组散热稳定，支持24小时不间断启停调节动作。

原生系统适配性能，无缝对接伍德沃德全系液压调速器，无需程序适配修改。

抗振动运行性能，耐受机组本体机械振动，运行参数无偏移。

免维护运行性能，内部无易损传动结构，整机运行期间无需日常润滑保养。

型号解析

1766：系列通用编码，代表伍德沃德SMM40系列专用调速执行电机大类编码

523：硬件规格编码，代表24V直流供电、标准行程、标准版反馈回路的电机具体硬件版本
