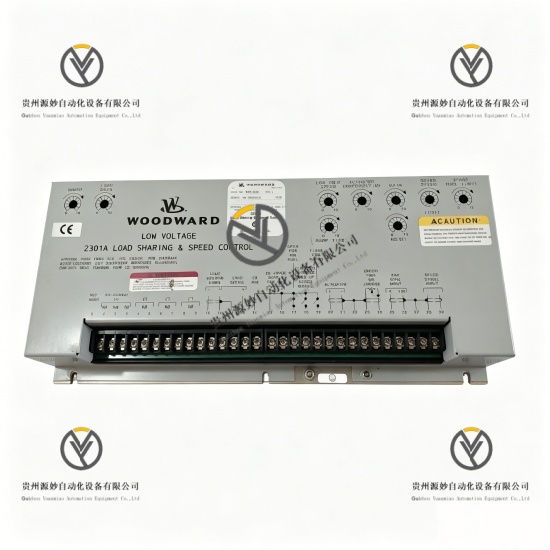

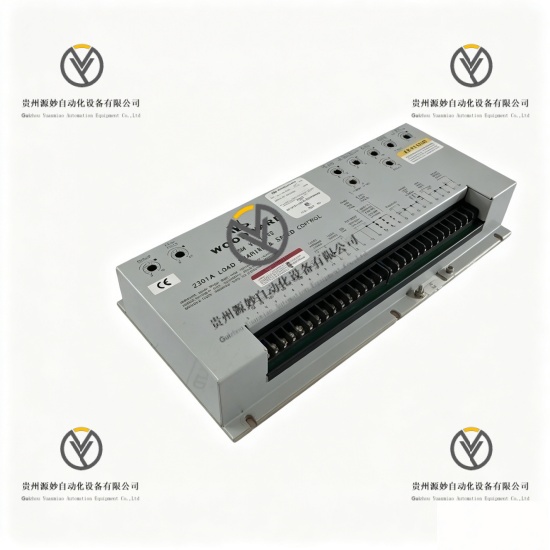

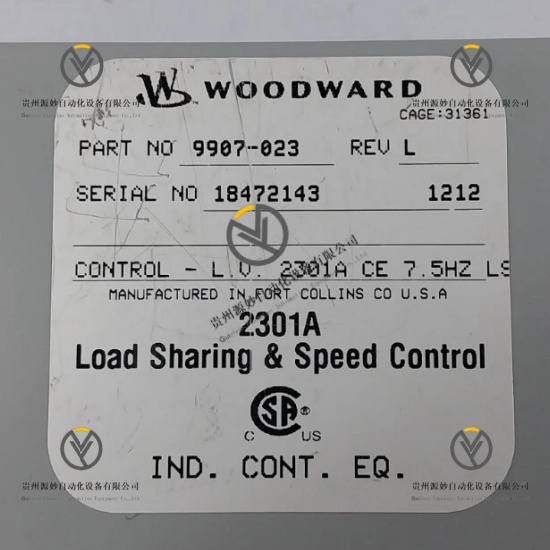

WOODWARD 9907-023  电子调速主控板

产品说明

WOODWARD 9907-023是2301A系列低压型电子调速主控板，集成转速闭环控制与机组负载分配双重功能，为发电机组调速系统核心控制单元。该板卡采集磁电式转速传感器脉冲信号，通过内置PID算法完成实时转速调节，支持多台发电机组并联运行负载均分控制，可直接驱动现场调速执行器完成燃油开度调节。板卡内置电磁干扰抑制电路与回路故障检测电路，可自动识别转速信号异常、输出回路故障并锁定保护。设备适配标准控制柜卡槽安装，适配低压直流供电工况，可长期稳定运行在发电机组机舱、动力控制柜等强振动、强电磁干扰工业现场，广泛应用于柴油及燃气发电机组单机调速与并机负载控制场景。

具体参数

设备类型 2301A低压版转速及负载分配调速主控板

额定供电范围 20V DC~40V DC

最大整机功耗 15W

转速信号输入 磁电式转速脉冲信号

标准调速频率 7.5Hz

转速测量量程 0RPM~6000RPM

调速控制精度 ±0.25%

负载分配模式 无源并联负载均分

驱动输出类型 直流执行器驱动信号

工作温度范围 -25℃至+65℃

存储温度范围 -40℃至+85℃

运行相对湿度 5%~95%，非冷凝环境

整机防护等级 IP30

整机净重 1.84kg

安装方式 控制柜卡槽嵌入式安装

运行模式 24小时不间断转速采集、PID运算、负载分配、执行器驱动输出

产品性能

高精度转速闭环控制性能，动态响应速度快，机组运行转速无静态偏差。

精准并机负载分配性能，多机组并联运行时自动均分有功负载，无功率环流。

低压电源适配性能，适配工业现场20-40V直流宽电压供电波动工况。

全回路故障自检性能，实时监测转速输入、驱动输出回路故障并执行保护锁定。

工业电磁抗干扰性能，内置射频与电磁干扰抑制电路，抵御现场复杂电磁环境。

抗机械振动性能，耐受发电机组持续振动，板卡控制参数无漂移偏移。

线性燃油调节性能，燃油输出开度与控制信号保持完全线性对应关系。

原生系统兼容性能，完全匹配2301A系列配套面板与外接执行部件，无需额外调试。

型号解析

9907：系列基础编码，代表伍德沃德2301A系列电子调速主控板统一系列代码

023：硬件版本编码，代表低压供电规格、自带负载分配功能、标准固件程序的调速主板版本
