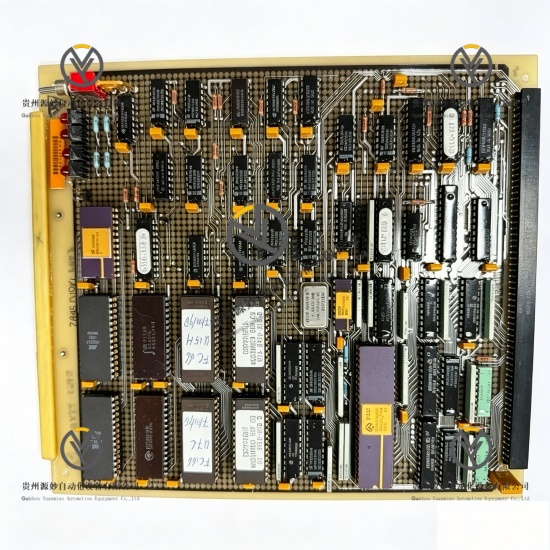

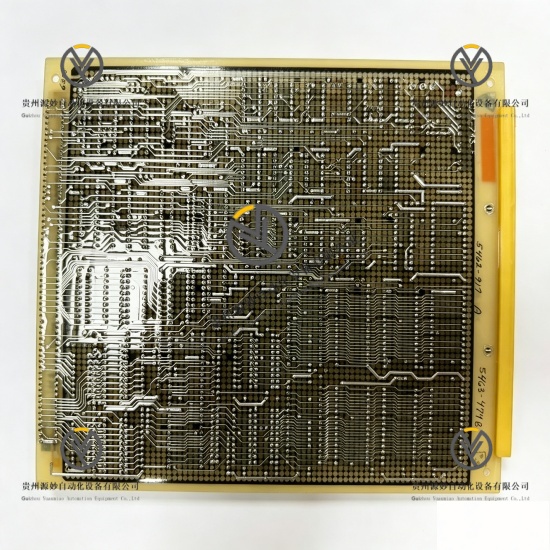

WOODWARD 5463-474E CPU主控模块

产品说明

WOODWARD 5463-474E是伍德沃德NetCon 5000控制系统专用CPU主控模块，为整套机组自动化控制系统的核心运算与管理单元。该模块搭载独立高速运算处理器与板载存储单元，负责统筹系统所有控制算法运算、逻辑程序执行、数据采集汇总及外部设备通讯交互。模块内置实时时钟单元，可实现全系统时序精准同步，兼容伍德沃德505、505E、509等全系调速控制平台，可统筹机组转速调节、负荷控制、故障监测、联锁保护等核心控制逻辑。设备采用工业级板卡防护设计，适配标准机架安装结构，具备极强的工业抗干扰与稳定运行能力，可长期不间断运行于发电、油气、船舶等复杂工业自控场景，保障整套控制系统的精准、稳定、闭环运行。

具体参数

设备类型 NetCon 5000系统CPU主控模块

板载内存 128MB DDR RAM

板载闪存 64MB Flash

时钟配置 内置高精度实时时钟RTC

额定供电电压 24V DC

工作电压范围 18V DC~32V DC

系统兼容平台 505、505E、509、Excel全系调速控制平台

核心功能 系统算法运算、逻辑控制、数据管理、时序同步

工作温度范围 -40℃至+85℃

存储温度范围 -55℃至+100℃

运行相对湿度 5%~95%，非冷凝环境

整机防护等级 IP30

安装方式 标准工业机架嵌入式安装

运行模式 24小时不间断程序运算、数据处理、系统管控、通讯交互

产品性能

高速运算处理性能，搭载专用工业处理器，快速执行复杂机组控制算法。

大容量存储运行性能，充足板载内存与闪存，稳定存储程序与运行数据。

精准时序同步性能，内置实时时钟，保障全系统设备时序统一同步。

全平台兼容性能，原生适配伍德沃德全系主流调速与自控系统平台。

稳定数据管控性能，实时汇总、存储、上传机组运行各类工况数据。

工业抗干扰性能，电路板专用抗干扰设计，抵御现场电磁与谐波干扰。

长期连续运行性能，支持全天候不间断工作，无程序卡顿、死机故障。

系统统筹管控性能，统一调度系统IO模块、通讯模块及外设协同工作。

型号解析

5463：系列基础编码，代表伍德沃德5463系列NetCon控制系统核心板卡通用系列代码

474：硬件规格编码，代表标准运算配置、标配存储、全功能系统主控硬件版本

E：版本后缀编码，代表工业增强版，优化宽温运行、抗干扰及系统兼容性能
