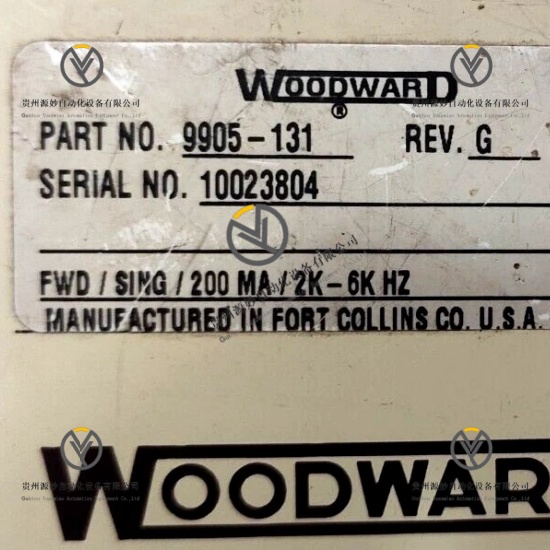

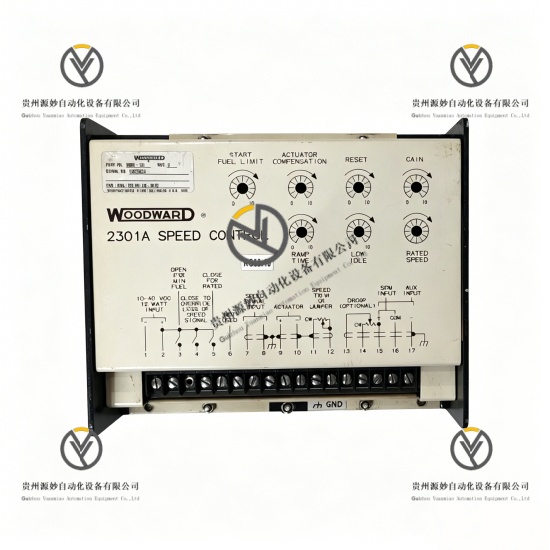

WOODWARD 9905-131 速度与负载分配控制器

产品说明

WOODWARD 9905-131是2301A系列电子式速度与负载分配控制器，为多机组并联发电系统专用核心控制设备。该设备可独立完成发电机组转速精准调控、有功负载均衡分配、机组并联运行管控等核心功能，适配柴油、燃气发电机组多机并网工况。设备搭载专用控制运算电路，可实时采集机组运行频率、转速及负载数据，自动修正机组运行偏差，保障多台机组并联运行时负载均分均匀、转速运行稳定。设备具备完善的工况适配与抗干扰能力，结构紧凑坚固，适配工业机房长期不间断运行，广泛适配各类工业自备电站、船舶动力电站多机组并网控制系统。

具体参数

设备类型 2301A系列电子式速度负载分配控制器

适配机组类型 柴油发电机组、燃气发电机组

控制功能 转速调节、有功负载分配、多机并联管控

额定供电电压 24V DC

工作电压范围 18V DC~32V DC

工作温度范围 -40℃至+85℃

存储温度范围 -55℃至+100℃

运行相对湿度 5%~95%，非冷凝环境

控制精度 ≤±0.25%

适配同步装置 SPM系列同步器

安装方式 标准控制柜嵌入式安装

运行模式 24小时不间断转速监测、负载运算、闭环调控、并联均衡

产品性能

精准转速调控性能，实时监测机组转速变化，快速闭环修正，维持机组转速恒定。

均衡负载分配性能，自动均分多并联机组有功负载，杜绝单机组过载或轻载运行。

多机并联稳定性能，适配多机组并网运行工况，保障并网系统运行平稳无震荡。

高精度控制性能，控制误差极低，有效提升发电机组发电稳定性与电能质量。

工业抗干扰性能，专用电路屏蔽设计，抵御机房电磁、谐波干扰信号。

宽温适配运行性能，全温域工况下保持控制精度与运行状态恒定不变。

长期连续运行性能，支持全天候不间断工作，无控制漂移、无程序故障。

系统适配性能，原生兼容伍德沃德全系机组同步器与调速执行机构。

型号解析

9905：系列基础编码，代表伍德沃德9905系列发电同步与负载控制设备通用大类代码

131：硬件规格编码，代表2301A标准版、基础型速度负载控制硬件配置版本
