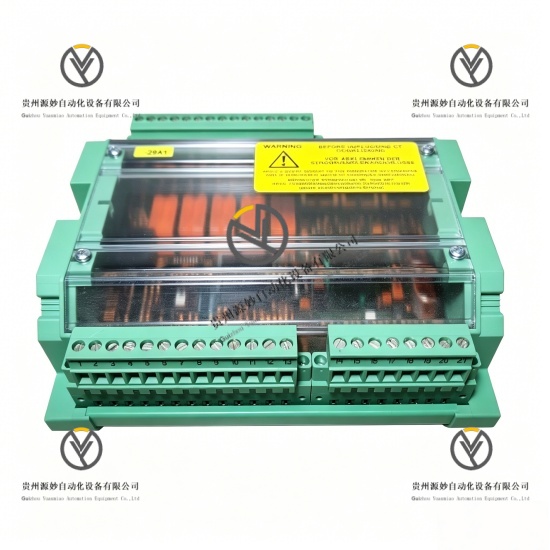

WOODWARD 8444-1076 电气测量变送模块

产品说明

WOODWARD 8444-1076是伍德沃德8444系列工业级高精度电气测量变送模块，属于发电机组与动力控制系统专用信号采集转换单元。该模块可同步精准采集三相电压、三相电流、有功功率、无功功率、视在功率、功率因数及频率等全维度电气参数，可将高压交流原始信号转换为标准工业模拟信号与数字通讯数据。模块内置高精度运算芯片与滤波电路，支持50Hz、60Hz双电网制式适配，可实现电气数据实时采集、运算、转换与传输。设备采用工业加固防尘结构，具备优异的电磁抗干扰与温湿度适配能力，支持24小时不间断运行，原生兼容伍德沃德全系发电及涡轮自控系统，广泛用于工业电站电气监测与自动化调控场景。

具体参数

设备类型 多参数电气测量变送模块

辅助供电电压 24V DC

供电电压范围 18V DC~30V DC

适配电网频率 50Hz、60Hz

交流输入电流规格 5A AC

最大交流输入电压 500V AC

电压电流测量精度 0.5级

功率参数测量精度 1级

采集参数类型 电压、电流、频率、有功功率、无功功率、视在功率、功率因数

通讯协议 Modbus RTU

模拟输出制式 4-20mA标准工业信号

工作温度范围 -40℃至+85℃

存储温度范围 -55℃至+100℃

运行相对湿度 5%~95%，非冷凝环境

防护等级 IP20

安装方式 标准控制柜固定式安装

运行模式 24小时不间断电气参数采集、运算、信号转换、数据传输

产品性能

全参数采集性能，可同步采集多项核心电气参数，全面覆盖电站运行监测需求。

高精度测量性能，电压电流0.5级精度、功率1级精度，保障采集数据精准可靠。

稳定信号转换性能，信号线性转换无畸变、无跳变，输出数据全程稳定。

双制式电网适配性能，兼容50Hz与60Hz工业电网，适配场景覆盖全面。

标准化通讯性能，支持Modbus RTU协议，可直接接入工业自控系统组网传输。

强抗干扰性能，内置多级滤波电路，有效抵御现场电磁与谐波干扰。

宽温稳定运行性能，全工业温域内保持测量精度与设备功能恒定。

长期连续运行性能，支持全天候不间断工作，无参数漂移、无运行故障。

型号解析

8444：系列基础编码，代表伍德沃德8444系列工业电气测量变送类模块通用大类代码

1076：硬件规格编码，代表全参数采集、高精度测量、标准通讯输出的工业级变送模块硬件版本
