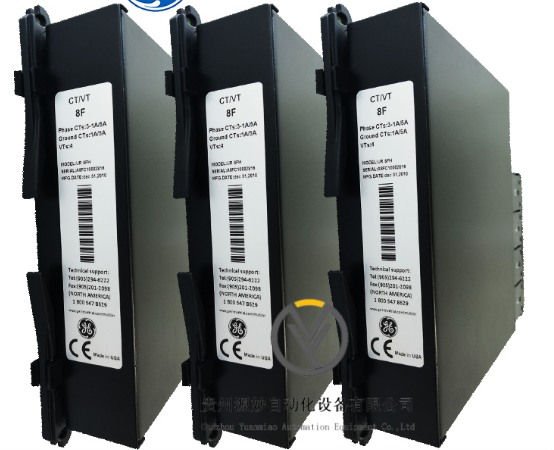

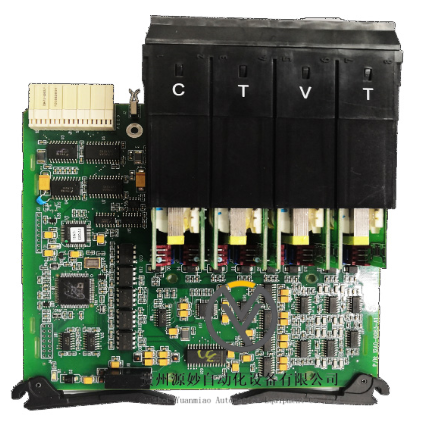

功能特点

24 路干触点输入：24 个干触点输入连接到带组隔离的触点输入（TBCI）端子板上的两个栅栏式端子块，可接收外部设备的干触点信号，实现信号的输入和隔离。

降噪保护：触点输入中的降噪电路可保护浪涌和高频噪声，确保输入信号的稳定性和准确性。

支持多种应用：TBCI 支持单工和 TMR 应用程序，并与 VTCC/VCRC 一起工作，可适应不同的系统架构和冗余要求。

安装与连接

接线：将 24 路干接点输入的接线直接连接到端子板的两个 I/O 接线端子上。两个螺钉将这些块固定到位，并且可以将它们从电路板上拔下进行维护。每个块有 24 个端子，可容纳高达 #12 AWG 的电线。每个接线盒的左侧是一个连接到机箱接地的屏蔽接线板。

电源连接：使用插头 JE1 和 JE2 将 TBCI 连接到接触激励电压源。

布线连接：在单工系统中使用连接器 JR1 将 TBCI 连接到 I/O 处理器。使用连接器 JR1、JS1 和 JT1 将 TBCI 连接到 TMR 系统中的 I/O 处理器。根据 Mark VI、Mark VIe 或 Mark VIeS 系统的类型以及冗余级别，插入电缆或 I/O 包。

操作与诊断

操作：在信号输入点附近的每个输入端，滤波器可降低高频噪声并控制浪涌。H1 上的干触点输入由涡轮机控制的浮动 125 V 直流（100 - 145 V 直流）电源供电。在为每个触点输入供电之前，125 V 直流母线在配电模块中受到电流限制。H2 和 H3 变体使用较低的电压。

诊断：对接线板上的组件执行多种诊断测试，包括测量激励电压，若激励低于标称电压的 40%，I/O 组件 / 板会设置并锁定诊断警告；所有接线板的输入都设置为断开触点（故障安全）状态，未通过诊断测试的输入会被强制进入故障安全模式；如果来自该板的输入与来自所有三个板的 TMR 表决值不匹配，则会发出故障；每个端子板连接器都有自己的 ID 设备，I/O 包 / 板会查询该设备。

规格参数

通道数：24 路接点电压输入通道。

输入过滤器：4 毫秒硬件过滤器。

能量消耗：在接线板上为 20.6 W。

工作电压：通常为 24 V dc，某些情况下涉及其他电压如 H1 的 125 V 直流等。

此外，UR8FH 在工业自动化领域有广泛应用，可用于工业生产线、制造过程和设备监测，实现生产流程的自动化和优化；在楼宇自动化中，可控制照明、空调、供暖、通风、安防等设备；还可用于能源管理、交通系统、制造业、医疗设备以及环境监测等多个领域
