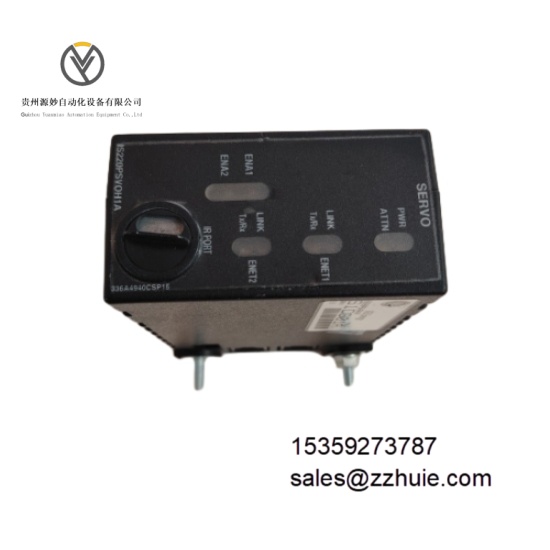

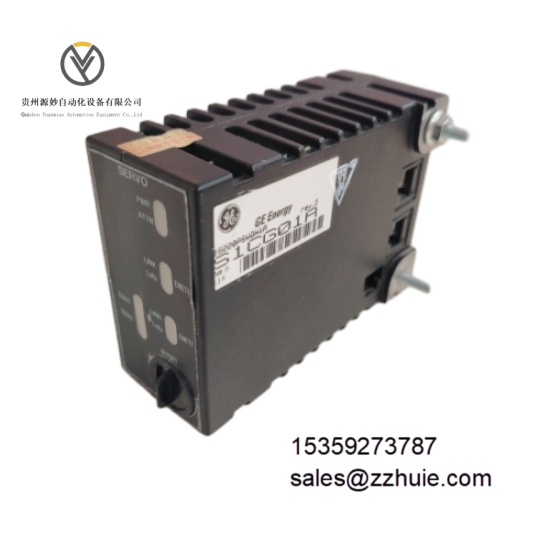

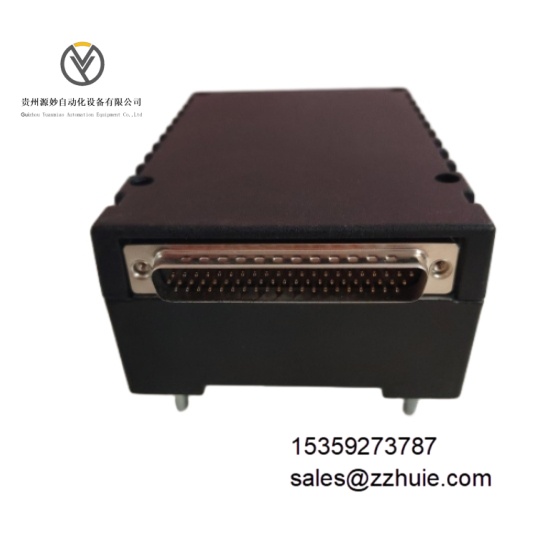

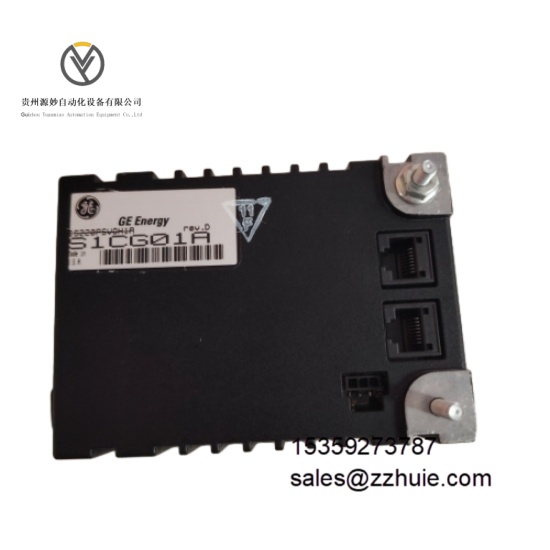

GE IS220PSVOH1A伺服控制模块

产品说明

GE IS220PSVOH1A 是 GE Mark VIe 系列控制系统中的关键伺服控制模块，专为蒸汽和燃气轮机系统的精准控制而设计。该模块主要负责接收控制指令，对各类信号进行处理，并以此实现对执行机构，如阀门、调节器的精确操控。它作为伺服控制包，在整个系统中起到信号中转与执行控制的核心作用，是确保蒸汽和燃气轮机系统稳定、高效运行的重要组件。

具体参数

• 输入电压：24V DC

• 输出电压：24V DC

• 输入电流：2.5A

• 输出电流：2.5A

• 工作温度范围：-40℃至 70℃

• 存储温度范围：-40℃至 85℃

• 湿度范围：5% 至 95%（非凝结）

• 尺寸：4.8 英寸 x 2.4 英寸 x 8.7 英寸（约 12.19 cm x 6.09 cm x 22.1 cm）

• 重量：约 1.3 公斤（约 1.2 磅）

• 防护等级：IP20

• 通信协议：支持 Modbus TCP、EtherNet/IP 等协议

• 模块类型：伺服控制模块

• 适用控制器：Mark VIe 系列控制系统

• 伺服阀类型：WSVO 伺服阀

• 伺服阀位置反馈：模拟量反馈

• 隔离电压：2 kV

• 通信速率：1 Mbps

• 冷却方式：自然冷却

• 总输出：2 个输出

• LVDT 输入：8 个输入

• 脉冲率输入：2 个脉冲率输入

• 接口：1 或 2 个 I/O 以太网接口，连接 TSVO 伺服终端板

• 驱动模块：WSVO 伺服驱动模块，控制两个伺服阀位置回路

• 指示灯：前面板带有 LED 指示灯，显示以太网状态、电源状态等

• 配置方式：可通过 Control System Toolbox 应用程序进行配置

产品性能

• 精确控制：能精准控制伺服阀，确保执行机构定位精确，满足蒸汽和燃气轮机系统对控制精度的严苛要求，保障系统稳定运行。

• 冗余设计：具备 1 或 2 个 I/O 以太网接口，提供冗余通信链路，增强系统可靠性，降低因网络故障导致系统失控的风险。

• 模块化设计：便于安装与维护，在设备检修或升级时，可快速拆卸和更换，减少停机时间，提高设备运行效率。

• 可配置性强：支持多种配置选项，通过 Control System Toolbox 应用程序可灵活调整参数，适配不同应用场景与控制需求。

• 自动重配置：更换模块时可自动重配置，减少人工干预，降低操作复杂度，确保系统快速恢复正常运行。

• 信号处理能力强：可处理 8 个 LVDT 输入和 2 个脉冲率输入信号，为系统提供全面、准确的运行数据，助力精准控制决策。

• 通信兼容性好：支持 Modbus TCP、EtherNet/IP 等常用通信协议，便于与其他设备或系统集成，构建完整自动化控制网络。
